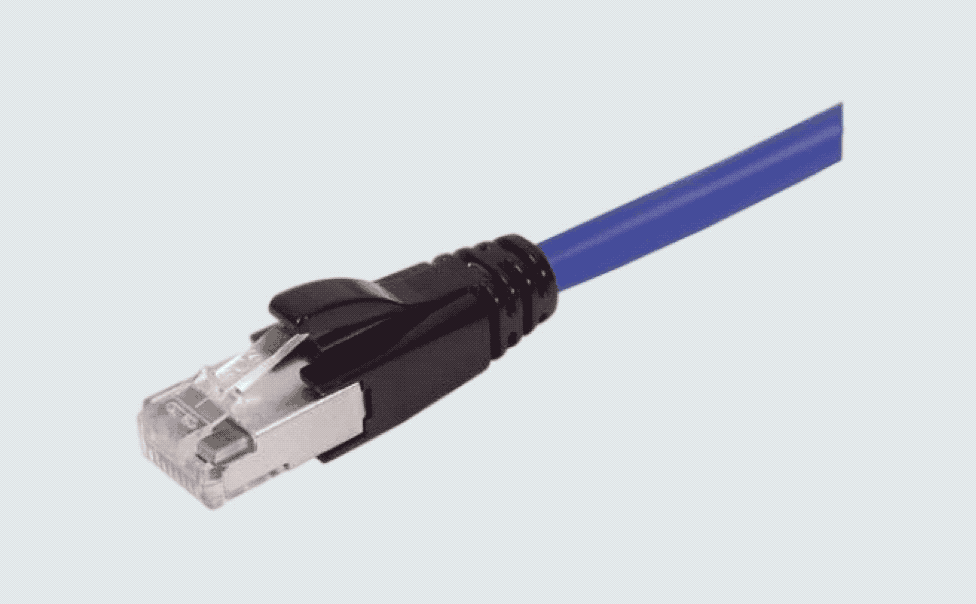

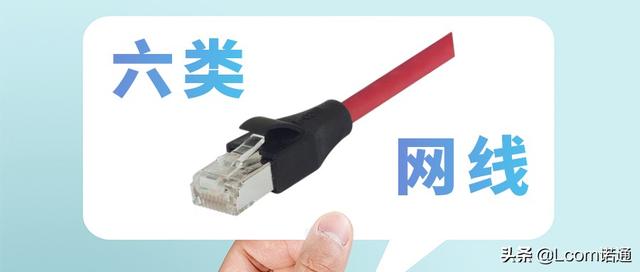

以太网线家族,除了满大街的超五类,还有高贵的七类,以及金贵的八类,而其中不上不下的六类网线,却在一个略显尴尬的位置。在未来布线中,六类网线能一跃超过五类,成为网线家族的顶流担当吗?以下是它的自述。

六类网线:我那么优秀,为什么还要用五类?-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

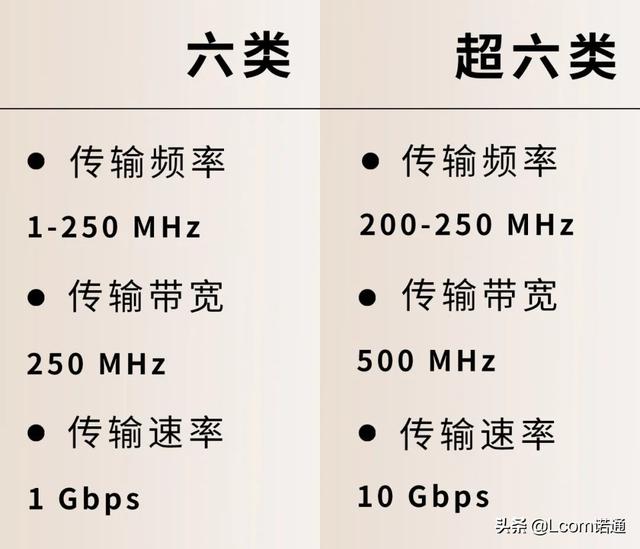

六类网线也就是Cat 6,由4对铜线组成,具体优势我们话不多说,直接上数据:

六类网线:我那么优秀,为什么还要用五类?-第3张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

→ 网速的提升来源于内部结构的优化:

1、六类网线和超六类网线在结构上都增加了绝缘的十字骨架设计,但是超六类网线采用的是齿轮状的有线槽形状。

2、超六类网线的线芯绞距更密,导体也比较粗,因此其外径要比六类网线大。此外,由于超六类网线的传输频率更高,其外部串音问题会更严重,因此,超六类网线采用了更加严格的屏蔽设计。

六类网线:我那么优秀,为什么还要用五类?-第4张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

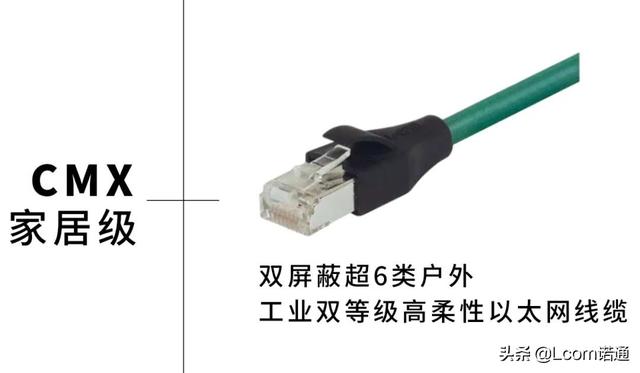

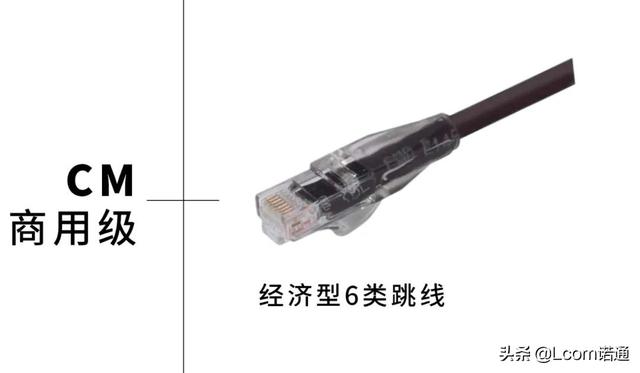

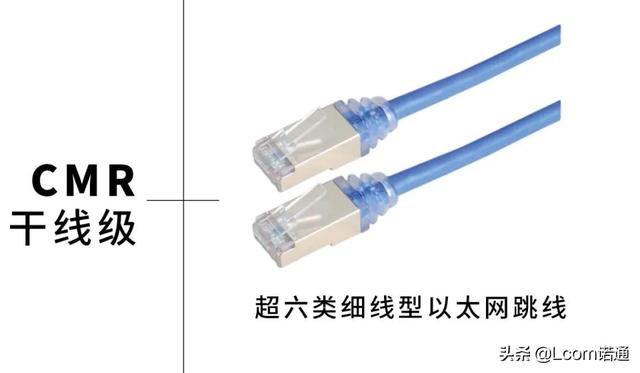

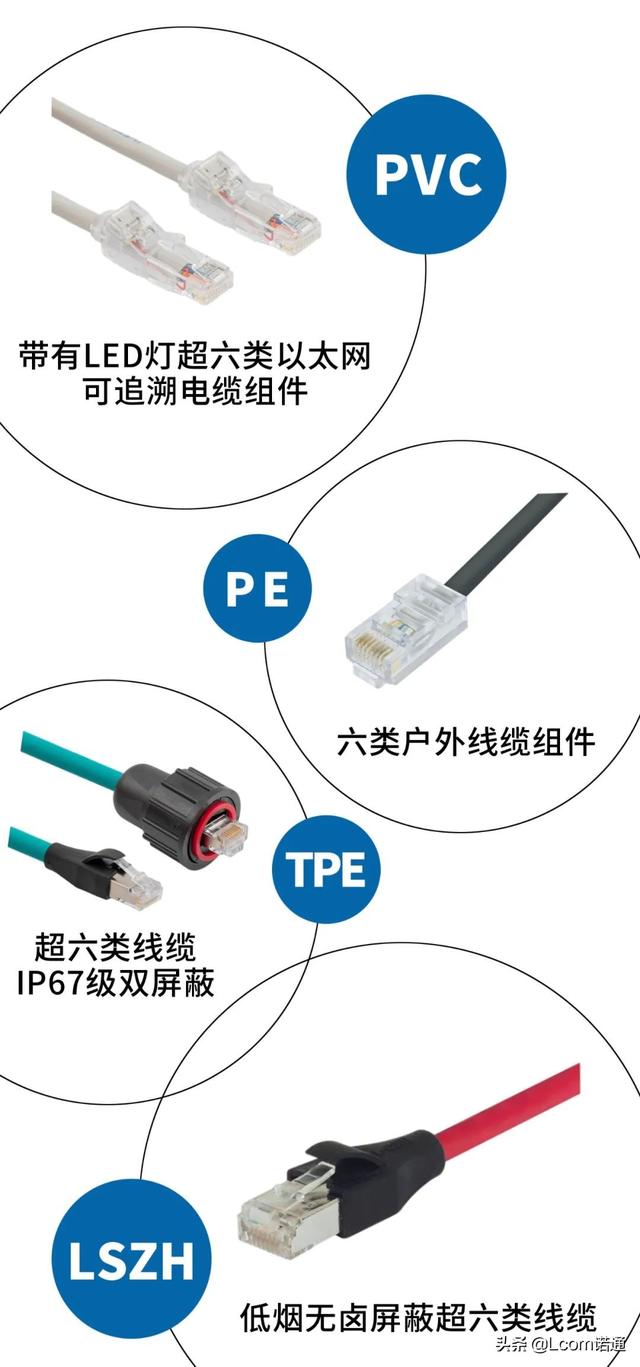

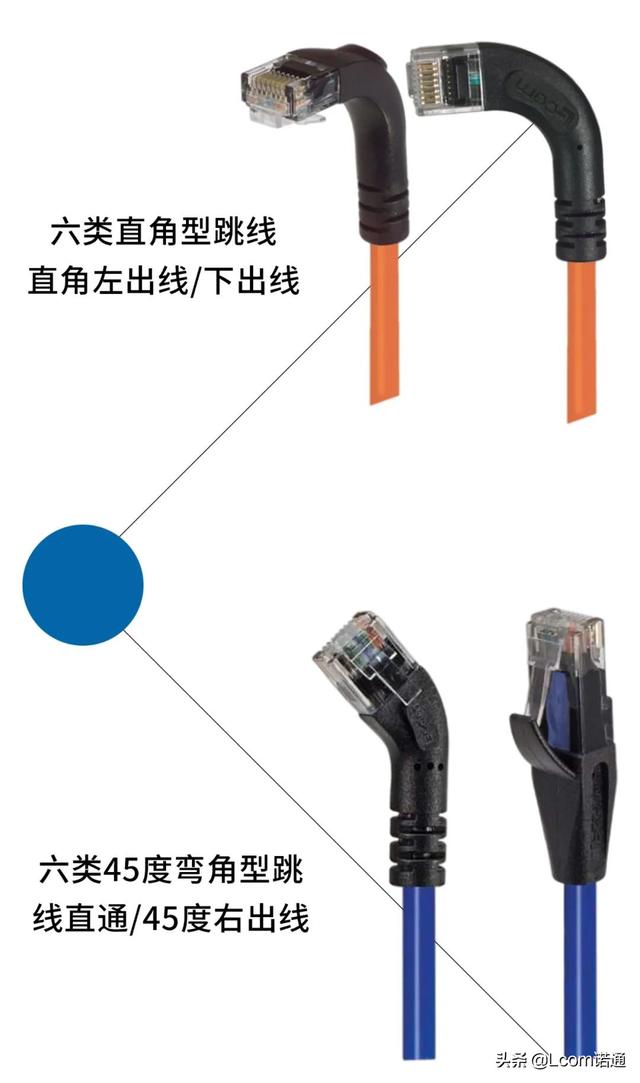

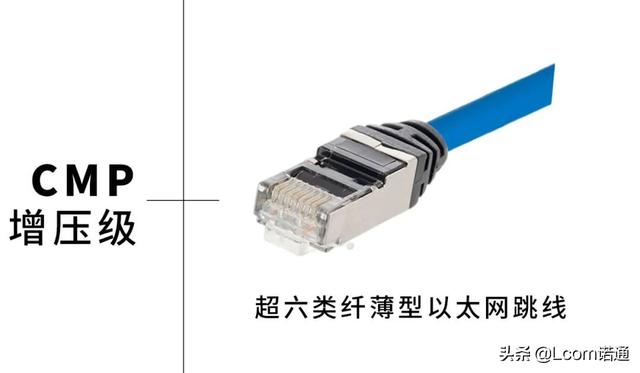

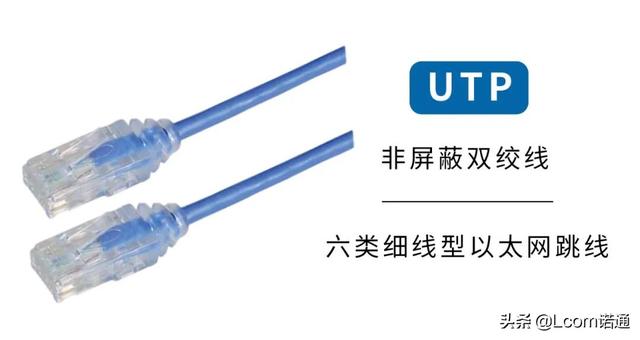

相比于五类线五花八门的种类,六类网线凭借其出色的性能,同样也可以匹敌五类线,以下是六类或超六类网线不同种类的介绍。

六类网线:我那么优秀,为什么还要用五类?-第5张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

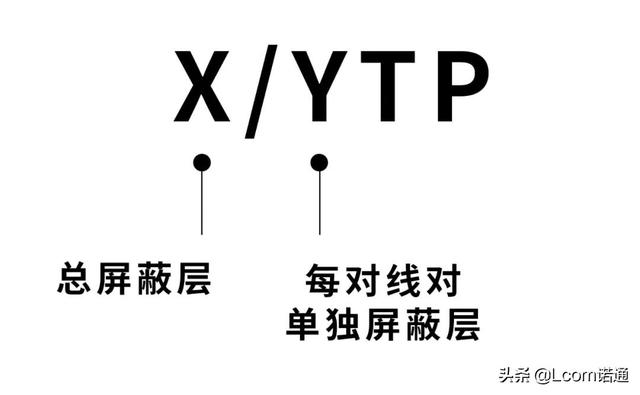

首先简单科普一下网线屏蔽符号的含义:

六类网线:我那么优秀,为什么还要用五类?-第6张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

S指代丝网编织屏蔽;

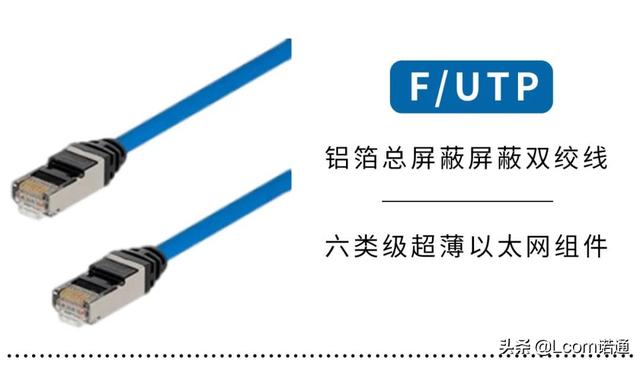

F指代一层或两层铝箔屏蔽;

SF指代丝网编织及铝箔屏蔽;

U指无屏蔽层。

六类网线:我那么优秀,为什么还要用五类?-第7张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

六类网线:我那么优秀,为什么还要用五类?-第8张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

六类网线:我那么优秀,为什么还要用五类?-第9张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

六类网线:我那么优秀,为什么还要用五类?-第10张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

目前,六类布线系统已经达到了非屏蔽双绞线的性能极限,之后升级的都是带屏蔽的双绞线。

六类网线:我那么优秀,为什么还要用五类?-第11张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

六类网线:我那么优秀,为什么还要用五类?-第12张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

六类网线:我那么优秀,为什么还要用五类?-第13张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

六类网线:我那么优秀,为什么还要用五类?-第14张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

六类网线:我那么优秀,为什么还要用五类?-第15张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

六类网线:我那么优秀,为什么还要用五类?-第16张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

六类网线:我那么优秀,为什么还要用五类?-第17张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

六类网线:我那么优秀,为什么还要用五类?-第18张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

六类网线:我那么优秀,为什么还要用五类?-第19张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

六类网线:我那么优秀,为什么还要用五类?-第20张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

六类网线:我那么优秀,为什么还要用五类?-第21张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

六类网线:我那么优秀,为什么还要用五类?-第22张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

网线应用广泛的前提是,一定要具备很多优势,六类网线虽然比五类网线只是提升了一个档次,但是在使用中的差别,是非常大的。

六类系统采用的标准是1000BASE-Tx,具有更强的抗干扰能力,适用于传输速率高于1Gbps的应用,例如周边线路复杂、干扰源密集的的建筑环境,或者设备较多的机房/车间等。六类布线系统在传输速率上可提供高于超五类2.5倍的高速带宽,在100MHz时高于超五类300%的ACR值。

六类网线:我那么优秀,为什么还要用五类?-第23张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

六类网线:我那么优秀,为什么还要用五类?-第24张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

六类网线相比于五类网线确实有了更大的进步,但是随着网络需求的不断提升,以及光纤的加入,六类网线是否还能再现五类网线的辉煌,依旧是一个未知数。
