机房专用配电柜具体配置及其技术要求

admin 1581 0

机房配电柜具体配置及其技术要求如下:

(1)机房配电柜在编号时,除正常设配电柜号外,还应加配电柜的用途。如:动力配电柜、UPS配电柜。

(2)机房配电柜根据用途设计各路供电准确,可靠。不同性质的供电对象不放在一个柜内控制。配电柜内要留用备用电路,作机房设备扩充时用。以便增容和维护使用。

(3)配电柜面板上可显示电流(大小及三相平衡情况)电压、频率用采集模块将运行状态传给场地集中监控系统。

(4)配电柜内主要电气组件应选用质量稳定,性能可靠的产品。主要有:紧急停电擎 / 各开关辅助触头(报警、故障、分合指示等) / 主开关操作方式任选 / 通风、散热设备 / 各种测量仪表 /Vigil 漏电保护附件 / 脱扣方式(热磁式、电磁式)。组件之间的连接线(导线、电缆、中线、接地线等)均按国家规定的颜色、标志、编号。技术指针达到设计要求,能满足计算机设备及其辅助设备工作的要求。

(5)配电柜内配有应急开关。消防报警系统与动力配电柜(XP1)联动,当消防报警信号被确认后,由消防控制系统将动力配电柜(XP1)的电源切断。

(6)配电柜内应根据计算机设备及其辅助设备的不同要求,设置中线和接地的连接装置。配电柜(箱)中的安全保护接地线(PE)应与等电位接地汇集箱可靠连接,但注意机房内电源中线(N)应当与接地线(PE)绝缘。

(7)配电柜内采用的母线、接线排、及各种电缆、导线、中性线、接地线等,符合国家标准。关按国家规定的颜色标志、编号。所有空气开关连接均用铜排。

(8)配电柜内各种开关、操作按钮,标识清楚,可防止使用中出现误操作。

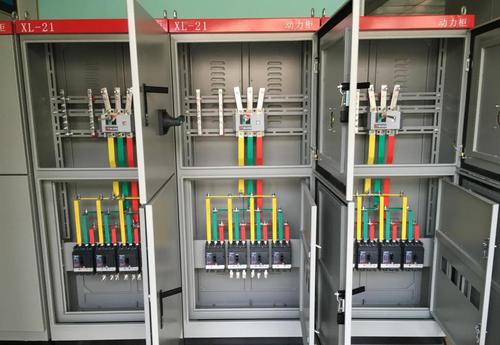

机房专用配电柜具体配置及其技术要求-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】


标签: 机房配电柜 机房建设 机房配电
