「装维技巧」你会做七类线的水晶头吗?

admin 网络布线 646 0

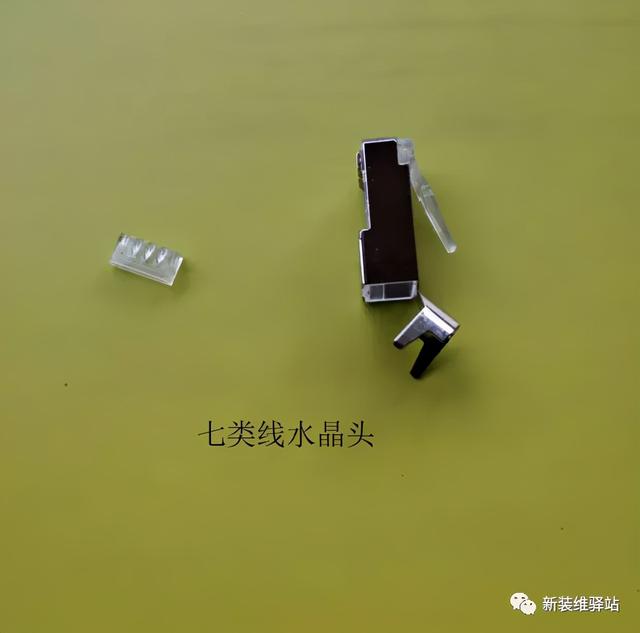

现在很多用户在家中布放网线的时候,已经用上了六类线,甚至七类线。六类线和七类线的水晶头安装略微有些区别:

「装维技巧」你会做七类线的水晶头吗?-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

「装维技巧」你会做七类线的水晶头吗?-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

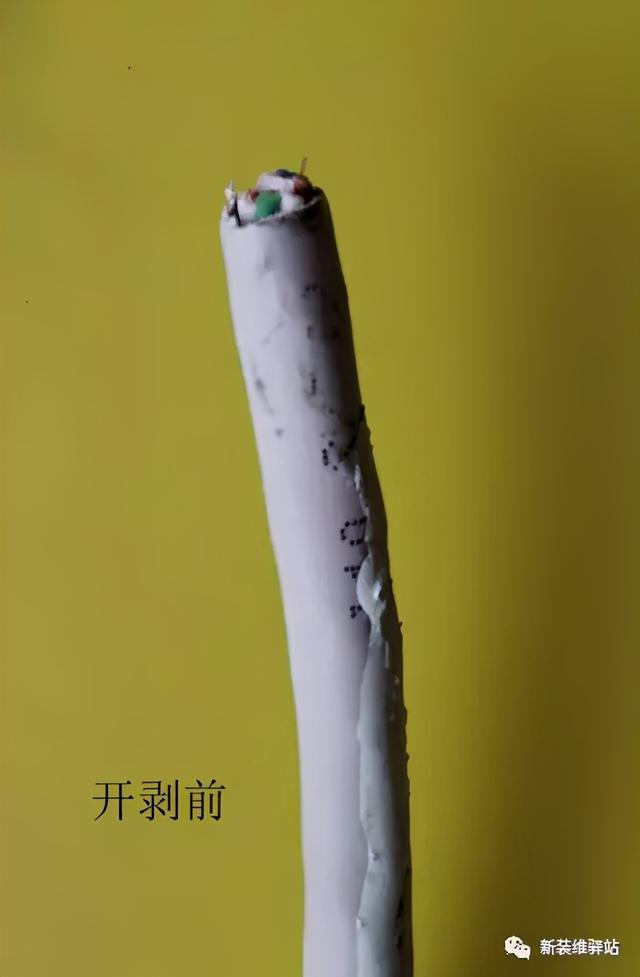

1、网线开剥

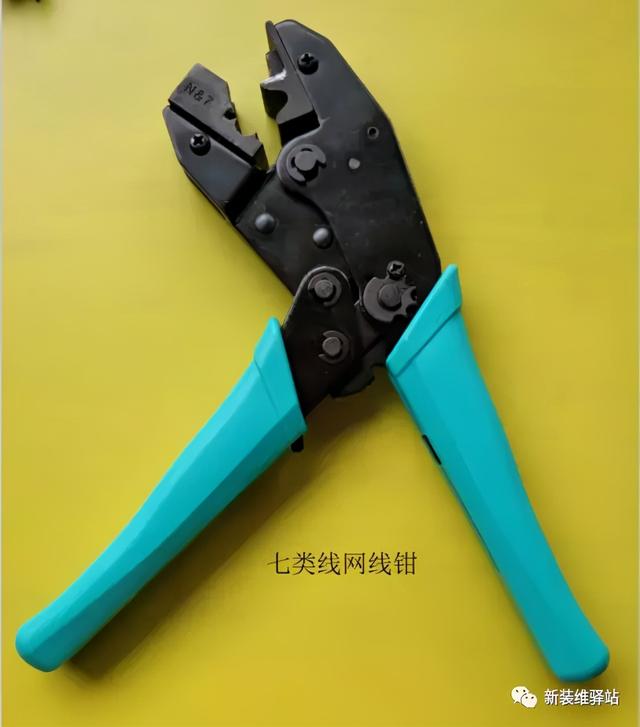

七类线网线钳不带网线开拨功能,还是要用原来的五类线网线钳来开播外皮

「装维技巧」你会做七类线的水晶头吗?-第3张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

「装维技巧」你会做七类线的水晶头吗?-第4张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

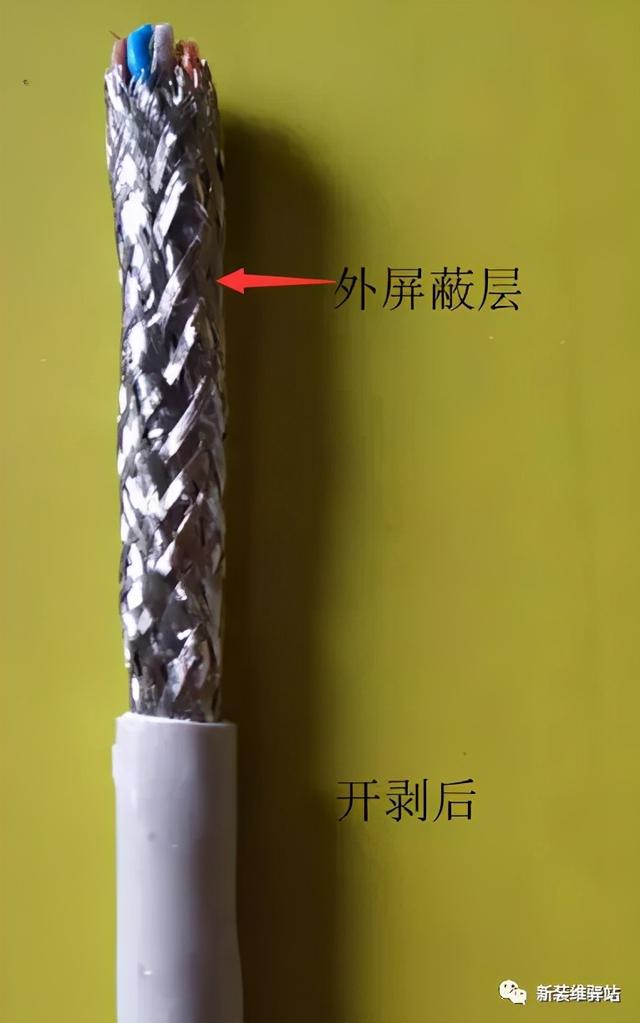

七类线基本都有屏蔽层,我们需要把屏蔽层去除

「装维技巧」你会做七类线的水晶头吗?-第5张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

「装维技巧」你会做七类线的水晶头吗?-第6张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

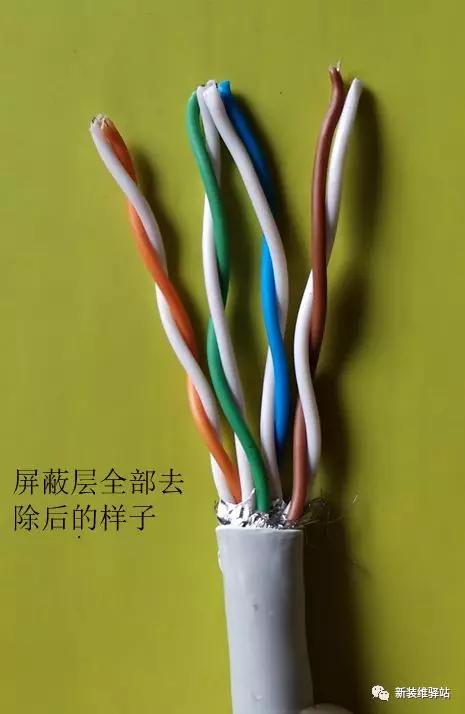

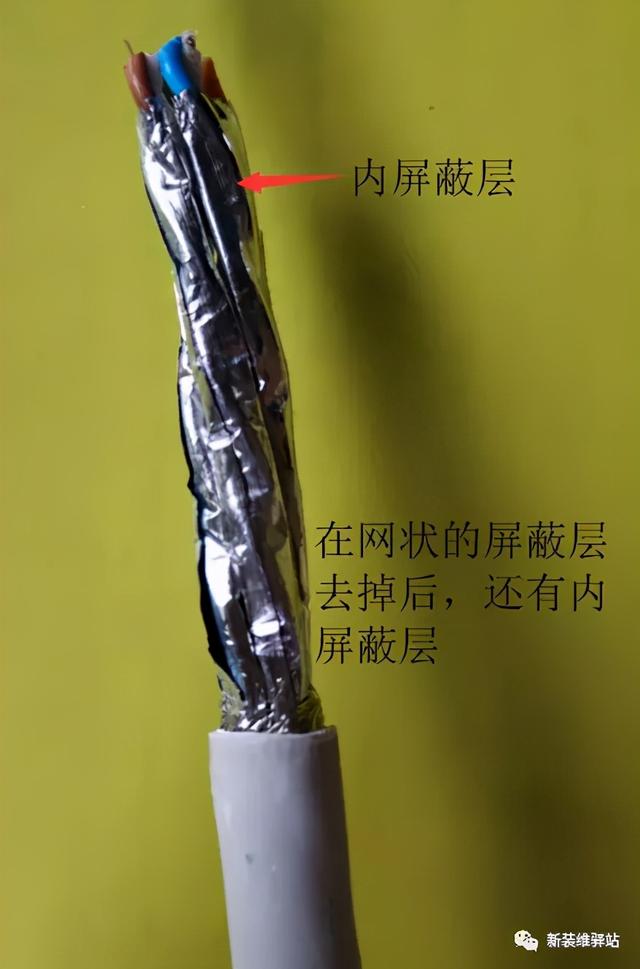

这个线有2个屏蔽层,外层为网状的,去除后,每一对先有独立的屏蔽层,全部去除后就是我们常见的桔绿蓝棕四队网线,但是会比五类线粗很多,所以必要用专用的水晶头

2、排序

「装维技巧」你会做七类线的水晶头吗?-第7张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

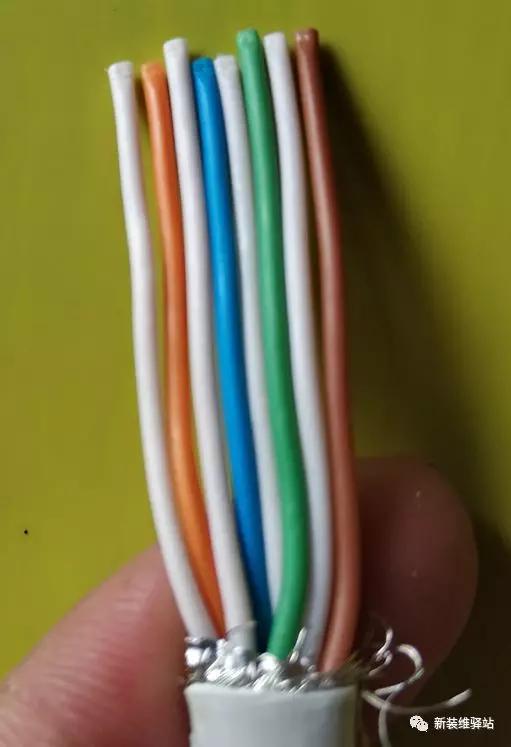

按B标准四对线排序

「装维技巧」你会做七类线的水晶头吗?-第8张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

「装维技巧」你会做七类线的水晶头吗?-第9张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

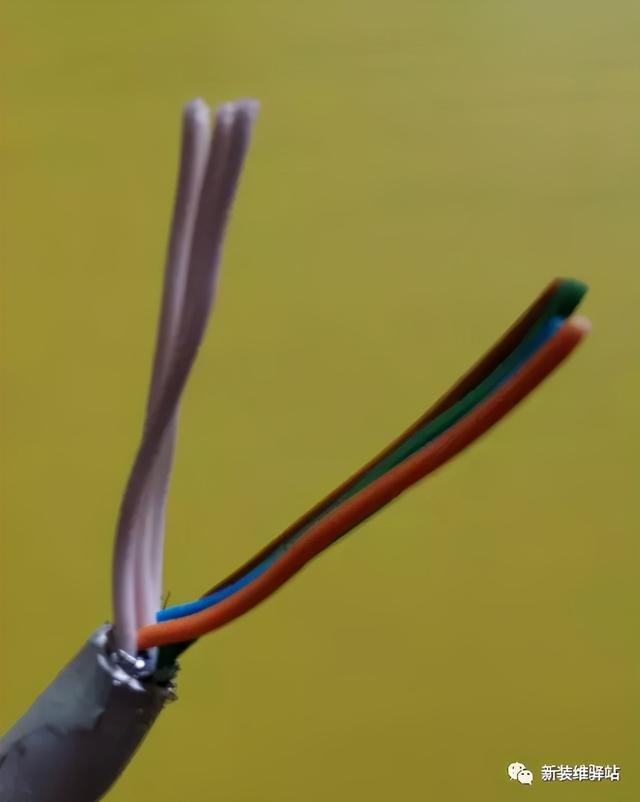

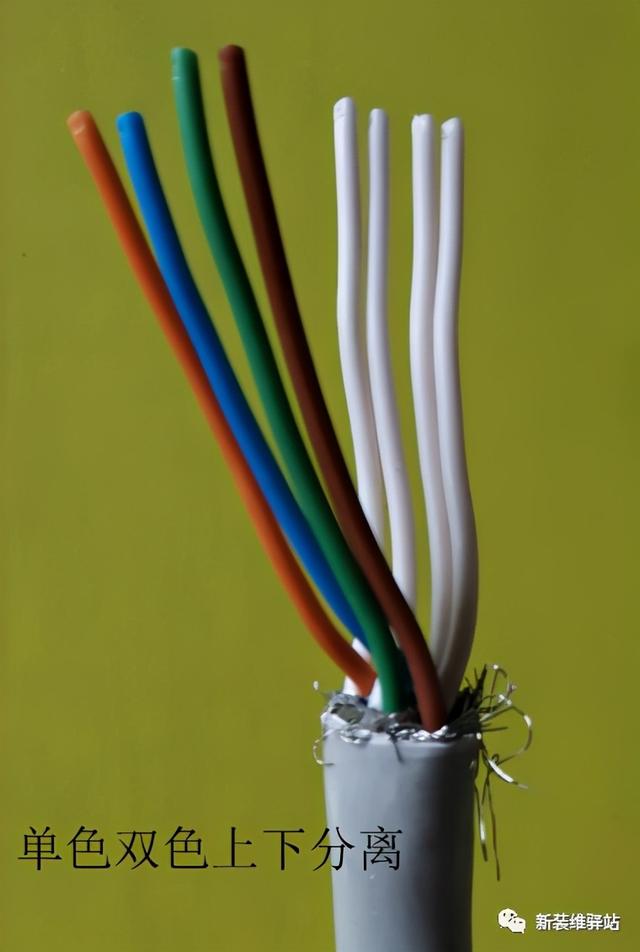

按照排好的顺序,进行单色双色上下分离,做成上下两排

「装维技巧」你会做七类线的水晶头吗?-第10张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

「装维技巧」你会做七类线的水晶头吗?-第11张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

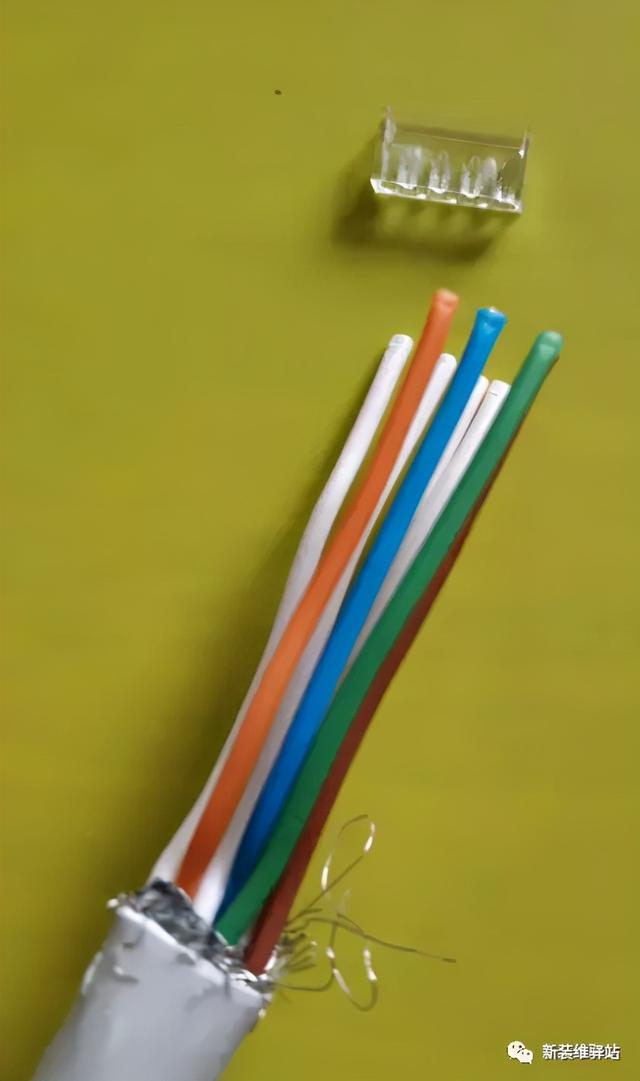

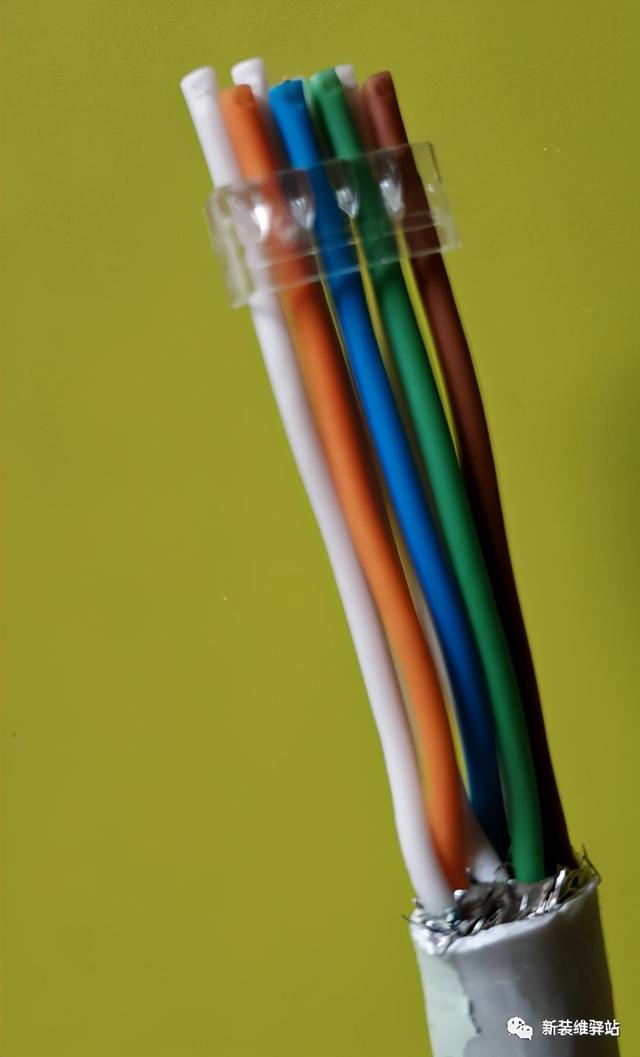

排好后,将这个固定线序位置的部件套在网线上,

「装维技巧」你会做七类线的水晶头吗?-第12张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

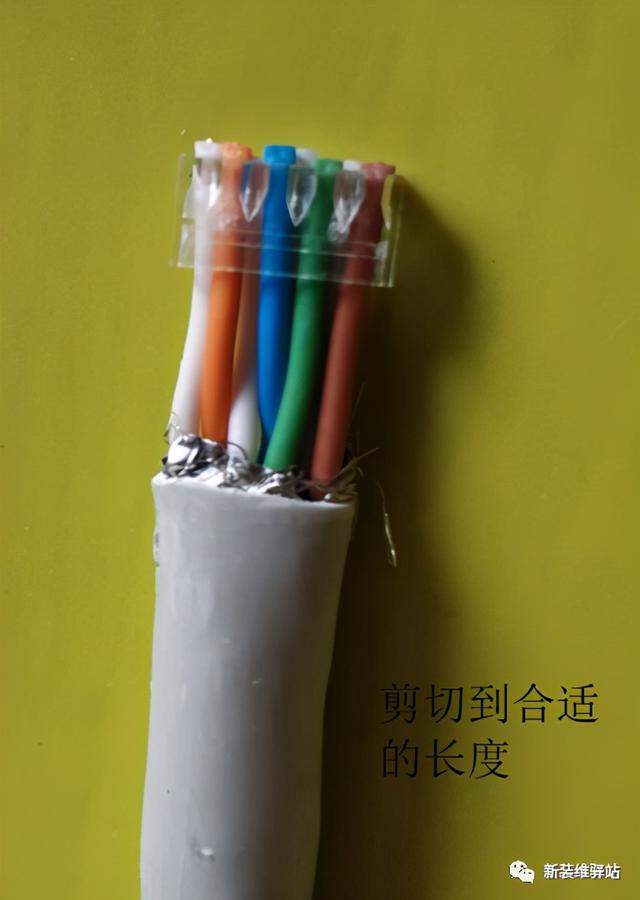

在将开剥段剪切到合适的长度,固定部件移植顶端

3、压制水晶头

「装维技巧」你会做七类线的水晶头吗?-第13张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

「装维技巧」你会做七类线的水晶头吗?-第14张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

「装维技巧」你会做七类线的水晶头吗?-第15张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

将网线对准水晶头插入,插入时注意上下两层的位置,确保对准。

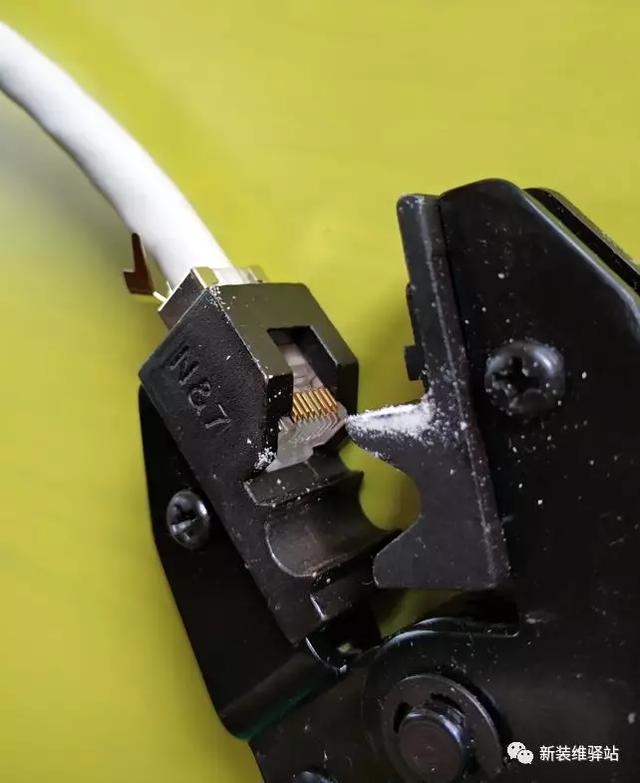

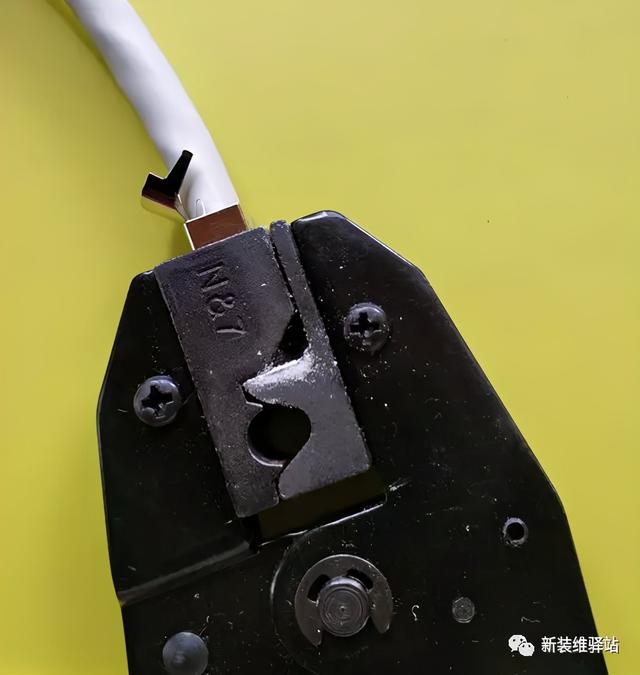

再将网线及水晶头插入钳子内进行压制。

「装维技巧」你会做七类线的水晶头吗?-第16张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

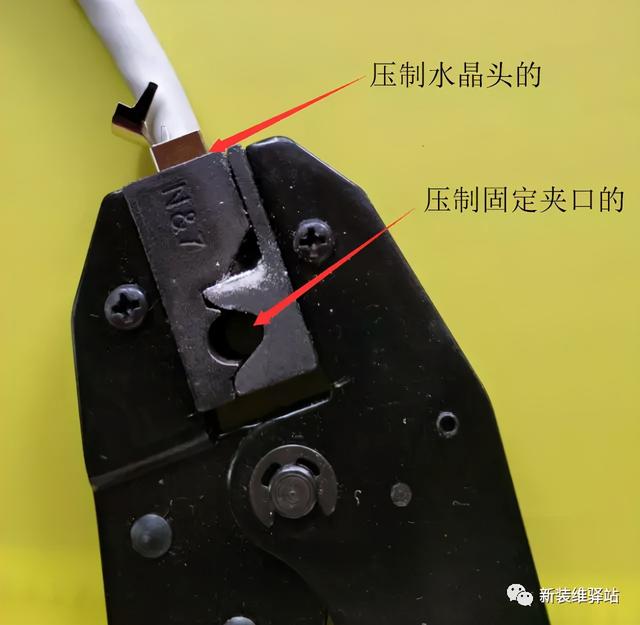

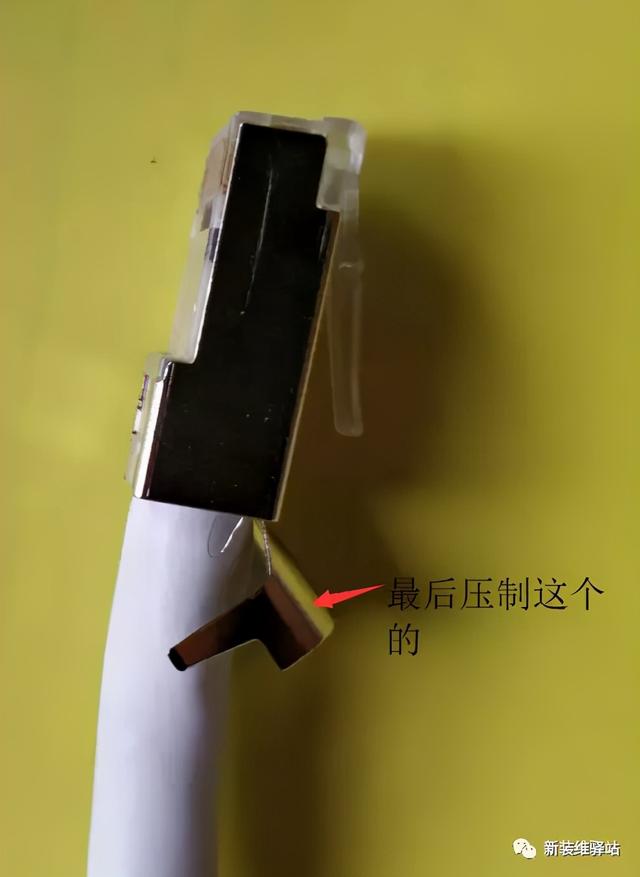

压制好网线后,再压紧水晶头的网线固定夹口

「装维技巧」你会做七类线的水晶头吗?-第17张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

「装维技巧」你会做七类线的水晶头吗?-第18张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

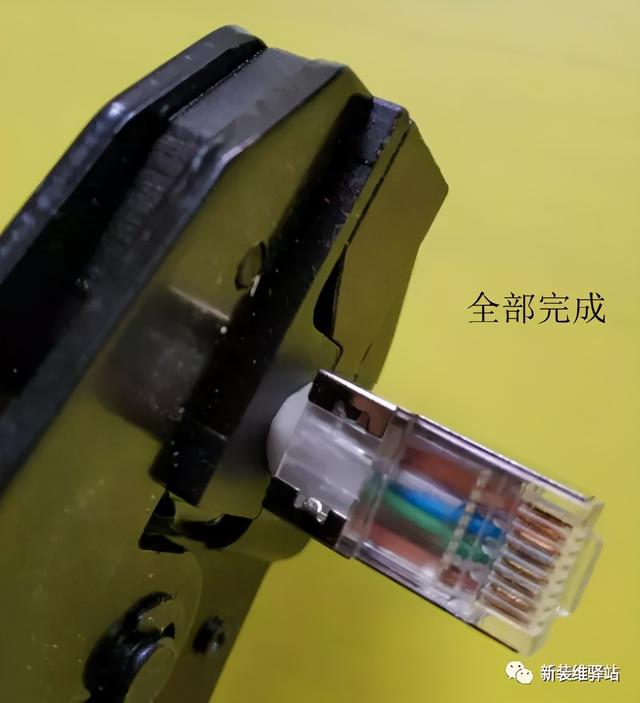

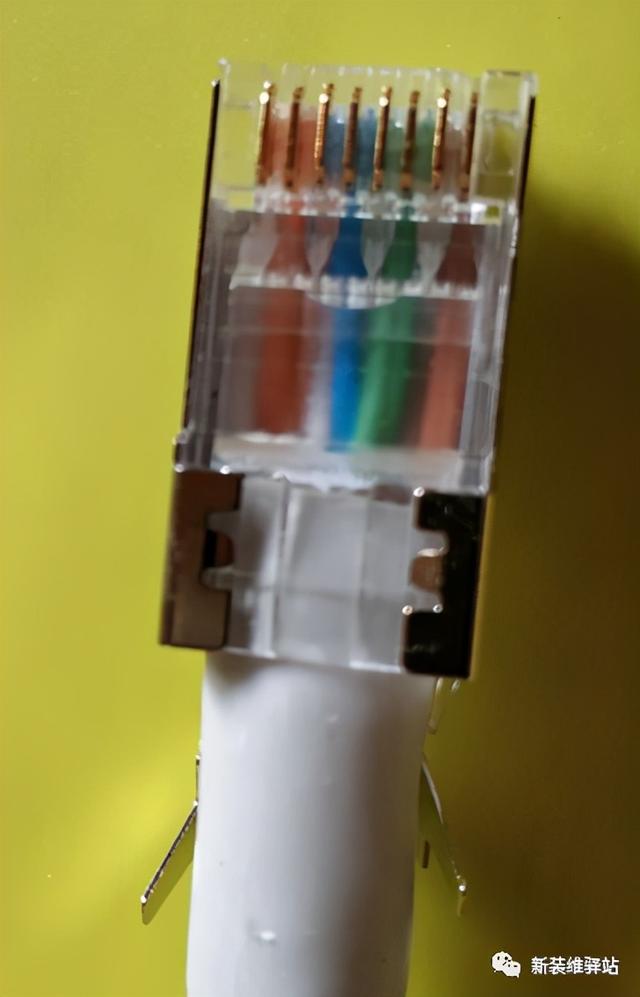

压制到这里,一个完整的七类线水晶头就完成了

「装维技巧」你会做七类线的水晶头吗?-第19张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

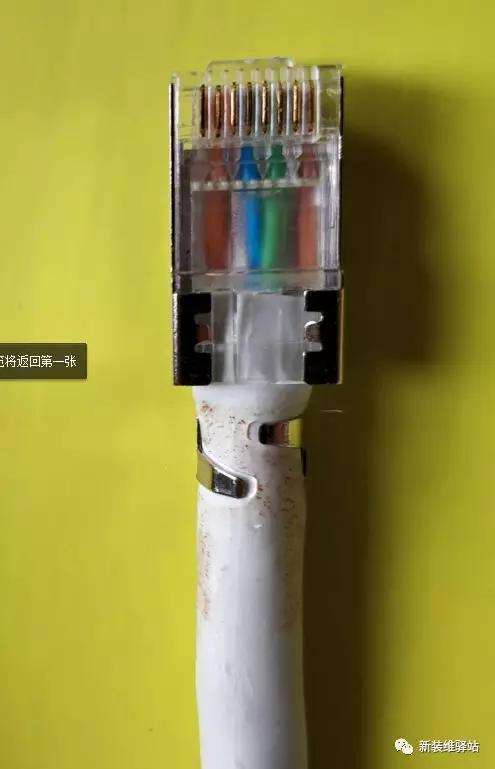

成品就是这样的,水晶头的大小和五类线水晶头的大小是一样的,就是因为内部线缆比五类线要粗,所以8股线不能平行的放入水晶头,所以需要分成上下两排插入水晶头,其他的和五类线没有区别。

关注我,了解更多宽带网络技术。

文章转自:新装维驿站
