哈喽,大家好!今天给大家分享一篇关于公共广播系统的内容知识—IP网络广播系统。

平时我们外出在办公楼、小区、商业写字楼、学校、医院、铁路客运站、航空港、车站、银行及工厂等公共场所,都会听到场所内播放音乐或是广播内容那么这是如何实现的呢,今天就来详细了解下这方面的内容吧。

IP网络广播系统简介1. 原理概述

IP网络广播系统是基于IP数据网络平台,将音频信号经过数字编码以数据包形式按TCP\IP协议在局域网或广域网上传送,再由IP网络终端解码的数字化音频扩声系统。彻底解决了传统广播系统存在的传输距离短,音质不佳,管理维护复杂,互动性差的问题,可单路、多路、单向或双向传输,局域网内延迟时间不超过一百毫秒,并具有自动流量调整、声音补修功能。

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

2. 系统特点

系统还具有实时广播、定时广播、分区广播、电话广播、自由点播、实时采播、消防联动、电源控制、现场监听、双向对讲、触发联动、通话录音、日志查询等功能、操作简单便捷等。

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

IP网络广播系统的音频传输距离可无限延伸,可运行在局域网和Internet网上。安装时无需单独布线,节省安装成本。

3. 应用场所

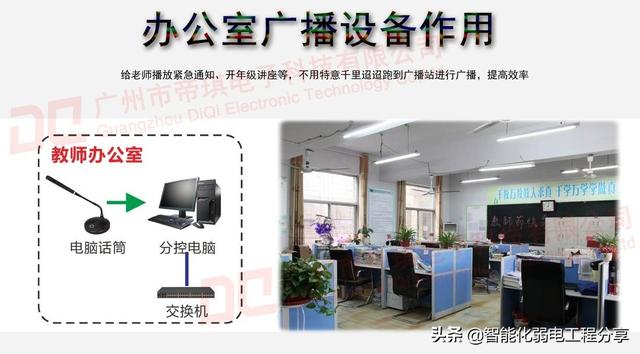

该系统可适用在:政府、军队、公检法司、武警(火警)、铁路(地铁)交通、水电、油田矿山、钢铁治金、银行证券、各类企业、连锁机构、校园、公园、街道社区、农村村村通、酒店宾馆、楼宇、影剧院及体育场馆乃至社会治安和公共安全等领域均已得到广泛的运用。

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第3张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

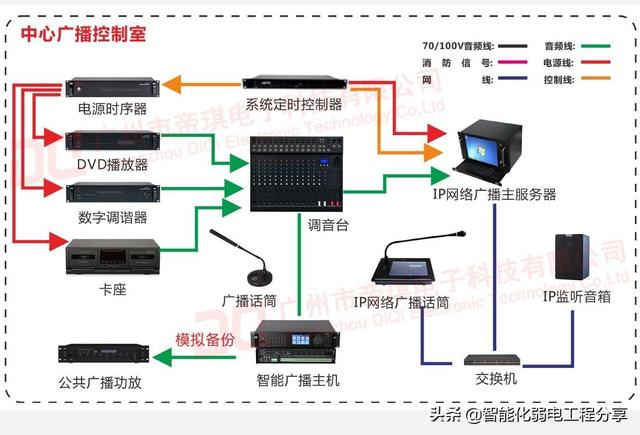

【№1】 IP网络广播总控中心

广播主控中心是整个广播系统的大脑,是各个不同层级广播系统及终端的指令发出和管理控制中心。

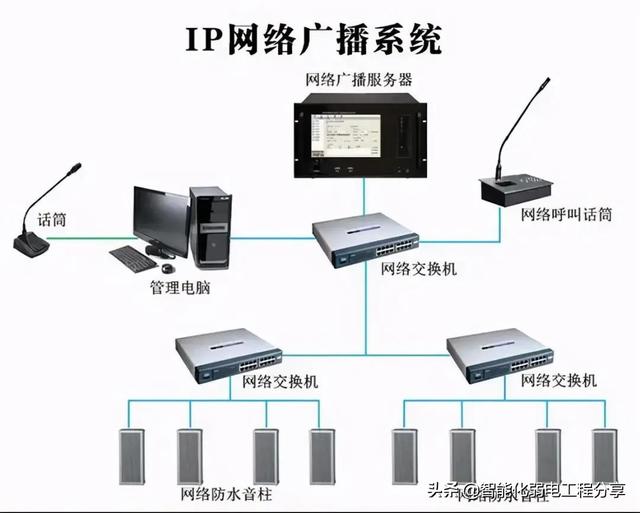

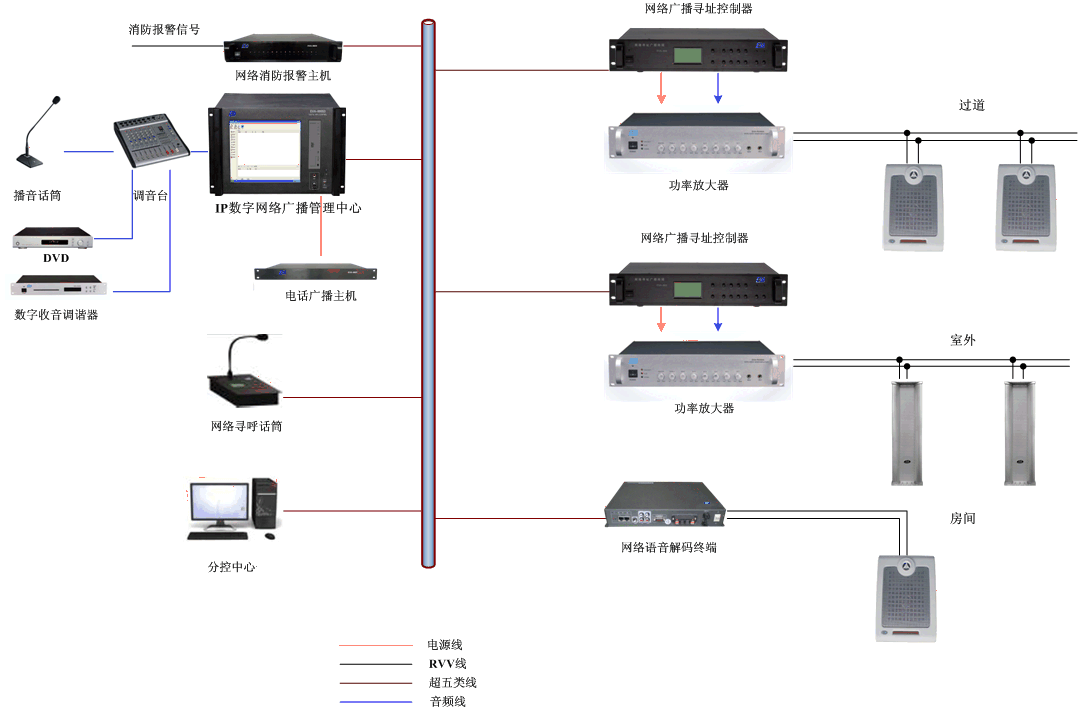

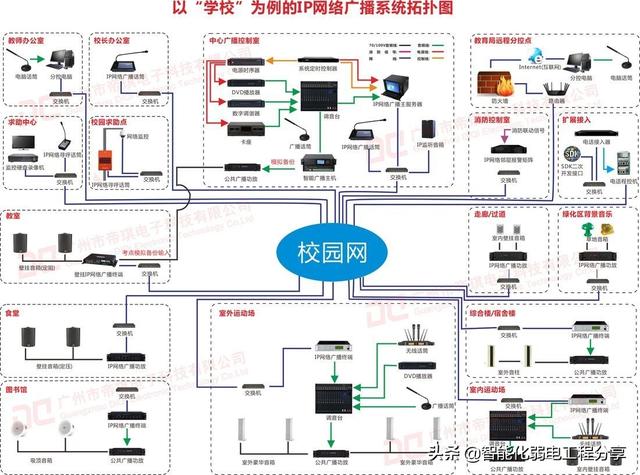

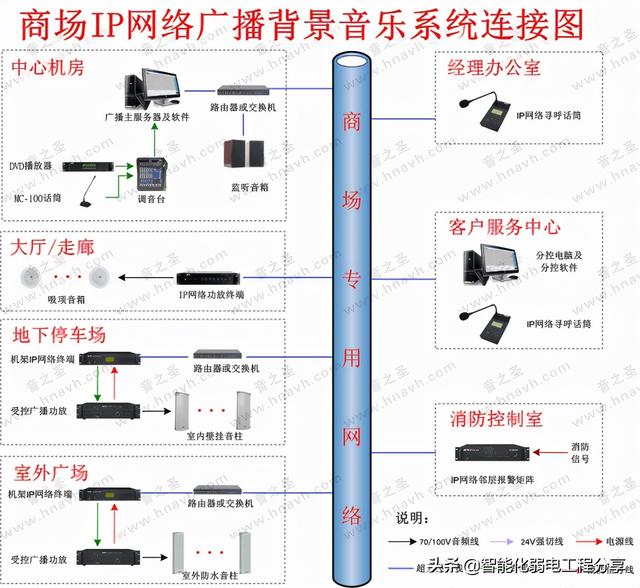

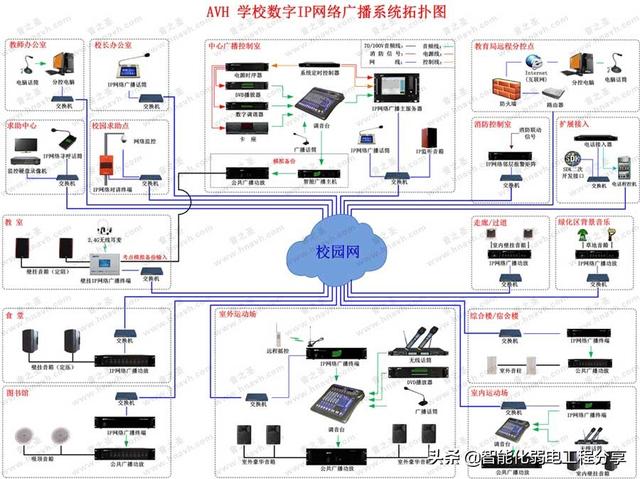

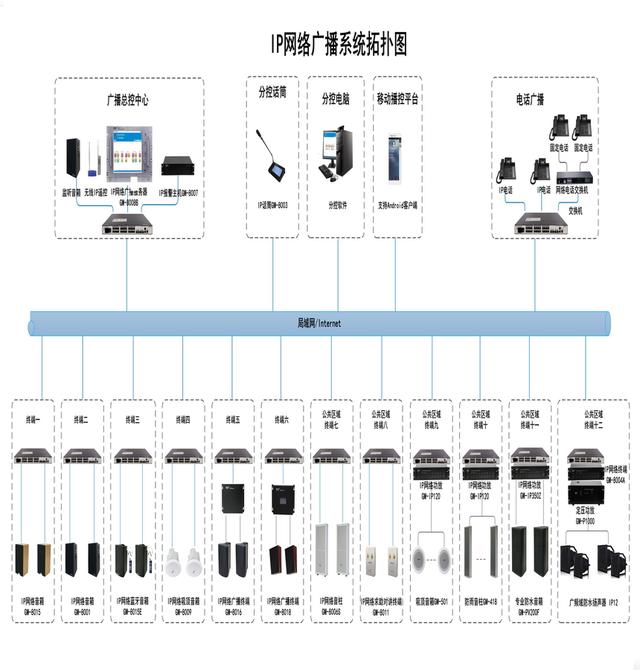

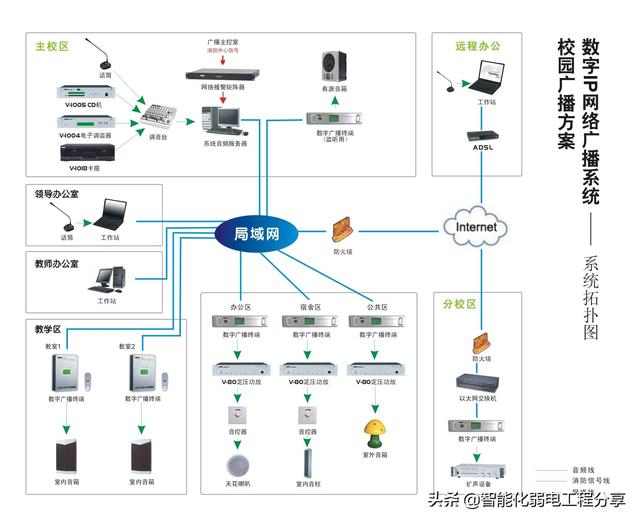

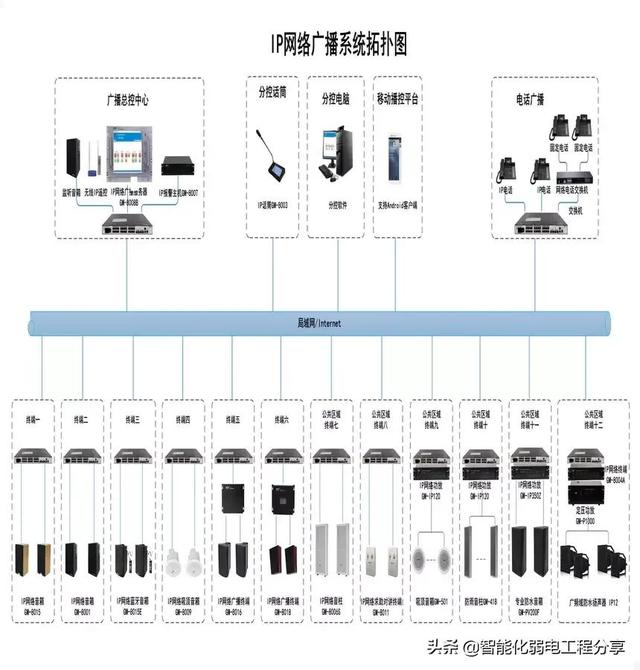

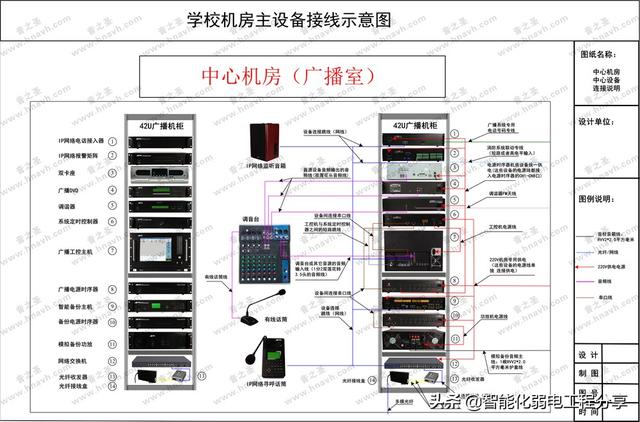

通过拓扑图简单了解一下大概的工作原理。

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第4张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

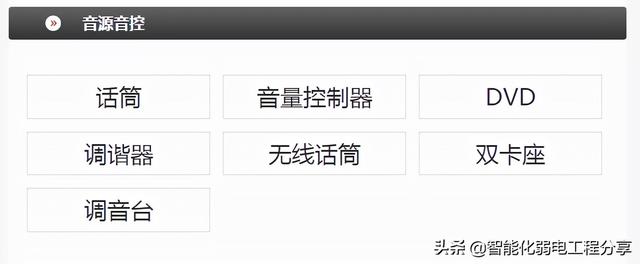

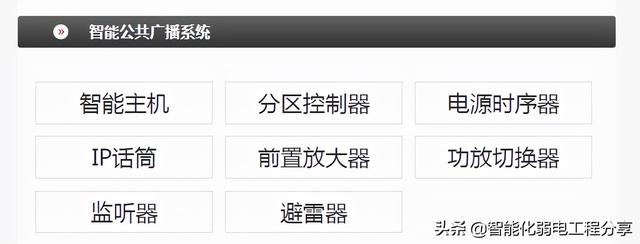

【№2】IP网络广播设备构成与分类

广播分控中心主要工作是对各个广播系统终端的一些主要指令的发出和控制,便于广播系统在日常需要中起到正常的运行。

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第5张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第6张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第7张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第8张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第9张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第10张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第11张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

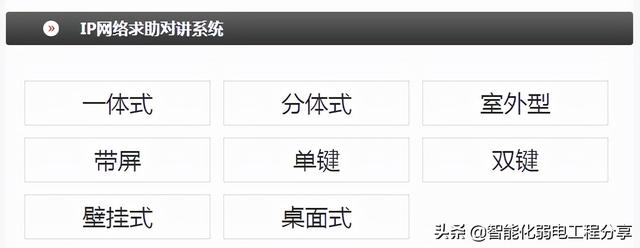

【№3】IP网络广播系统终端

根据应用的场景不同、需求不同,终端与设备搭配使用也会有所不同。

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第12张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

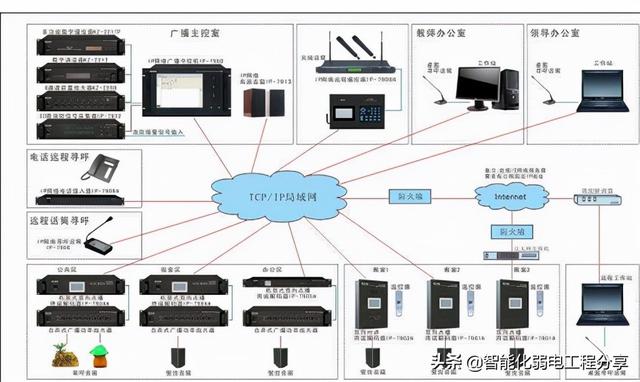

【№4】. IP网络广播系统基于网络类型

网络广播系统的实现主要基于网络的支持,按照网络类型大致分为:

(1)局域网(LAN)

(2)城域网(MAN)

(3)广域网(WAN)

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第13张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

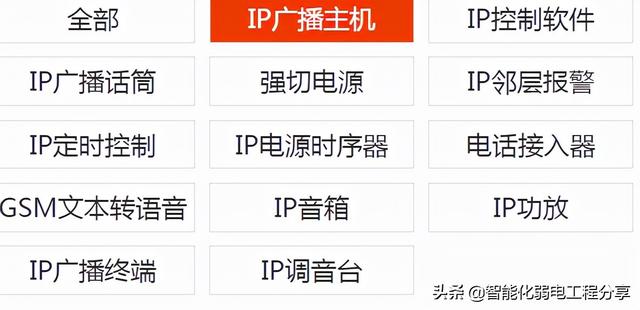

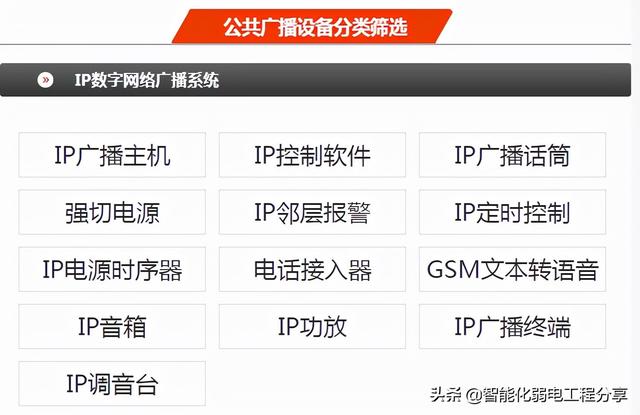

具体产品介绍:

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第14张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

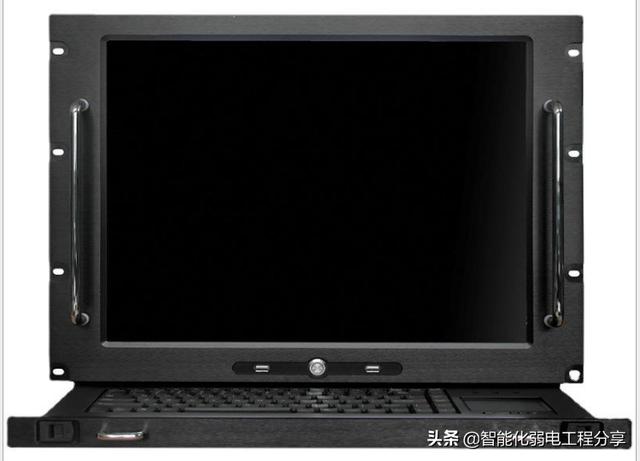

IP广播主机:深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第15张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

产品用途:

1、IP网络数字广播控制软件运行的平台,是IP网络广播系统的控制中心。

2、可安装在广播主控室或各个分部、分校区的分控中心,对整个广播系统进行实时有效管理。

产品概述:

1、简易操作触摸屏显示。

2、强大自动/手动即时操作功能。

3、软件操作平台: Windws平台。

4、支持多种音乐播放格式。

5、超大容量音乐库存储功能,可编程定时播放输出,具有周循环功能。

6、消防报警自动强切广播,区域自动识别。

7、可设置多个分控站,实现远程控制及远程寻呼。

IP网络广播控制中心是系统的核心。采用工控机箱设计,触摸屏显示操控,内置功能强大的数字IP网络广播对讲控制软件,常用节目素材,大容量节目源空间,用户可以根据自己需求下载或制作录制节目。负责音频流点播服务、计划任务处理、终端管理和权限管理等功能。管理节目库资源,为所有IP网络广播终端提供定时播放和实时点播媒体服务,响应各IP网络广播终端的播放请求,为各音频工作站提供数据接口服务。

全数字化传输,以局域网或具有独立IP的互联网为主要传输媒介,支持专用千兆网传输,传输距离不受限制,并实现了多网合一。局域网内装有本系统的任意工作站电脑可根据权限大小对系统进行广播,向本系统添加或删除节目。

IP广播广播系统软件:深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第16张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

品用途:

1、数字IP网络广播对讲控制软件,是系统的核心部件,是广播系统数据交换、系统运行和功能操作的综合管理平台,集成了定时任务、消防报警、文件广播、外部采播、终端馈送、对讲录音、监控联动、无线遥控等软件模块。

2、可运行在普通电脑以及IP网络广播主机上。

产品功能:

1、标准TCP/IP网络协议,软件包带有服务器软件(含定时任务、消防报警、无线遥控、外部采播、断网打铃、终端馈送、电话广播、可任意多次使用的分控软件等多个部分);系统可在同网段的局域网内、跨网关的局域网内以及Internet网上使用。即在总部配置上相关的设备及软件,可以通过INTERNET网对各分部进行远程广播通知等功能,支持多级服务器(适合广域网大型项目)。

2、带有检测功能,可以实时监测任意一个终端节点的使用状态。

3、系统具有传统和网络广播两套系统共存功能,当网络广播出现故障时,可自动切换到模拟系统进行广播,音箱仍然利用IP网络广播系统的音箱,无需再布置。

4、系统软件具有双保险功能,可设置主服务器以及备份服务器,当主服务器故障或感染病毒时,备份服务器可自动接替主服务器进行工作,提高了系统的稳定、可靠性。

5、服务器软件支持第三方平台开发,提供SDK第三方软件开发包,实现与大系统、大平台的系统整合。

6、软件具有全双工双向对讲、对讲自动录音、对讲日志、网络话筒自动排队、来电提醒、占线等待及转接等功能。

7、软件具有终端馈送演讲功能:可任意指定一个终端作为广播音源,把此终端本身自带线路、话筒音源实时编码成数字音频流广播到其它任意一个或多个终端。

8、软件具有消防联动报警功能,能接收并处理消防中心信号,按照预先设置,使广播系统发出报警语音;可支持临层、全区报警、分区报警等多种报警模式;内置报警语音播放模块和报警语音采集模块,可播放预存的报警语音或采集外部报警语音。

9、能实现断网定时播放定时任务功能,同时能将IP网络定时任务文件定时更新到各IP终端及本地自带的SD卡中,确保IP终端本地的定时任务及时更新。

10、软件具有考试模式功能,在考试时将此项选择,可以禁止用户登记以及用户编辑的定时任务运行,以确保考虑的顺利进行,同时操作简单、快捷。

11、软件具有多层实时的IP网络广播保障功能,可大大提升广播系统使用过程中的稳定性,在遇到各种网络或设备故障时,都能保证系统的正常运行,声音的正常播放。

12、软件支持文本广播,自动识别文字内容,可通过软件选择文本或输入文字直接进行广播。

13、支持一键报警功能,可支持一键拨打管理人员电话或直接拨打全国紧急求助电话,如110报警等。

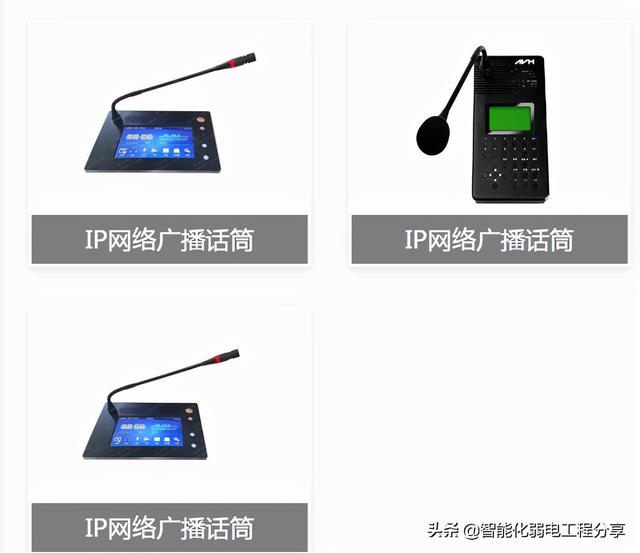

IP广播广播话筒:深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第17张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

产品用途:

1、7寸IP广播电容式触屏寻呼机;其操作简单、方便,功能较一般寻呼话筒更为齐全,可以对网络中的各种终端进行广播、单向喊话、双向对讲和监听等操作。

2、适用于各种呼叫中心、报警中心、值班室、领导办公室、会议室等场合。

产品概述:

1、桌面式设计,带7寸彩色显示电容触屏,人性化操作界面,无操作进入休眠,低功耗省电。

2、可与各终端,寻呼话筒等实现全双工双向对讲功能,也可对各点、各区域及所有区域进行广播和文件播放功能。

3、支持一键实现寻呼对讲、广播任意终端功能,可自定义32个功能快捷键,根据用户情况,提供了八个快捷键显示界面,方便直观。

4、具有红色紧急求助按键,实现快速求助功能,同时支持自定义一键求助快捷键功能。

5、具有USB接口,自带SD卡,并支持点播或广播U盘、SD卡和服务器的音频文件。

6、具有短路控制输入输出接口,可实现触发联动功能。

7、具有1个10/100M RJ45网络接口,支持DHCP自动获取IP地址功能。

8、内置3W全频扬声器,声音清晰,洪亮,可播放本地音频和接收远程音频信号进行本地播放,同时还可实现监听功能。

9、具有免提通话功能,支持外接耳机或有音源音箱进行外放功能。

10、能接收多个对讲呼叫功能,并自动排队,同时支持未接来电提醒和快捷回拨功能。

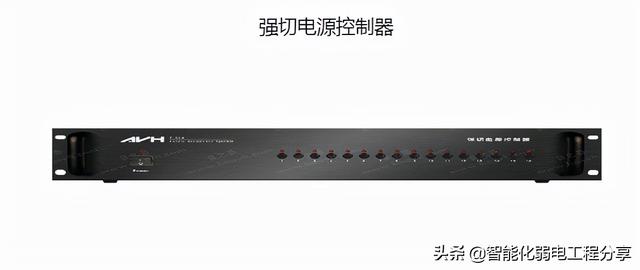

IP广播强切电源控制器:深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第18张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

产品用途:

1、24V强切电源设备,可通过24V强行打开关闭状态下的音量控制器。

2、多用于楼宇的弱电井中,方便在特殊情况下打开音量控制器,使其声音传播出来。

产品概述:

1、标准机柜式设计,氧化铝拉丝面板,做工精细,美观细腻耐用。

2、可控制16路强切控制“CH1-CH16”。

3、面板具有各路开关按键及其对应指示灯,可手动控制。

4、具有2路串口接口,可与IP网络终端机/广播主机等设备相连接,实现自动控制。

5、具有1路短路输入,可同时触发打开16路强切开关。

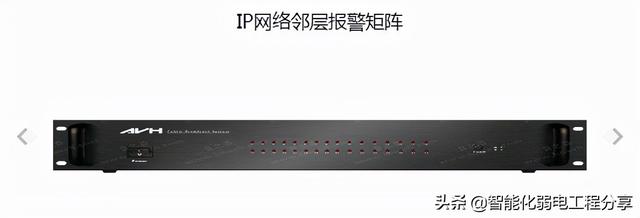

IP网络邻层报警矩阵深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第19张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

产品用途:

1、采集消防中心消防报警信号,实现与消防系统进行联动报警功能。

2、基于网络的传输控制形式,直接接入网络中,无需其它转换设备,能实现消防邻层、全区报警功能。

产品概述:

1、标准机柜式设计,氧化铝拉丝面板,人性化的抽手,考究的工艺,尽显高档气质。

2、通过消防报警接口可接收报警系统传过来的控制信号,同时自带网络编码控制功能,自动发送信号到服务器,执行播放任务,一台设备便可完成触发消防报警功能。

3、报警模式可选择邻层报警和自定义报警,自定义报警可自由组合报警方式,任意触发报警,任意报警音频文件等多种报警模式。

4、报警语音文件预存储在IP网络广播服务器中,无需再配置报警语音发生器,能对报警音乐任意设定,一套系统中可以任意添加多台报警矩阵。

5、32路消防报警采集接口,可任意扩展路数,各路具有LED报警指示。

6、具有两种报警采集触发方式,高电平、短路信号方式以供用户选择。

7、标配2个10/100M RJ45网络交换机接口,接口无输入输出之分,直接接入网络中,能接受IP广播控制软件的控制。

8、有以太网口的地方即可接入,支持跨网段和路由。

9、待机功率小于2W,满足国家环保节能认证的标准。

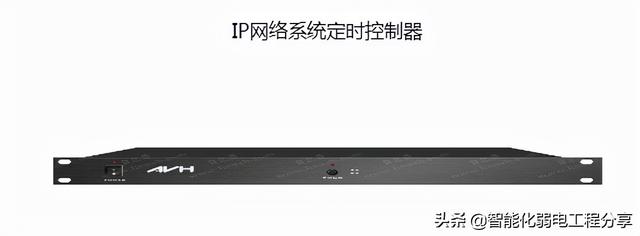

IP网络系统定时控制器深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第20张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

产品用途:

1、IP网络广播工控服务器、主控电脑的定时开关设备,同时配置了无线遥控器,可对广播任务进行无线遥控。

2、可通过网络外控电源时序器,实现对整套IP网络广播设备的定时开关电源,如可通过网络控制机房的音源、调音台以及各教室终端机的集中电源控制。

产品概述:

1、标准机柜式设计,氧化铝拉丝面板,做工精细,美观细腻耐用。

2、具有一路电源控制接口,可外接电脑等设备;配合网口远程控制,能对广播工控主机、控制电脑实现定时开关。

3、具有一路10/100M RJ45网络接口,可与电脑相连或直接接入网络中,能接受数字IP网络广播对讲控制软件的控制。

4、具有一个RS232串口控制口,可与电脑相连,实现无线遥控等功能,也可控制其他受控设备,如电源时序器等设备,能够编程外控多台电源时序器实现对所有广播终端设备进行集中供电,定时开关。

5、具有一路无线遥控接收信号,可配置无线遥控器,遥控器具有12个按键,可对每个按键进行自定义,实现对服务器广播节目进行无线遥控,无线遥控距离可达1000米(无障碍)。可实现任意时间、任意数量终端、任意音量、任意任务的播放、停止等功能;用于远程控制节目无线遥控播放。

6、通过PC软控接口,可控制广播服务器的定时开关机功能。

7、具有短路输出接口,可通过短路控制外接的其它设备。

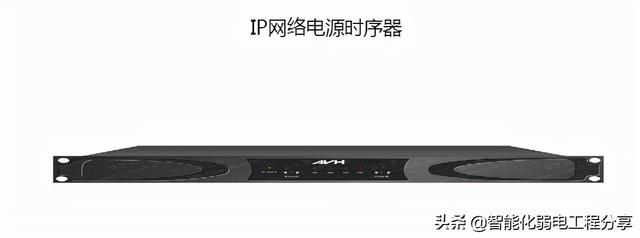

IP网络电源时序器深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第21张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

产品用途:

1、IP网络大功率电源时序器,支持网络接口,可将时序电源打开。

2、网络控制电源时序器,实现对整套IP网络广播设备的定时开关电源,在网络状态下可控制任意设备的集中电源控制。

产品概述:

1、标准机柜式设计,氧化铝拉丝面板,轻巧精致的外观,雕磨考究的工艺,尽显高档气质。

2、设有4路电源输出接口,每路最大输出功率2kw,可按需求顺序开启/关闭4路受控设备电源,时间间隔0.5秒,有效防止对输入电源的冲击。

3、具有IP网络接口,可接入互联网,与服务器、广播主机等设备连接通信,实现自动控制功能。

4、交流关机后,电源输出座可完全断电。

5、具有手动和自动两种控制模式。

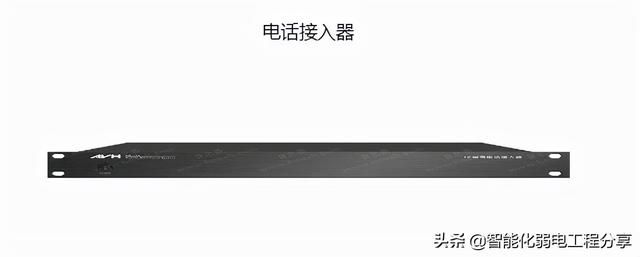

电话接入器深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第22张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

产品用途:

1、网络广播电话会议、远程电话通知广播的设备,可通过电话直接对任意分区、终端进行广播和双向对讲。

2、基于网络的传输控制形式,无需其它转换设备,直接接入网络中即可使用。

产品概述:

1、标准机柜式设计,氧化铝拉丝面板,人性化的抽手,考究的工艺,尽显高档气质。

2、自动接通电话,具有语音提示,自动接听,高智能化操作。

3、支持密码检测身份,安全稳定。

4、远距离全区广播,分区广播,对点广播控制。

5、支持外线电话寻呼广播,也可内线寻呼广播。

6、具有电话挂机检测,自动中止广播;信号接收、发送、放大,抗干扰能力强。

7、有以太网的地方即可接入,支持跨网段和路由。

8、待机功率小于2W,满足国家环保节能认证的标准。

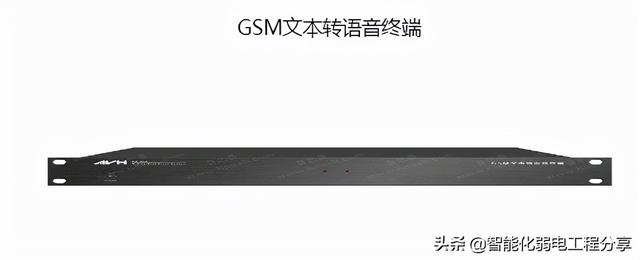

GSM文本转语音终端深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第23张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

产品用途:

1、通过打电话或电话短信功能发起语音广播,或通过软件设置的文本进行语音广播的设备。

2、基于网络的传输控制形式,无需其它转换设备,直接接入电话卡便可在系统中使用。

产品概述:

1、内置网络硬件音频解码模块,支持TCP/IP、UDP、IGMP(组播)协议,实现网络化传输立体声CD音质的音频信号。

2、2路线路输出,外接功率放大器或有源音箱。

3、1路线路输入,1路话筒输入,可进行本地扩音。

4、支持电话广播,支持短信语音广播。

5、支持服务器统一授权操作管理功能,统一配置管理用户。

6、支持软件发起的文本转语音功能。

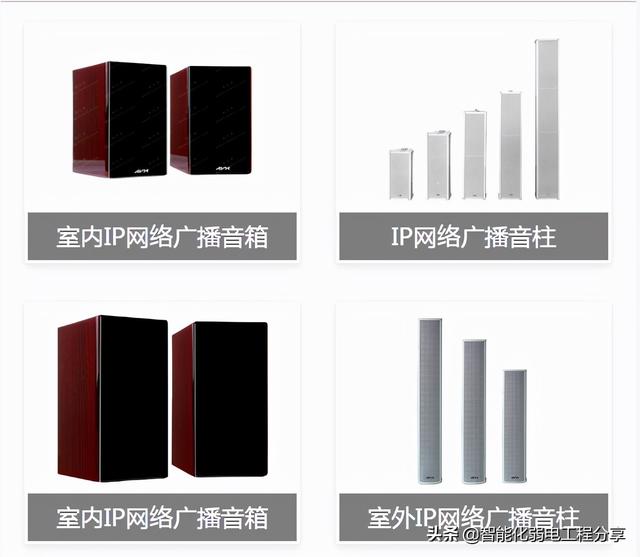

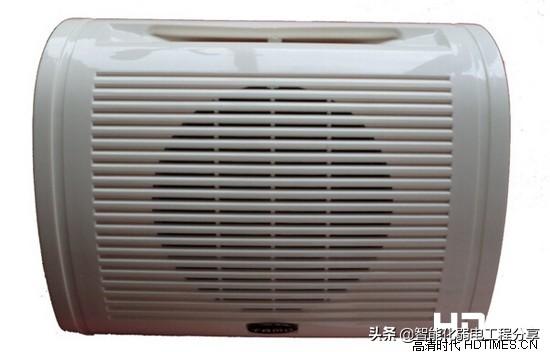

室内IP网络广播音箱深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第24张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

产品用途:

1、专业的一体化壁挂式网络音频解码音箱,内置网络解码模块、数字立体声定阻功率放大器和高保真扬声器。

2、室内使用,直接接入网络即可使用,每个音箱可作为一个独立的分区,适合房间、教室、客房等处。

产品概述:

1、POE网络广播音箱,支持标准的IEE802.3bt POE供电协议,通过网络接收IP网络广播服务器远程传输的音频文件和控制信号;

2、产品具有放大音频信号的功能,内置2*20W双声道立体声功率放大器,内置扬声器;

3、支持本地线路、话筒输入、具有音量调节功能,可外接功率放大器;

4、音频文件支持MP3、WMA、OGG等格式,广播最高速率:192K/S;

5、具有三级信号优先功能,高级别可打断低级别的广播;

6、可选配模拟广播备份功能,当网络出现故障时,可切换到模拟广播;

7、(可选配)内置2.4G无线音频模块,无线传输频率:2400-2483MHz,高保真、抗干扰性好。开机自动匹配,配对连接时间≤3秒,通过2.4G无线话筒可进行本地扩声。2.4G无线话筒具有音量调节功能,传输距离远,可在30米开阔地方范围稳定传输音频信号。

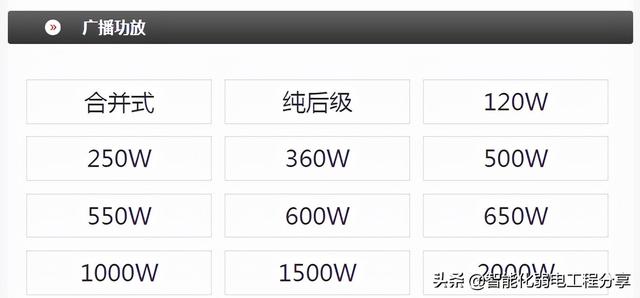

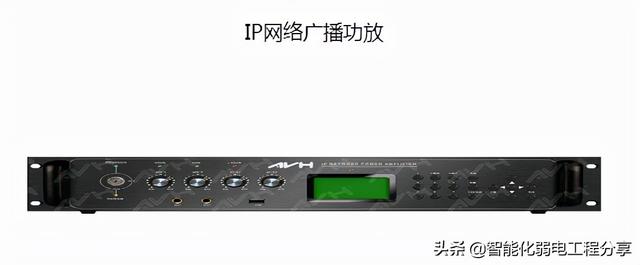

IP网络广播功放深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第25张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

产品用途:

1、简易型IP网络功放,可直接接定压音箱实现远距离大范围播音。

2、IP网络解码终端与功率放大器的集合体,减少设备占用空间与线路连接时间,达到省时省力省空间的效果。

产品概述:

1、3寸高亮LCD屏(分辨率128×64),设有轻触式按键,操作简单易懂,网络式IP功放,自带60W/120W/250W/360W功率,可直接外接喇叭进行扩音。

2、标配2个10/100M RJ45网络交换机接口,支持局域网与广域网。

3、全双工双向对讲功能,自带回声消除,输入IP终端机号实现广播或对讲。

4、1路本地线路输入,1路话筒输入接口,1路音频输出。

5、配置了遥控器,可点播服务器中音频文件,可轻松控制节目的快进、快退,播放、暂停及书签设置;具有顺序、循环、复读等多种播放模式。

6、具有USB接口,支持U盘播放和录音,能将本地的内容进行实时录制。

7、具有3级信号优先功能,网络报警为最高优先级,网络音频播放完自动恢复本地播放状态。

8、1路24V强切电源输出,1短路输出,应用于消防报警时把扬声器的音量切到最大。

9、具有终端馈送演讲功能,能将本终端的声音通过网络馈送到其它指定的一个或多个终端。

10、机架终端能设置待机时间长短,时间可从:1—99分钟之间任意设定,用户可根据各个分区具体情况,来任意设定在任务结束后,多长时间关闭功放,以方便用户举行各类活动。

11、(可选配)具有TF卡模块,可实现断网自动打铃功能,能定时将服务器中的定时广播任务自动更新到TF卡中,以保证在断网时打铃为最新的定时广播任务。

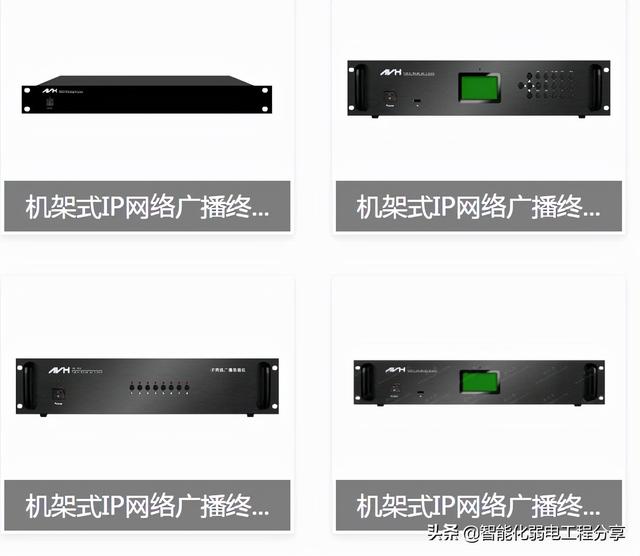

机架式IP网络广播终端深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第26张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

产品用途:

1、机架式IP网络音频编、解码终端机,带LCD显示屏、带按键。

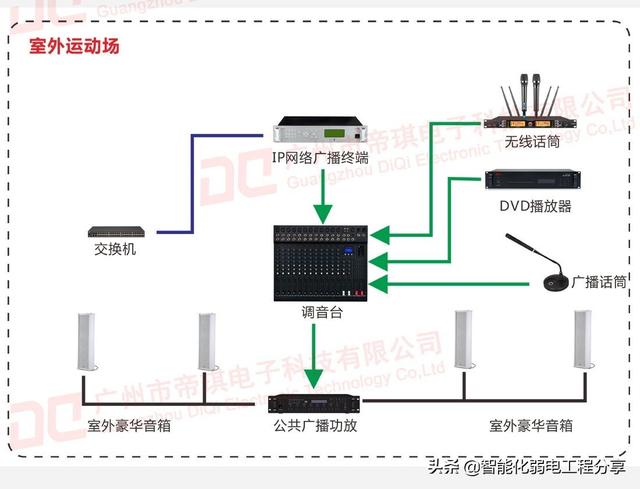

2、终端机本地可外接音源及话筒,同时可远程点播、U盘点播、录音等,适用于配置在本地需任意播放音频信号、广播的环境,如学校操场分控中心、田径场分控中心、报告厅、以及各分区弱电设备柜处,可外控多台功率放大器,并自动管理它们的电源。

产品概述:

1、标准机柜式设计,高亮LCD显示屏,人机操作使用遥控键盘,人性化人机操作界面。

2、音频采用硬解码形式,内置硬件编解码芯片,实现本地实时信号采集功能以及音频解码功能。

3、具有接收广播呼叫、广播功能:通过电脑可对单个或多个IP终端、分区、全区进行广播。

4、标配红外遥控器及面板集成19位操作按键,可点播服务器中音频文件,控制节目的快进、快退,播放、暂停及书签设置;顺序、循环等多种播放模式。

5、具有1路本地话筒、1路本地线路输入接口、1路线路输出接口,自带2×20W功放,能外接定阻音箱。

6、终端具有远程优先功能,能实现自动强插功能,实现分级优先、紧急播音等。

7、终端内置智能电源管理功能,能外接周边设备,如功放等设备,根椐声音自动开启或关闭外接功率放大器的电源。

8、具有短路接口:可以设置终端使用过程中输出一个短路控制信号。

9、具有三级信号优先功能,高级别可打断低级别的广播。

10、标配1路USB接口,支持U盘播放和录音,能将本地的内容进行实时录制。

11、支持全双工双向对讲,自带回声消除功能。

12、标配2路10/100M RJ45网络交换机接口,接口无输入输出之分,支持DHCP自动获取IP地址。

13、终端机能任意设置待机时间长短,时间可从:1—99分钟之间任意设定,用户可根据各个分区具体情况,来任意设定在任务结束后,多长时间关闭功放,以方便用户举行各类活动。

14、具有终端馈送功能,可直接通过终端本地操作或通过IP广播软件操作将本终端的声音通过网络传送到其它指定的一个或多个终端。

15、(可选配)具有无线遥控模块,设备加配一个12键的遥控器,可对每个按键进行自定义,实现服务器广播定时任务的无线遥控启动功能,也可将本地讲话及播放的音乐进行实时广播到指定的任意分区。无线遥控距离可达1000米(无障碍)。

16、(可选配)具有TF卡模块,可实现断网自动打铃功能,能定时将服务器中的定时广播任务自动更新到TF卡中,以保证在断网时打铃为最新的定时广播任务。

17、(可选配)具有2A-24V强切模块,可控制打开强切音量开关。

18、(可选配)具有1路RS232串口,RS232串口可外控电源时序器、分区控制器、24V强切电源等设备。

19、(可选配)具有文本语音模块,实现软件直接发起文字转语音广播。

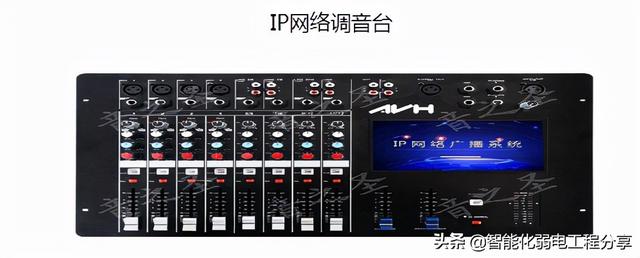

IP网络调音台深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第27张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

产品用途:

1、上柜式安装,专业调音台设计,具有7寸触摸显示屏。

2、IP网络调音台可外接音源及话筒输入,可本地或网络同步输出,适用于配置在广播站,操场,分控中心,控制中心,管理中心等多个重点领域。

产品概述:

1、12路IP调音台,独特的上柜式安装设计,高档金属面板,美观大气。

2、具有7.1寸电容触摸屏,液晶显示,个性化人机操作界面,简单易懂。

3、采用高速工业级芯片,嵌入式处理器,运行稳定可靠。

4、具有4组单声道输入接口和独立的增益调节旋钮,4组8路立体声输入接口和平衡调节旋钮,同时每组均具有三段均衡调节和单独推子调节,各设独立开关按钮,方便操作。

5、具有多路立体声音频输出(适合各种类型插头),同时支持录音输出和监听输出,并带有输出选择按钮。

6、具有终端馈送功能,可直接通过本机操作或软件操作,将本地输入音源、存储音源传送到网络的其它一个或多个终端中。

7、具有RJ45网络接口,有以太网口的地方即可接入,可实现跨局域网、跨广域网的使用。

8、具有一路紧急强切接口,通过话筒可实现对全区紧急喊话,方便插入紧急通知等,且可对话筒音量进行调节控制。

9、具有2个USB接口,1个SD卡插槽,同时支持外接鼠标操作。

10、具有TF卡插口,短路输入输出接口,短路接口可触发消防报警功能或触发自定义快捷键功能。

11、具有数、模同步混音功能,可将服务器中的数字信号与调音台模拟信号进行混音后同步输入到网络中直接进行播放。

12、具有本地自定义8×4组和服务器自定义8×4组编程快捷键,可任意设置的自定义快捷键高达64个,可实现一键开启本地或网络对广播系统中其任意终端广播讲话或音乐播放的功能,方便快捷。

13、可自定义开启屏幕加锁功能,防止误操作,同时具有1-99分钟待机时长,节能环保

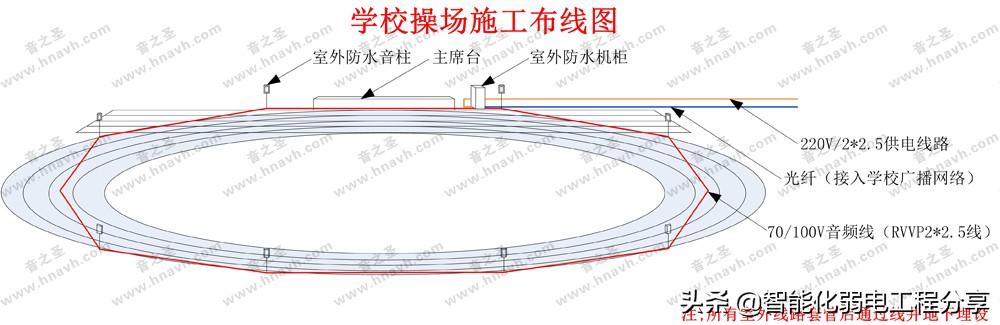

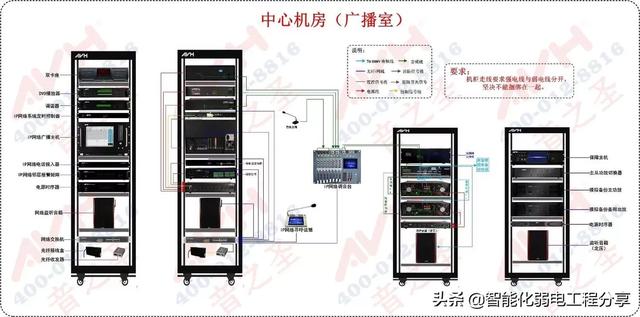

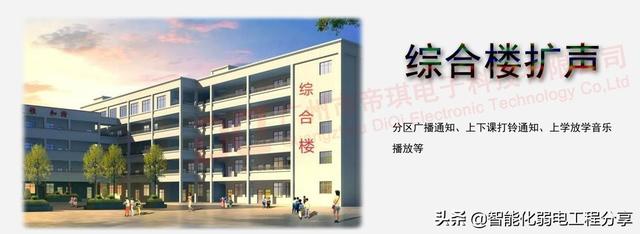

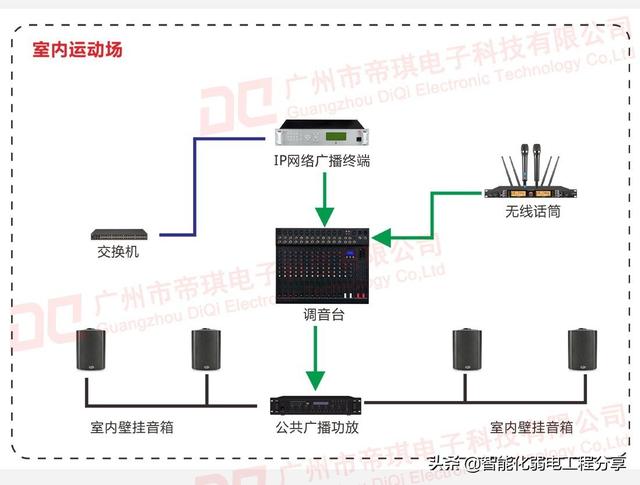

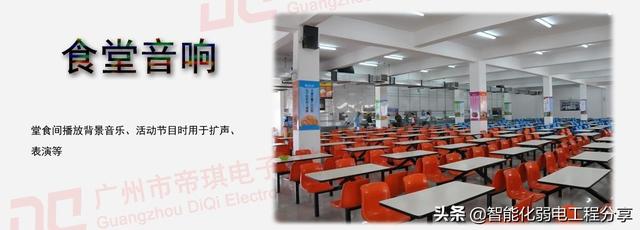

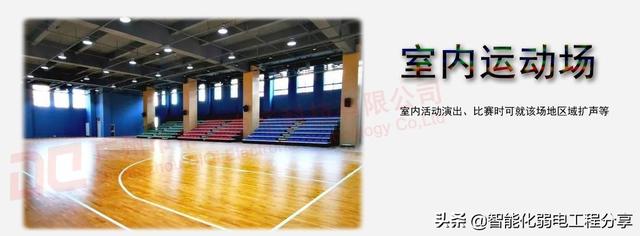

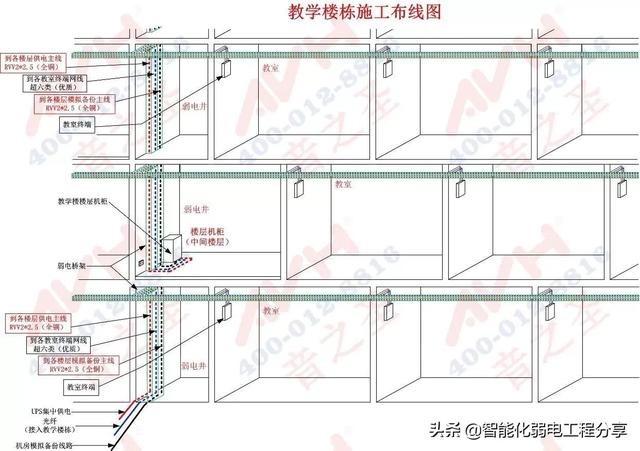

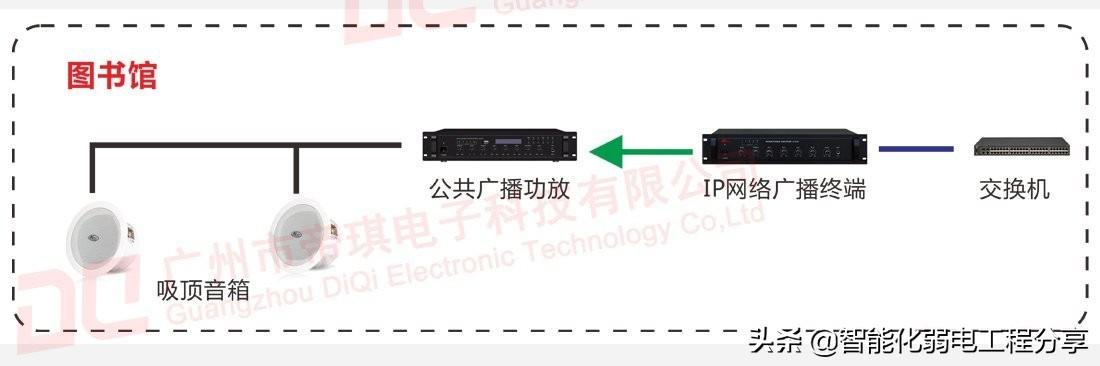

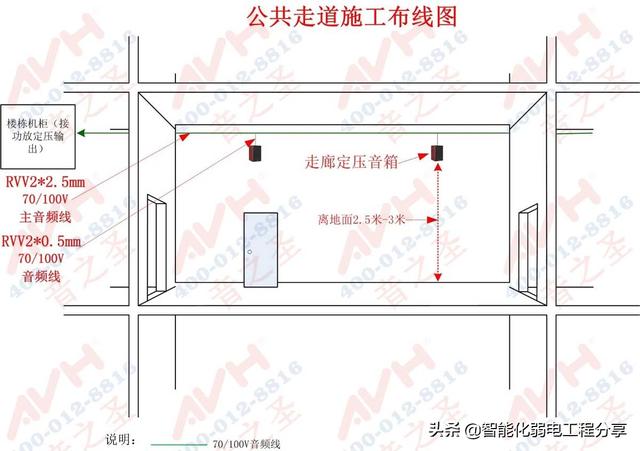

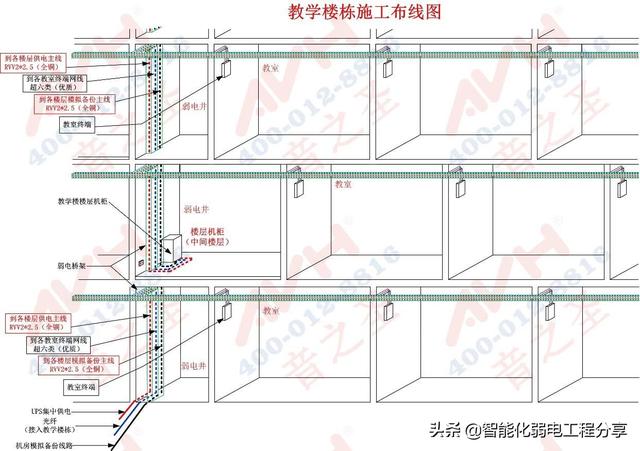

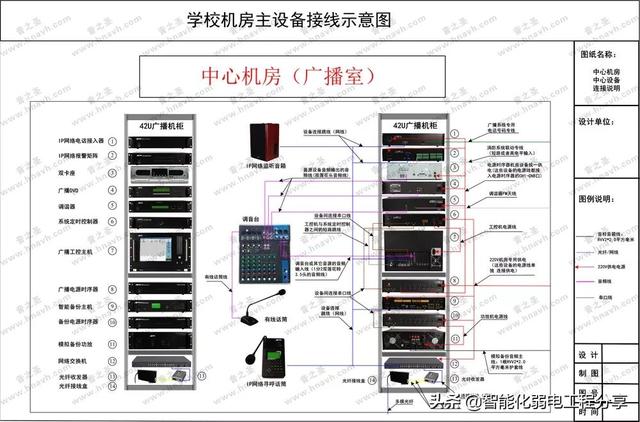

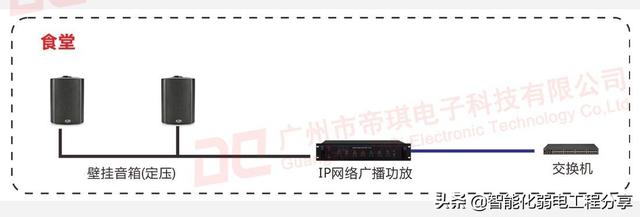

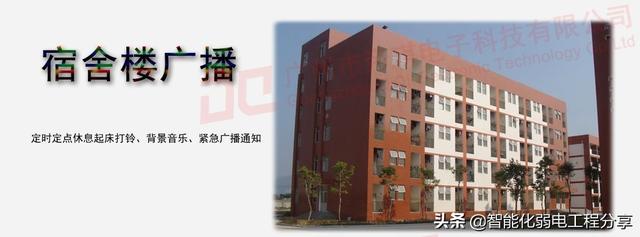

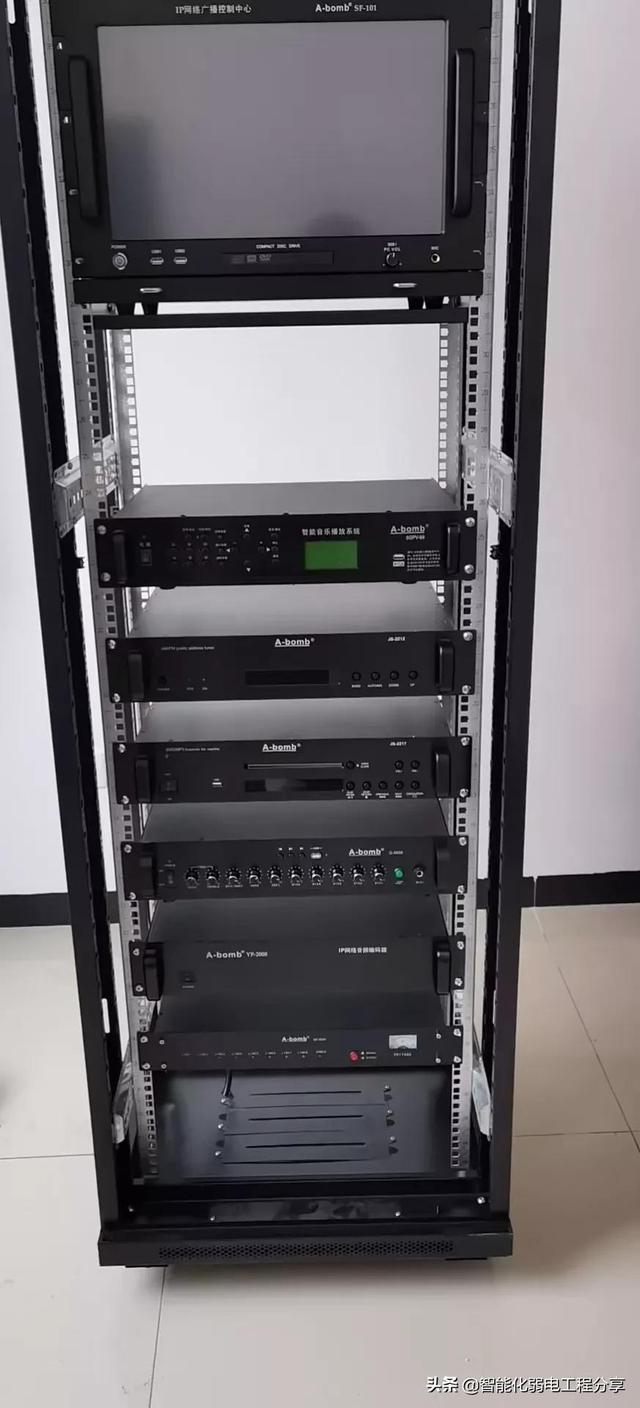

施工案例分享深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第28张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第29张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第30张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第31张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第32张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

1. 校园广播系统 • 传输方式

公共广播系统一般有模拟和数字两种传输方式。

模拟传输:

广播系统采用有线定压传输方式,传输电压70V或100V。室内较近地方也有定阻传输方式,但一般不超过20米。

数字传输:

IP设备采用网络传输,具体要求同网络设备。一般100米内采用网线传输,超过100米采用光缆传输。

对线路衰耗要求:

在公共广播系统中,从功放设备的输出至线路上最远的用户扬声器间的线路衰耗应符合以下要求:

采用定压输出的馈电线路,输出电压采用70V或100V。

功率放大器的容量计算方法:

业务性广播系统的计算方法:P=K1×K2×ΣPo式中:

P--功率放大器输出总电功率(W);

Po--Ki×Pi,每分路同时广播时最大电功率(W);

Pi--第i分路的用户设备额定容量;

Ki--第i分路的同时需要系数;

服务性广播时,客房节目每套Ki取0.2-0.4;

背景音乐节目Ki取0.7-0.8;

K1--线路衰耗补偿系数线路衰耗1B时取1.26;线路衰耗2dB时取1.58;

K2--老化系数,一般取1.2-1.4。

传输线缆的选择:

广播线路宜采用铜芯塑料绞合线;各种节目信号线应采用屏蔽线。

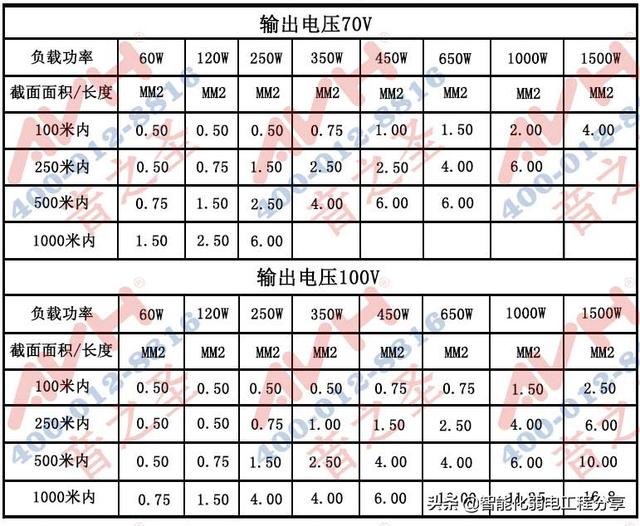

下面是定压传输线缆选择参考:(仅供参考)

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第33张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

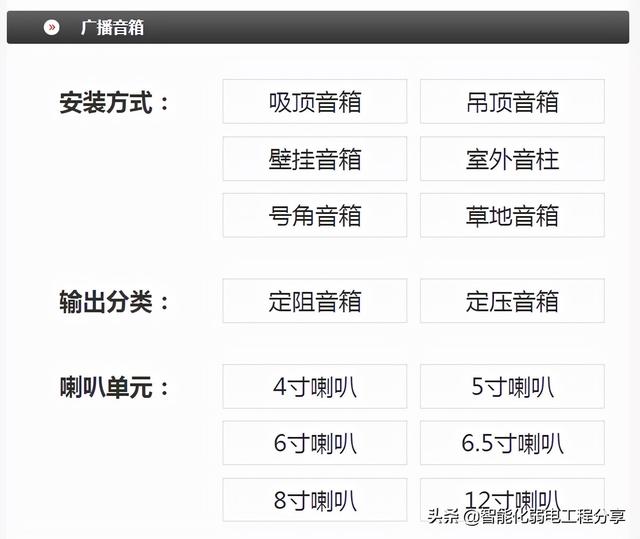

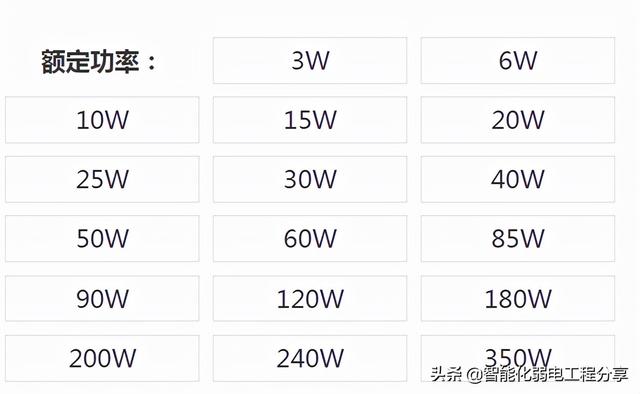

2、校园广播系统 • 扬声器设置

扬声器的布放要求和整个系统相匹配,同时其位置的选择也要切合实际,主要分以下几大类:

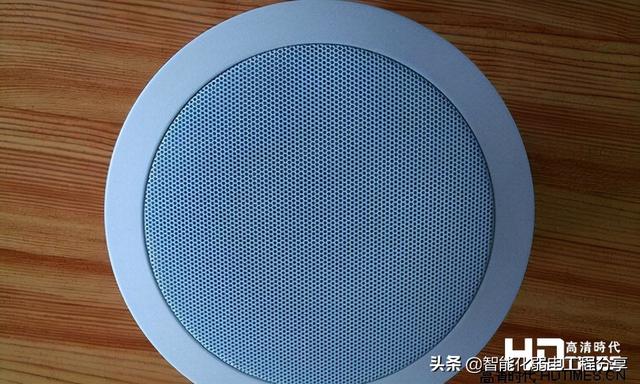

定压音箱和定阻音箱的区别是什么? 如何区分?吸顶音箱一般分为定压音箱和定阻音箱,两者之间既有共同点,也有不少区别。今天我们主要来分析下定压音箱和定阻音箱的不同点,看看它们之间的区别到底是什么,以便普通消费者能够在第一时间购买自己想要的音箱。

什么是定压音箱定压音箱简单理解就是以电压来推动扬声器。其特点是输出电压大,电流小,应用于公共场所,只要将音箱并联在一条普通的电线上就可以了。深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第34张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

什么是定阻音箱  定阻音箱就是一般家用的AV功放,是以电流来推动扬声器。其特点是电流大,电压小,多使用家庭影院,KTV,舞台。

1、输出形式区别:  1)、定压不是电压一定,而是输出形式是定压,它要求负载的额定电压一定。定压功放以多个定压音箱并联的形式连接,只要总功率不超过定压功放的总功率。  2)、定阻音箱要求输出负载电阻一定。 在定阻音箱(功放)中如果负载阻抗发生变化,功率就会发生相应变化。8欧姆100W的定阻功放接4欧姆就变成接近200W。

2、应用场所不同:深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第35张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

  1)、定压音箱主要应用于公共场合的公共广播,因为公共广播音箱和功放的距离比较远,而且一台功放机通常要连接多个小功率的音箱。为了减小线路损耗,避免系统中某个喇叭开启或关闭对其他喇叭的音量造成影响所以定压功放高电压低电流输出〔相对的〕。定压连接功放多个音箱,只要将音箱并联在一条普通的电线上就可以了。

  2)、定阻音箱多用于家庭背景音乐、家庭影院、KTV、舞台,因为家庭背景音乐、家庭影院、舞台等音箱与功放的距离比较近而且不需要连接很多的音箱,所以定阻功放高电流低电压输出,连接功放和音响应选用专用的音箱线。

3、音质区别  定压音箱用在音质要求不是很高的大空间,反之定阻音箱由于传输的限制只能传输100米以内,故一般用在小空间音效相对要好得多。因为定压音箱在电路上使用了变压器,所以其音质受到了一定的影响。但是如果选用优质的广播音箱完全可以提高广播系统的音质。

如何区分定压或定阻音箱  音箱的后面标注电压的是定压音箱,标注电阻的是定组音箱。一般来说定制音箱比较常见。如何选购定压或定阻音箱  通常选择定压或定阻的基本原则是:当走线较短、音箱数量较少、对音质要求较高时,可选择定阻方式传输;当走线较长(超过100m,注:此为相对数据)、音箱数量较多、对音质要求不高时,可选择定压方式传输。深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第36张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

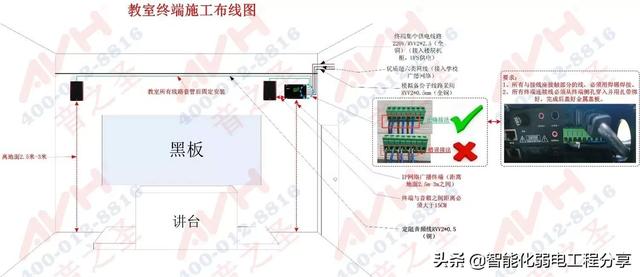

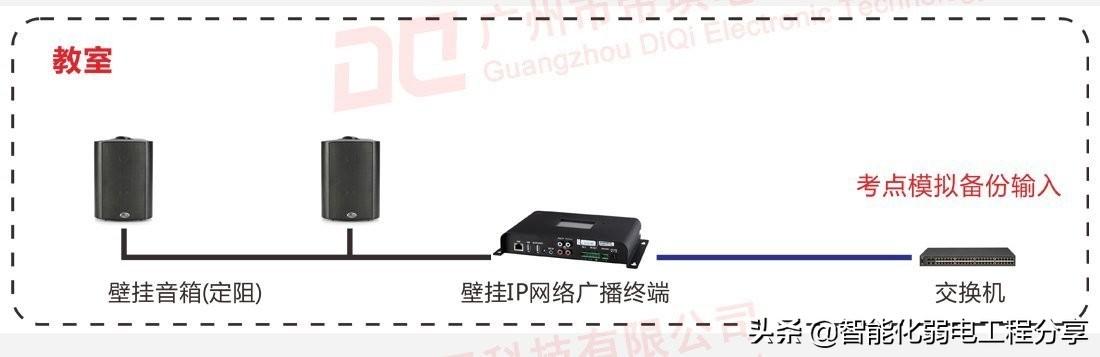

1.学校教室

常规教室一般选择定阻音箱,配合IP终端在黑板顶上对称布置两个音箱,功率大小一般为10~15W。

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第37张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

对于大一点的教室,比如阶梯教室,需要根据场地大小来选用音箱,一般采用定压音箱四周均匀布置。

对于食堂等面积相对来说比较大的场所,根据面积大小可选择30W~40W的室内壁挂音箱,一般为2~4只。

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第38张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

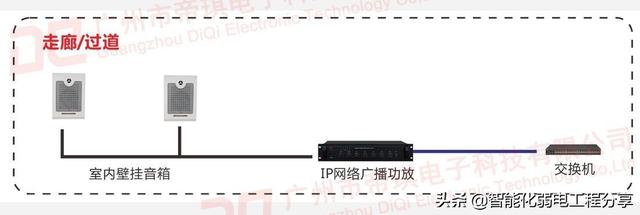

2.走廊

校园场所的走廊,一般学生也比较闹,又和室外处于半相连状态,所以要求喇叭功率更大些,在走廊安装音箱时可以考虑用木质壁挂音箱,采用每15米左右装一个15W的木质壁挂音箱,效果较好。

对于一些学校综合楼有吊顶的走廊,可以考虑安装天花喇叭,美观,一般7米左右装一个3W或5W的吸顶音箱。

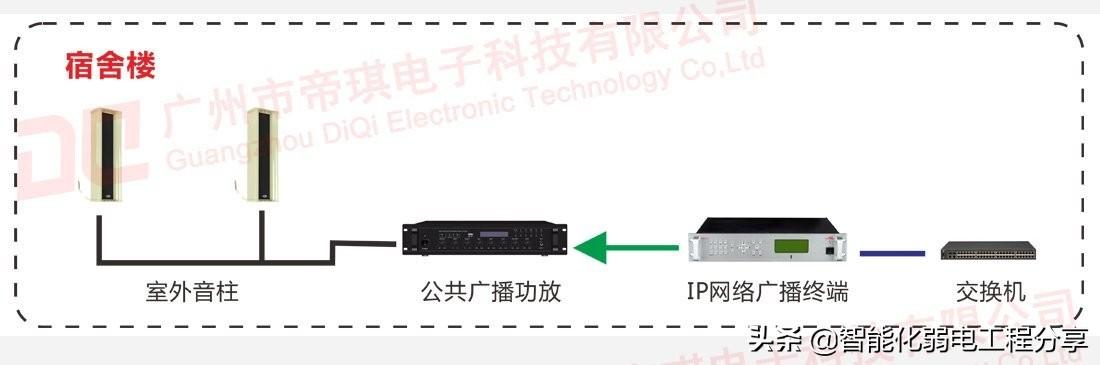

对于宿舍楼走廊,由于宿舍楼内相对较安静,在安装音箱时可以考虑每层装2只15W壁挂音箱,

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第39张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

3.室外场合

室外音柱一般来说是按面积来布置的。室外主要有两种喇叭:一种是大功率音柱;另一种是室外草地喇叭 。

3.1.对要求覆盖面积广、效果好、音质高的400米标准田径场,一般考虑采用150W室外豪华音箱,沿田径场一圈布置8个左右,以满足学校对高声压级的要求。

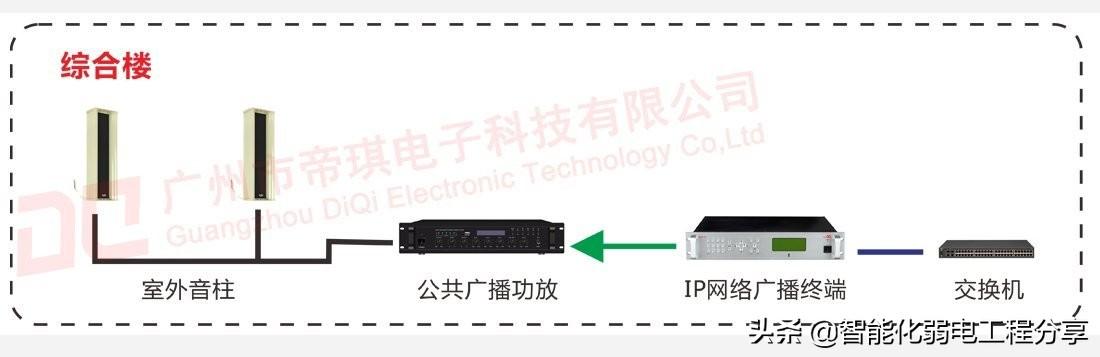

对于一些宿舍楼或办公楼外面,一般来说选择安装两只室外60W音柱,60W音柱可辐射范围一般为400平方米左右,其它场所结合具体情况来设计。

安装室外音柱,有些地方就要涉及立杆或者挂在墙壁上。如果是立杆的话,一般建议立杆高度为3.5m最佳;如果是壁挂的话,尽量安放在朝覆盖区域靠前的位置,高度也在3m左右最佳,一般以安装在二层,同时尽量将音柱上端部分往前倾斜10°~15°,以达到最佳效果,具体看现场情况而定。

3.2.室外草地喇叭,

一般学校要求声响效果比较高,因此,可以考虑隔15米左右或是300平方米左右布一个,学校可根据实际情况或资金情况来选择。

3. 校园广播系统 • 供电要求

小容量的广播站可由插座直接供电;容量在500W以上时,设置广播控制室,其供电可由就近的电源控制器专线供电。

交流电压偏移值一般不宜大于+10%,当电压偏移不能满足设备的限制要求时,应在设备的附近装自动稳压装置。

广播用交流电源容量一般为终期广播设备的交流电耗容量1.5-2倍。

3.1、校园广播系统供电与接地具体要求:

电源负荷要求:公共广播系统交流电源的负荷应符合中华人民共和国行业标准《民用建筑电器设计规范》JGJ/T16-92中第3.1.1.1条所规定的负荷标准。

公共广播系统的电源:应该从配电室内的低压配电屏(柜)供给二路独立电源,与扩声系统控制室配电箱(柜)内互投。配电箱(柜)对扩声用的功放采用单相三线制(L+N+PE)放射式供电。

引至前置信号处理机柜、功放设备等交流电源的电压波动超过设备规定时,应加装自动稳压装置。

控制室应设保护接地和工作接地,具体要求按中华人民共和国行业标准《民用建筑电器设计规范》JGJ/T16-92中第21.6.4条所规定的原则处理。

具体要求如下:

●单独设置专用接地装置,接地电阻不应大于4欧姆。

●接至共同接地网时,接地电阻不应大于1欧姆。

●工作接地应构成系统统一点接地,接地的具体要求按中华人民共和国行业标准《民用建筑电器设计规范》JGJ/T16-92中第14章的规定。

3.2、校园广播供电与接地的施工规定:

所有接地极的接地电阻应进行测量,经测量达不到设计要求时,应在接地极回填土中加入无腐蚀性长效降阻剂;控制室内接地母线的路径、规格应符合设计要求。

施工时应符合下列规定:接地母线表面应完整,无明显损伤和残余焊剂渣,铜带母线光滑无毛刺,绝缘线的绝缘层不得有老化龟裂现象;接地母线应铺放在地槽或电缆走道中央,并固定在架槽的外侧,母线应平整,不得有歪斜、弯曲。

母线与机架或机顶的连接应牢固端正,系统的工程防雷接地安装应严格按设计施工,接地安装应与土建施工同时进行。

4. 校园广播系统 • 线路的敷设要求

随建筑施工同步敷设管道时,有条件的应将管道敷设在建筑体内,并要求按建筑敷设规范选用管道的材料和敷设方式,对不便敷设在建筑体内的管道,宜采用镀锌钢管、PVC管,封闭金属线槽或封闭 PVC 线槽(各管线之间应该有 20 公分以上的间隔)。

对大型系统的主干线,应采用封闭金属桥架敷设,强电和弱电桥架应严格分开(不得与照明、电力线同线槽敷设),分别走各自的弱电井。

IP网络广播功能深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第40张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第41张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

播放功能可实时语音广播、背景音乐播放、定时打铃和电台节目转播等。

分区广播可对单个、局部或全部区域进行任意广播,不同区域可同时播放不同的内容。

远程控制可实现遥控控制、移动端、公网客户端远程控制及广播。

双向对讲可实现控制端与控制端、终端与控制端之间相互寻呼和对讲。

环境监听可在主控室监听IP网络终端所在地周围的声音实况,而且不影响网络终端的节目播放。

消防联动可与消防系统对接,实现消防联动,在紧急时刻多一份保障。

电话广播可通过手机、电话广播,随时随地发布广播通知。

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第42张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

公共网络广播范例:深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第43张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第44张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第45张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第46张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第47张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第48张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第49张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第50张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第51张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第52张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第53张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第54张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第55张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第56张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第57张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第58张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第59张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第60张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第61张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第62张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第63张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第64张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

深入讲解公共广播系统,IP网络广播架构组成与设计方案和施工案例-第65张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

好了今天的分享就到这里,感谢你的关注,我们下期再会!

标签: IP广播

抱歉,评论功能暂时关闭!
