用户概况及需求某部队新建一栋建筑为四层楼,每层20间房,共计80个房间,房间面积为35平米,无吊顶,现需要建设一套智能广播系统。具体要求如下:

1.无人值守功能,自动播放

设置好广播的播出时间、播出区域、播出音乐后,所有的功能都由主控计算机完成,达到背景音乐的自动播放,全自动无人值守。

2.任意分组、单独控制

系统可对单一房间播放广播,也可对任意几个房间组合分组广播,不受房间位置影响。

3.消防联动

广播系统需要预留与消防系统的接口,在出现紧急情况时,将切换到消防广播,进行人员疏散指导。

4.要求选配的音箱美观大方,音质优美

要求整体工程布线规范,系统设备选用合理,操作方便,符合发展需求。

部队广播-部队IP网络广播系统设计方案-第2张图片-深圳市弱电系统集成供应商-【众番科技】

需求分析与设计根据该部队对广播系统的实际功能需求,结合现有情况,同时考虑到未来的扩展。我们对该部队智能广播系统设计如下:广播系统基本组成:音源部分、控制部分、传输线路、终端扬声器配置等。

1.音源设计

※ 数字音源设计

数字音源是计算机输出的音频信号,它播放的是计算机中的数字音频文件,包括MP3,WAV,MIDI等音频格式,数字音源的特点就是能定时自动播出

※ 模拟音源设计

DVD播放机:DVD是最常用的一种模拟音源,主要用于播资料的光盘,本系统DVD设计采用Gmtd金迈视讯GM-8621T。

数字调谐器:又名收音头(AM/FM收音)用于收听并转播广播电台及重要新闻节目等,本系统调谐器设计采用Gmtd金迈视讯GM-8620T。

广播话筒:用于领导讲话,及各教官的讲话,播放通知,开会等,设计采用Gmtd金迈视讯GM-8620T。

2.控制系统设计

本次广播系统总体设计为网络传输。即IP网络广播系统,在智能控制方面采用IP网络主机服务器+IP广播管理软件,它即能控制IP网络终端(包括IP网络音箱、IP网络壁挂终端等),从而控设备广播。网络广播可控制到对每一个点的广播。

3.IP终端及音箱的设计:

房间设计安装壁挂音箱及终端,安装2*10W的IP网络壁挂终端GM-8016;壁挂音箱型号为GM-8001A(10W),该款音箱具有灵敏度高,频响范围宽,音质优美,外观美观的特点,根据房间数量配置。主要要用于广播通知、紧急集合、临时命令、音乐铃声等。

4.单点控制

IP广播系统可单独控制每个房间的IP网络广播终端,每个终端都有独立IP地址,系统按照用户指定的地址对一个或几个音箱进行广播,每个房间音箱可在系统管理软件中编辑名称,但IP地址是不变的,通过广播系统软件可以实现任意分组或定点广播。

5.紧急广播消防联动

如遇火灾及其他紧急事件发生时,广播系统可与消防系统联动,切换到消防广播,系统扩展配置ip网络报警主机GM-8007,能够通过自动和手动将背景音乐切换到消防广播,进行人员疏散,支持临层、临区报警;每个防火分区为一个广播分区。不影响其他区域的播音情况。

部队广播-部队IP网络广播系统设计方案-第3张图片-深圳市弱电系统集成供应商-【众番科技】

系统功能1. 数字IP网络广播系统核心;人性化操作,使用简单方便;

2. 广播终端不受限制,随意增减,任意划分区域、组(级/班)别;

3. 系统可实现远程监控、远程诊断广播终端;

4. 内置音频采集、编集软件,适用自制节目源,内置海量音乐库,适合各种不同用户需求;

5. 系统管理软件内置紧急集合军事训练警报功能;

6. 音频采集,供用户编辑、录制节目源;

7. 紧急喊话/领导讲话,优先广播功能;

8. 定时播放、节目编排,顺序播放;

9. 支持临层、临区报警;有报警时,会自动将本地警情通知各控制网点。

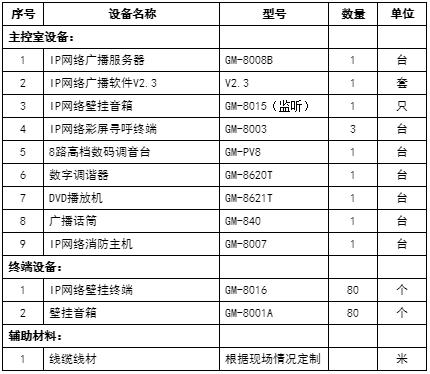

设备清单部队广播-部队IP网络广播系统设计方案-第4张图片-深圳市弱电系统集成供应商-【众番科技】
