智能通道门禁报警系统

智能通道门禁报警系统概述

根据某公司的环境以及需求,门禁报警系统的设计主要为了防范在布防时段内,不法分子从正门,上下楼通道,以及玻璃墙的非法闯入。其中9个点位为相应的玻璃墙设置,1个点位为正门设置,3个点位为上下楼通道设置。

设计(CAD图&设备)

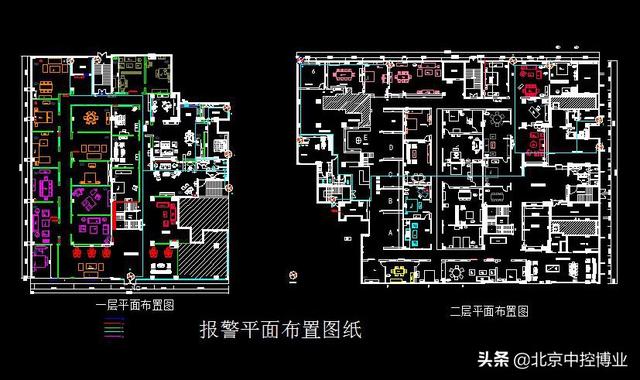

平面布局图:(已超连接到CAD图,打开超连接即可)

智能通道门禁报警系统-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

智能通道门禁报警系统

调试&验收标准

智能通道门禁报警系统调试步骤:

1.测报警线通断

2.报警主机接线(参考文末接线图);

智能通道门禁报警系统-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

智能通道门禁报警系统

3.设置防区;

4.设置报警电话;

5.测试各个红外报警功能(设防,撤防,消除警报,电话报警);

智能通道门禁报警系统验收标准:

1.红外报警能够正常报警;

2.报警主机是否能够正常报警,报警之后能否正常电话报警

注意问题

1.每一路线的最后一个红外幕帘通讯线的最末端需串联一个电阻

2.扩展模块的地址码唯一不能重复

3.红外幕帘需要一个单独的12V电源

4.设计和布线时候结合配备设备(如ZK-TCQ001红外探测器布线时注意贴墙根,为了固定方面)
