一. 需求分析

根据招标书的要求，在完成了门禁子系统和报警子系统后，我们的设计能以极低的成本完成巡更子系统的建设。在巡更子系统中，采用报警子系统的硬件设备数据采集器与I/O接口板接入89个巡更钥匙，完成对巡更的硬件管理，不采用读卡的硬件设备，主要是考虑巡更钥匙能降低成本，是整个系统更经济，同时采用EsofNET的软件平台来实现成对巡更的软件管理包括与报警和监控系统的联动功能，保证整个巡更管理系统的在线管理以及完成了与门禁、停车场、电梯的一卡通管理模式。

二. 巡更管理系统功能及特点

智能门禁巡更管理系统

2.1 主要功能

巡更管理系统的主要功能是对巡更工作实现自动化管理，防止巡更管理的差错和保护巡更人员的安全。巡更子系统能编制多条巡更路线。这些路线能按设定的时间表自动启动或人工启动。被启动的巡更路线能人工暂停或中止。巡更中出现的违反顺序、报到早或报到迟都会发生警报。这些功能，保证了巡更管理工作的质量，保证了巡更人员发生意外时，控制中心能及时了解情况并进行处理。

2.2 主要特点

A.投资少：在设计门禁管理系统和报警子系统时，对大厦的重点部位和通道都作了要求――安装了门禁控制器或报警探测器。我们在巡更的时候，主要也是为了对这些重点部位和通道进行检查。这样，我们如果能利用门禁子系统的读卡机和报警子系统的前端驱动器中的输入点，我们就能用很少的成本，建立起巡更子系统。我们选用的ELID的EsofNET系统就有这样的特性。

B.智能化在线工作：由于报警子系统是在线方式。所以，在此基础上建立的巡更子系统的工作方式也是在线式的。只有在线式的巡更管理方式才能既保证巡更管理的高质量，又能保证巡更人员在发生意外时，能及时得到控制中心的帮助。

C.使用钥匙：当借用的报警子系统数据采集器及I/O接口板的时候，巡更人员主要使用巡更钥匙。在巡更管理模块中，可以看到巡更人员报到时的钥匙号，而不是单收到报到信号。这样，对巡更人员的管理更严格。

D.方便升级、维护：如果在需要巡更的地方，没有前端驱动器可以接入，我们也能方便地增加这些设备。这些设备均是模块化设计的标准产品，在系统中有管理余量时接入是很方便的。

三. 巡更管理系统组成

巡更管理系统的主要设备分前端设备和后端设备。前端设备主要是，后端设备对前端已采集到的信号处理。它主要包括：巡更中心（工作站及相应巡更模块软件）、数据采集器。

3.1 巡更中心

――计算机工作站

巡更工作站，安装巡更管理模块，负责对巡更工作的管理。在一般情况下，我们建议巡更工作站可与门禁或报警工作站合并。主要理由是：巡更管理的工作量比较小，大部分时间不需要启动该模块；巡更的管理工作由安全部门负责，设在安防控制中心的工作站对管理工作只有方便，没有麻烦；能减少建设和维护成本。

――巡更管理模块

巡更管理模块，在EsofNET下工作，同时，应该安装并设置了门禁子系统和报警子系统。巡更管理模块具有以下主要功能：

A.设置巡更路线：该模式允许通过标记读卡机或状态输入端绘制巡视路线图。警卫从一个端点巡视到另一个端点所需的最长及最短时间间隔可预先定义。定义时，我们取一个中间值，再设定它的允许误差。若在指定时间内警卫未巡视到下一个端点，系统将发生警报提醒系统操作员进行检查。与警报同时发出的还有一个提示对话框，提示巡更管理系统操作员应该做什么。这个提示是由系统主操作员编制的。

B.自动启动巡视：警卫巡视可由人工启动，也可由时限自动启动。自动启动巡视路线，有助于让巡更人员按时投入巡更工作。因为计算机不会因为人为的因素而推迟启动巡视路线。人工管理时，有时会人为地推迟巡更出发时间。这种人工管理的随意性，是安防工作的大敌。

C.自动动态显示巡视位置：系统能在布防图上自动动态显示最近巡视的位置和下一个应巡视的位置，以指示目前巡更的工作状态。

D.定义路线多：巡更管理系统顶多可定义256条路线。每条路线最多可接128个端点，因此每条路线能有最多127个路径。多条路线可被同时启动。巡更的路线是需要经常变更的，不然就会形成规律。而有规律的巡更是没有意义的。所有的非法闯者都想搞清楚警卫是如何巡更的。

F.设置巡更组：可从EsofNET数据库中选择一些已登录的保安人员来组成巡更组。每个巡更组至少有一个保安人员组成。这样安排巡更时可做到更科学、更合理，能避免很多人情管理。

G.巡更操作：对一活动的巡更，您可通过提示按钮来中止、恢复、取消。这主要是为方便系统操作员在发生意外情况时，可以对正在活动的巡更进行控制。

3.2 巡更钥匙开关

A.钥匙手动操作：巡更开关采用钥匙手动控制方式。报到时，插入钥匙，转动90度报到。报到后反转90度拔出。

B.标准暗盒安装：巡更开关安装在符合国际的86暗盒上。

极小的接触电阻。

巡更开关的触点使用银镍合金制造。除了具有极小的接触电阻外，还有寿命长的特点。该种型号的开关拥有CE、BS认证。

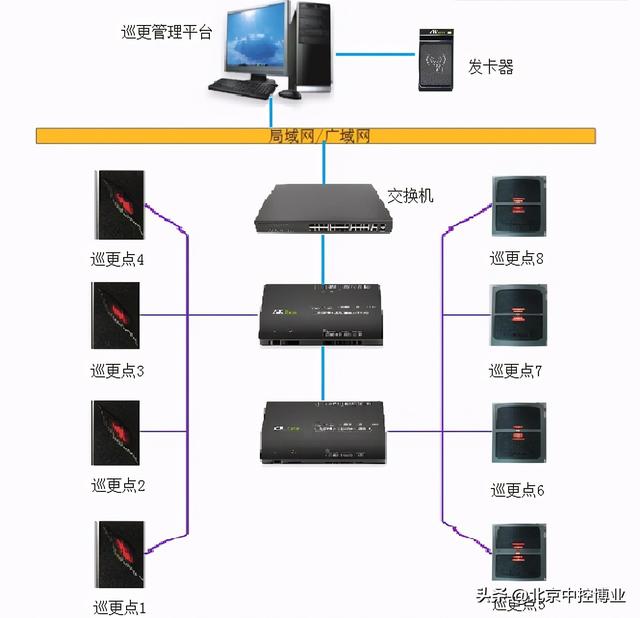

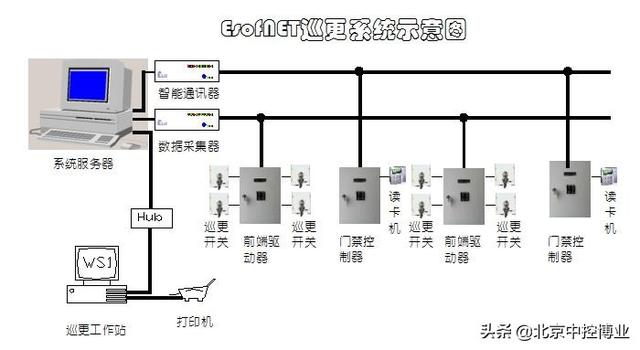

四. 工作原理图

巡更管理系统
