随着网络规模的增长,我们看到了从传统的三层网络架构向更平坦、更宽的 Spine-Leaf 架构的转变。现代电子商务、社交媒体和云应用程序大多使用分布式计算为客户服务。分布式计算是指服务器与服务器进行对话并并行工作,以创建动态 web 页面并回答客户问题;它需要相同的延迟。等待结果会让客户不满意。我们需要一个网络架构,它可以均匀地增长,并为现代应用程序提供统一的延迟。

这些问题的解决方案来自于一种网络架构,就是“Spine-Leaf 架构”。自1952年 Charles Clos 首次引入多级电路交换网络(也称为 Clos 网络)已来,这个想法就一直存在。这种网络架构的主干称为 Spine (脊柱),每个 Leaf (叶子)都从 Spine 连接到进一步扩展的网络资源。只需添加更多的 Spine 或 Leaf 交换机,网络就可以均匀地增长,而不会改变网络性能。本篇文章易天光通信(ETU-LINK)就带大家了解下Spine交换机、Leaf交换机以及它们之间的布线方式。

1、Spine交换机

Spine交换机可以采用32*40G QSFP+交换机或者16*100G QSFP28交换机,通常Spine 交换机上可用端口的数量决定可以连接到 Spine 的 Leaf 交换机的数量,从而决定可以连接到网络的最大服务器数量。

2、Leaf交换机

在选用Leaf 叶交换机时,要考虑上行端口的数量,它决定了可以连接到多少个 Spine 交换机,除此之外还要考虑下行端口的数量,它决定了可以连接到 Leaf 交换机的服务器数量。

3、Spine-Leaf架构布线方式

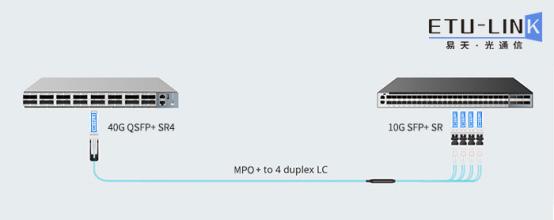

我们可以以易天光通信(ETU-LINK)的40G SR4多模光模块和10G SR多模光模块做为传输方案,通常Spin交换机都有4个上行端口,而Leaf 交换机端口的速率较高且接口较多。因为40G SR4可以与10G SR连接,所以我们可以将千兆Spin交换机上的10G SFP+上行端口插上4个10G SR光模块,在Leaf 交换机上的40G QSFP+端口插上40G SR4光模块,最后用MPO-LC光纤跳线连接将它们连接起来就可以了。

叶脊网络下的布线结构是怎么样的?-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

数据中心正在向 Spine-Leaf 结构转变,交换机制造商已经为新一代的数据中心交换机架构设计了先进的交换机系统,可以显著降低数据中心结构的复杂性和连接成本。
