联网门禁系统设备的布线与安装接线

admin 门禁考勤 927 0

先安装门禁设备与软件,并联机测试,再按要求调试与使用。

门禁系统的施工要做到规范,在安装前,首先要了解整个门禁系统的结构网络、功能,设计网络布局,采用RS485联网方式或者采用TCP/IP网络方式;第二合理选配单门、双门、四门控制器等,这样就可以进行布线,之后再安装门禁设备。

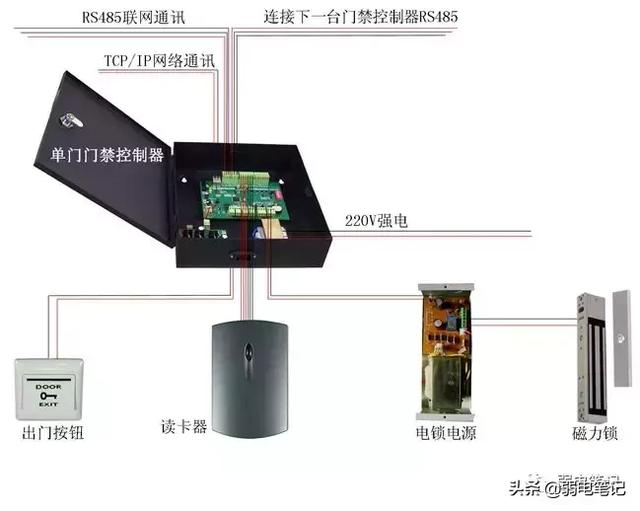

每个门禁控制单元通常情况下包括以下设备:门禁控制器、读卡器、出门按钮,以及电锁、电锁电源等;结构示意图如下:

联网门禁系统设备的布线与安装接线-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

其他设备可以选择使用:门磁、红外传感器、消防联动、声光报警器等。

一、门禁系统的施工布线

1、读卡器线:读卡器到控制器端口之间的线

建议用8芯屏蔽多股双绞网线(其中二芯备用,如果不需要读卡器声光反馈合法卡可不接LED线和蜂鸣器线),数据线 Data1 / Data0互为双绞,线径建议0.5平方毫米以上,最长不可以超过100米,屏蔽线接控制器的GND。

2、出门按钮线:出门按钮到控制器端口之间的线

建议采用两芯线,线径在1.0平方毫米以上。

3、电锁线:电锁到控制器端口之间的线

建议使用两芯电源线,线径在1.0平方毫米以上。如果超过50米用更粗的线,或者多股并联;或者通过电源的微调按钮,调高输出电压到14V左右。最长不要超过100米。

以下选用设备,在某些特殊情况下使用时,才需要布线。

4、门磁线:门磁到控制器端口之间的线

建议选择两芯线,线径在0.5平方毫米以上,如果无需在线了解门的开关状态 或者 无需门长时间未关闭报警 和非法闯入报警功能,门磁线可不接。

5、红外探测器线:门磁到控制器端口之间的线

建议选择两芯线,线径在0.5平方毫米以上,如果不需要红外布防,用来检测非法用户闯入报警功能,红外探测器线可不接。

6、声光报警器线:门磁到控制器端口之间的线

建议选择两芯线,线径在0.5平方毫米以上,如果不需要现场报警器提示,可以不接。

7、消防联动线:消防设备到控制器端口之间的线

建议选择两芯线,线径在0.5平方毫米以上,如果不需要消防联动功能,可以不接。

联网门禁系统设备的布线与安装接线-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

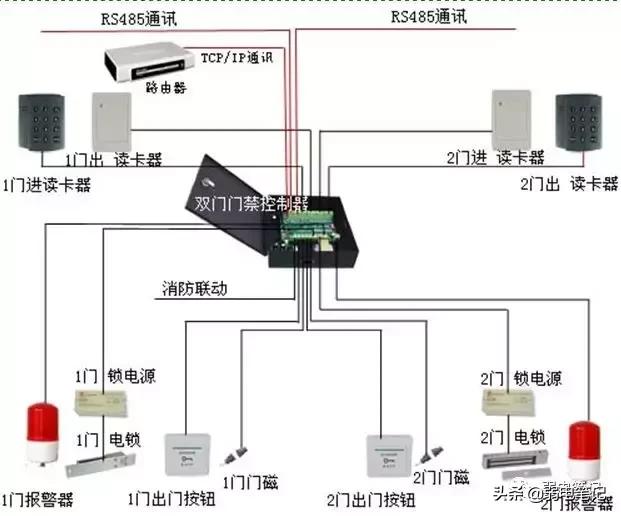

双门门禁控制单元现场示意图

二、门禁设备的安装

1、门禁控制器的安装

建议安装在门内侧的墙面,天花板上或弱电井等便于维护的地点

在安装门禁控制器时也应充分考虑安装和维护的方便性,安装步骤:

● 在离地大约1.4M的墙壁打四孔。

● 孔用直通塑料膨胀管3.5*27的填充,再把FA型螺钉3.5*25的扭进,螺钉离墙壁2mm左右即可。

● 把已经接好线的并已经通电测试OK的控制器挂孔挂入螺钉,整个控制器往下移9mm左右即已经固定,取下时把孔控制器整个上移9mm左右往外取下即可。

2、读卡器的安装

安装在门外或门内侧,高度是距地面1.45米,可以根据客户的使用习惯,适当增加或者降低;当进门和出门均要刷卡时,两个读卡器应该相距1米以上,特别要避免里外正对安装,以防干扰。

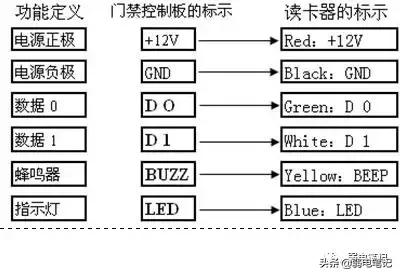

一般情况下,读卡器的两条电源线和两条数据线,必须接;蜂鸣器和指示灯线不接也能正常使用。

联网门禁系统设备的布线与安装接线-第3张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

检查读卡器的类型、安装及接线是否正确,最简单的方法是:刷卡是否有刷卡记录!

3、电锁及锁电源的安装与连接

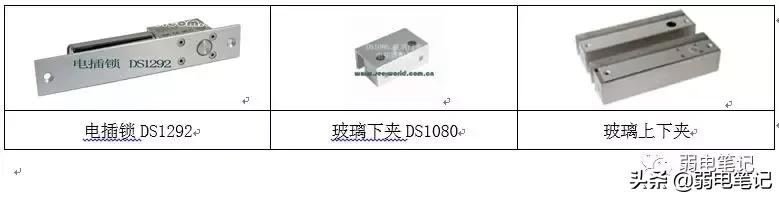

1、电插锁的安装

电插锁一般用于单开/双开玻璃门、上有框下无框玻璃门、上下无框玻璃门,单开/双开木门等,装在门的上方靠把手一侧。

联网门禁系统设备的布线与安装接线-第4张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

电插锁通过磁感应上锁。通过扣板上的磁铁感应后才能上锁,扣板一般装在门扇上方,关门后,扣板上的磁铁对正锁内感应开关,感应上锁,因此门关好后能自动上锁。

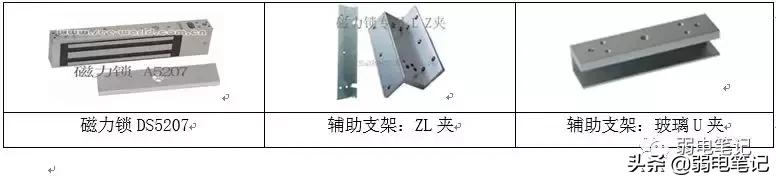

2、磁力锁的安装

磁力锁一般用于铁门、防火门

联网门禁系统设备的布线与安装接线-第5张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

3、在实际项目中,还可能用到电控锁、电机锁、静音锁、阴极锁等类型的锁,安装时请参考锁的说明书

4、电锁、门禁控制器与电锁电源的接线

不同性能的电锁有不同的接法,分常开型和常闭型,由门禁控制器的电锁继电器控制电锁的开启或锁闭。检查电锁安装及接线是否正确,最简单的方法是: 按出门按钮开门,看电锁动作是否正常。

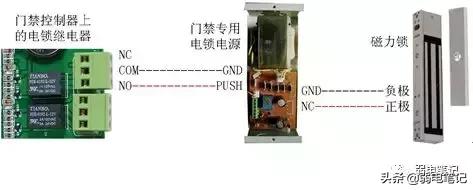

A、与门禁专用电源的接线

建议使用门禁专用电锁电源,门禁控制板继电器的常开端NO 接电源的PUSH 或 HANDLE,公共端COM接电源负极GND电锁直接接在电源上 。

如下图所示:

联网门禁系统设备的布线与安装接线-第6张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

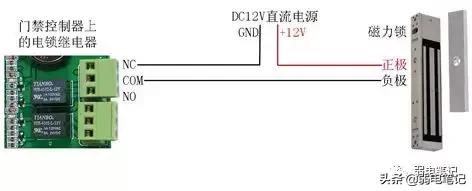

B、与普通12VDC电源的接线

电插锁、磁力锁等常闭锁,如下图所示:

联网门禁系统设备的布线与安装接线-第7张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

注意:阴极锁、电控锁等常开锁,电源负极接控制板继电器的常开端NO。

5、出门按钮的安装高度是距地面1.45米,可以根据客户的使用习惯,适当增加或者降低。

6、消防联动、门磁、红外、声光报警器的安装与连接

消防联动,当有来自消防系统的信号时,或接上消防设备有消防信号时,所有的门自动打开,用2芯线连接;门磁用来检测门的开关状态,装在门框上,用2芯线连接;红外探测器,用来感应非法人员接近门旁,用2芯线连接;声光报警器,用2芯线连接;当门磁检测到门没关,或红外探测到非法信息时产生报警,这时警声响起。

三、开不了门(电锁不动作)的问题

1、首先要排除电锁本身的问题,电锁坏了,或电锁电源功率问题,或电锁连线是否有问题;检查电锁安装及接线是否正确,最简单的方法是:按出门按钮开门,看电锁是否动作。

2、其次是刷卡开不了门,首先查看读卡器刷卡后是否有刷卡记录;

3、查看刷卡记录是合法卡还是非法卡记录,如果是非法卡请授权后使用。
