想给入户门换个指纹锁的念头已经不止动了一次,不过如果光换入户门锁而不解决楼道锁无钥匙开启的话,身上还是需要带把钥匙,而钥匙这东西,只要带了,一把,两把,三把就并没有什么区别。所以指纹锁的事也就一直搁置着,不过前些日子从绿米Aqara试用那获得了一把指纹锁,所以楼道门无钥匙开启这事,不得不解决了,以内领导发话了,你要是不解决楼道门钥匙的问题,你别相装什么指纹锁。

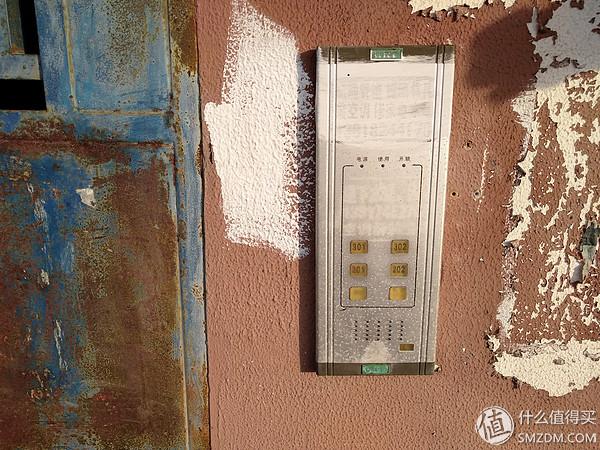

其实很多新建小区已经具备了手机开锁,甚至可以远程查看楼道门摄像头的功能,还有一些即使没有这样的远程功能,也可以通过密码开门,再有的也是有IC卡开门的功能的,IC卡就算不能复制,也是可以塞在手机壳里随身带的不是,但是可惜的是,楼主家的楼道门禁是10多年前的装备了,以上所有这一切都与楼主无关,不过前些日子去了周边其他一个小区,人家小区物业还是居委给楼道门装了一个微信扫一扫开门的玩意,大致是用微信扫描门口二维码,然后输入户号,业主那就能收到条请求开锁的微信,然后就可以选择开不开锁,不过这玩意的意义似乎不大,要么是家里门禁对讲坏了,不然站在楼道口不按门铃,还拿手机微信扫一扫……。要是说楼主不在家,那进了楼道也没用不是,除非业主自己也装了个可以远程下发临时钥匙的指纹锁,闲话不多说,先来看下楼主家的楼道对讲长啥样:

用手机开启楼道门禁,这下出门再也不用带钥匙啦!-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

一共就六个按钮,没有数字键盘,所以什么系统通用密码啥的就想也不用想了。所以只能自己动手来做改造了,其实比较简单的方法是在楼道门这边改造,因为有单键开锁的按钮,只要从开锁键这边引两根线出来,装个继电器,然后手机控制继电器就能完成开锁,但是毕竟是公共区域,就算是改装没问题,不影响安全,但是邻居看到了总会有些意见吧,就算现时不说,回头要是楼里发生啥入室盗窃什么的,也会觉得是你装的乱七八糟什么玩意导致的。邻里关系还是很重要的,特别是将来真不带钥匙了,系统又坏了的时候,还是需要人家帮你开门的是不?所以接着把目光放到了房内,房内的对讲系统是这样的:

用手机开启楼道门禁,这下出门再也不用带钥匙啦!-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

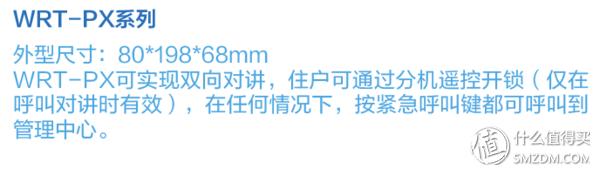

请大家忽略由于地区不均匀沉降造成的墙面裂痕,这事告诉我们新房一定不要急着装修,等它沉个1-2年稳定了再装修会比较好,当然,这条规则仅适用于上海这样的冲击平原,并且离海只要2,3公里的地方。还是说回到楼道对讲,此款对讲机型号为WRT-PX,上网查了下介绍如下:

用手机开启楼道门禁,这下出门再也不用带钥匙啦!-第3张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

所以这机器只能是在呼叫对讲时才能开锁,而不像有些系统,直接短接两根通信线就能开锁。看了下背面接线图:

用手机开启楼道门禁,这下出门再也不用带钥匙啦!-第4张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

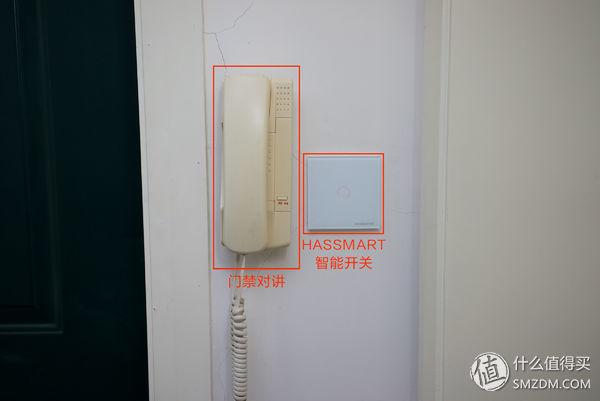

第一反应是这玩意应该带电,只要电压在5-12V之间,那么就可以往里面塞个arduino或ESP8266外加继电器实现自动或远程开锁。不过经过测量发现,只有3.分级报警控制线有4.9V的电压,但是当有负载接入的话,电压就降到了0.9V,完全不可用。难不成我还要单独从配电箱里接根电源线过来?那样做的话先不说丑,工程听上去就很浩大,不是花个1,2个小时就能解决的,而只要工作时长超过2小时的事,楼主就会无限拖延……例如众测报告……难不成就这么放弃了?不行,让我们再来看看对讲机位置:

用手机开启楼道门禁,这下出门再也不用带钥匙啦!-第5张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

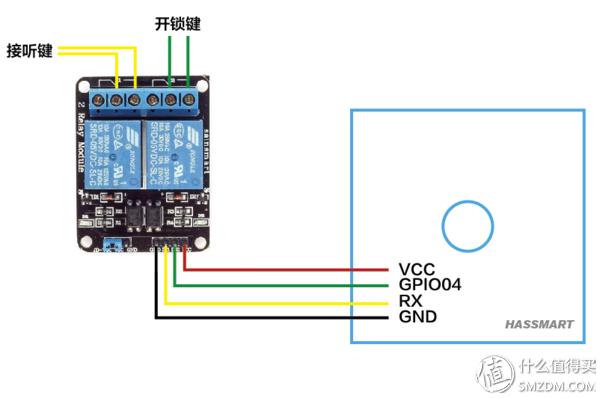

从图中可以看到,在门禁对讲机相隔2cm的地方,就有一个控制玄关灯的智能开关,而这个开关是Hassbian.com的Jones设计制作的基于ESP8285 MCU的单火WIFI开关。并且已经被我刷成了ESPEASY,一直看我文章的值友可能会知道,楼主家的智能家居系统,除了小米外,其他的节点几乎都跑在ESPEASY上,可以说“万物基于ESPEASY”。于是查了下文档,发现这个单开开关相对于二开,三开的开关额外多出了一个GPIO4的引脚可供用户使用,然后再和Jones确定了开关电路板上的3.3V引脚在正常工作时候是有电源输出的之后,就决定直接使用这个开关内的ESP8285作为门禁的开锁芯片,思路和电路如下:

用手机开启楼道门禁,这下出门再也不用带钥匙啦!-第6张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

其实电路非常简单,这里要着重讲的是,因为单开只有一个引出的GPIO04,但是要实现先接通对讲,再按开锁键,需要有两路继电器,所以,这里额外使用了刷机使用的一个RX引脚,这里不使用TX引脚是因为RX和TX属于硬串口,系统默认是高电平输出,而TX引脚还具有Debug的功能,即使系统内将Debug关掉,TX引脚仍然会时不时输出一些信息,这时可能就会将继电器触发,而RX引脚则相对干净一些,比较容易控制。

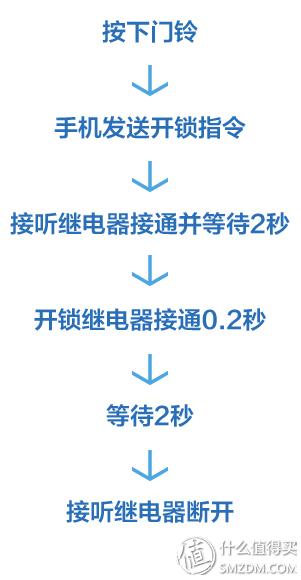

控制上逻辑如下:

用手机开启楼道门禁,这下出门再也不用带钥匙啦!-第7张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

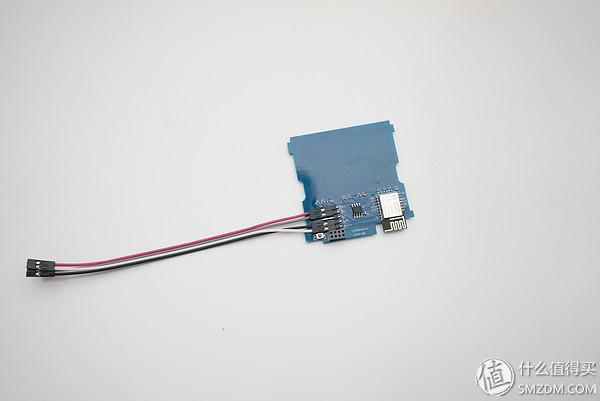

其实就是一个模拟人来接听,并按下开锁键的过程……,而通过反复实验,发现这个开锁键接通时间短了不行,长了也不行,0.2秒是一个非常稳当的数字,0.18和0.25就是开不了锁,所以之前自己开锁的时候,发现经常开不了锁……电路图和逻辑出来以后,就是动手干了,首先是从开关引四根线出来:

用手机开启楼道门禁,这下出门再也不用带钥匙啦!-第8张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

这个真的是没啥好讲了,杜邦线插上就成,然后把WIFI模块装回开关,不过大家要切记的是,无论是操作强电还是弱电,都需要在断开电源的情况下进行:

用手机开启楼道门禁,这下出门再也不用带钥匙啦!-第9张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

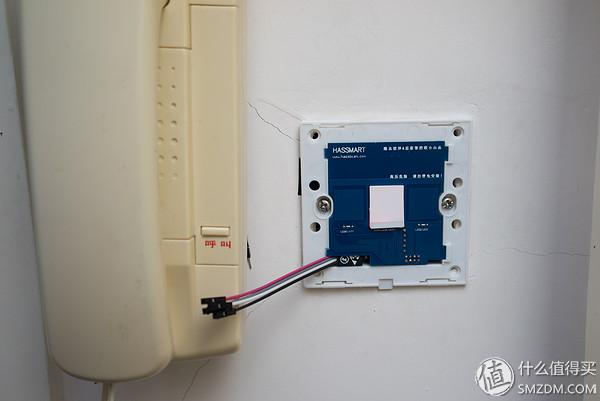

装回去时发现,PCB左下角芯片位置正好有空档可以把线引出,不过开关面板我们还是要动些手脚:

用手机开启楼道门禁,这下出门再也不用带钥匙啦!-第10张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

那就是在正面的左下方,用电烙铁烧出一块走线的缺口。装上面板后的照片还是看文末吧,我给漏拍了,这个也不打紧,下面是对讲机的改造:

用手机开启楼道门禁,这下出门再也不用带钥匙啦!-第11张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

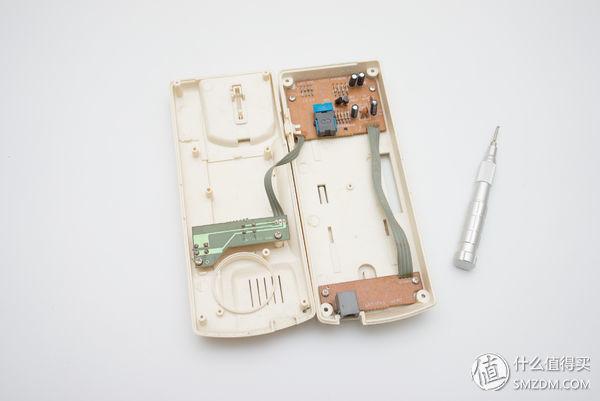

拆解机器拧拧螺丝这事就不多说了,大家都会。

用手机开启楼道门禁,这下出门再也不用带钥匙啦!-第12张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

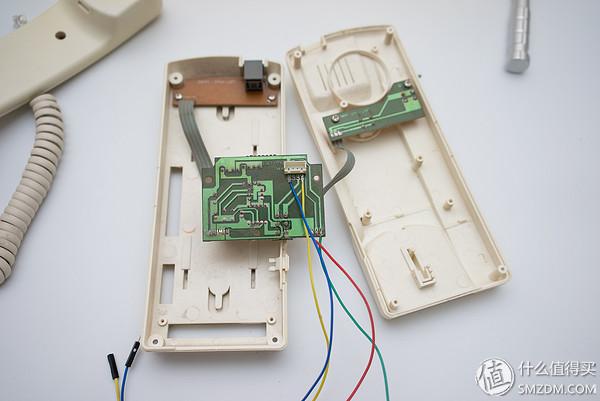

然后是找到应答弹簧开关对应接通的两路线和解锁开关对应的两路线,用杜邦线引出。

用手机开启楼道门禁,这下出门再也不用带钥匙啦!-第13张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

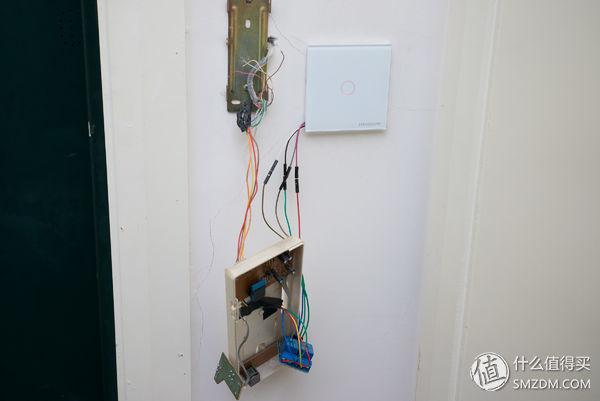

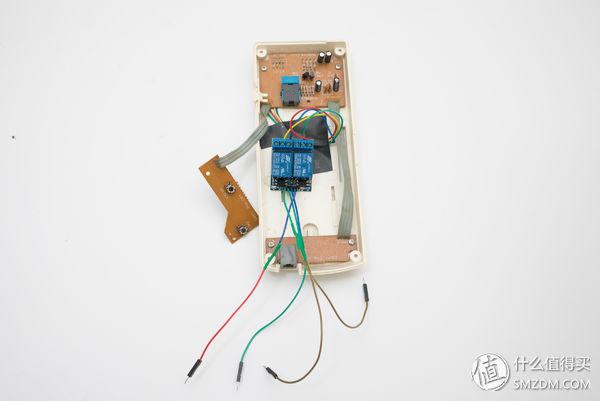

接着就是把继电器给装上,因为一头公,一头母的杜邦线手上没有,所以自己给接了几根,红色为+,绿色为-,棕色的是信号线,其实信号线最好也是分两种颜色,不过这个接线在外面,就不讲究了,错了交换下就成。这样接好了之后先不急着把对讲机装回,我们就先这样裸着去测试下功能:

用手机开启楼道门禁,这下出门再也不用带钥匙啦!-第14张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

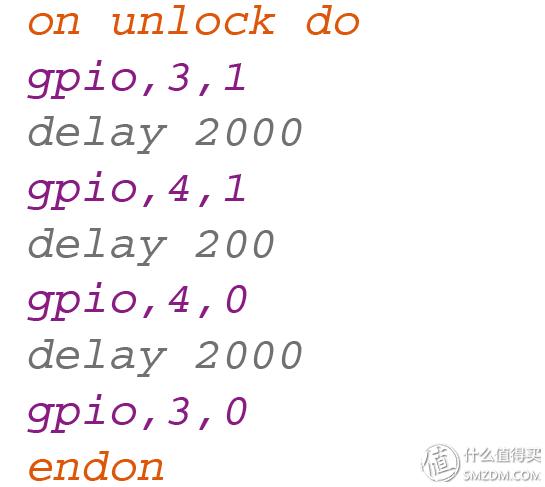

对了,ESPEASY的rules还没写,这里的rules是这样的:

用手机开启楼道门禁,这下出门再也不用带钥匙啦!-第15张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

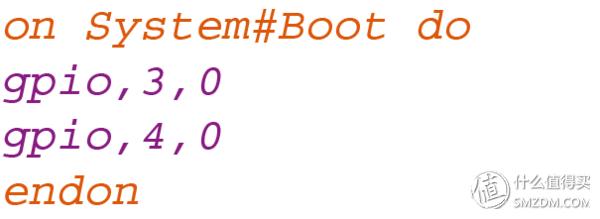

这样当系统接收到unlock的命令时,就会按我们设想的操作去执行模拟摘机,解锁的步骤。当然,因为这里面的GPIO03是RX接口,每次开发板重启的时候,RX都会被设定为高电平,所以,我们在rules里面还要加上一段:

用手机开启楼道门禁,这下出门再也不用带钥匙啦!-第16张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

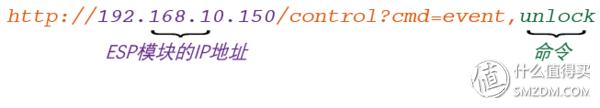

这段的意思是,在系统启动的时候,就将GPIO03和GPIO04都设定为低电平输出。而我们使用起来也非常方便,直接在浏览器发送一条命令:

用手机开启楼道门禁,这下出门再也不用带钥匙啦!-第17张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

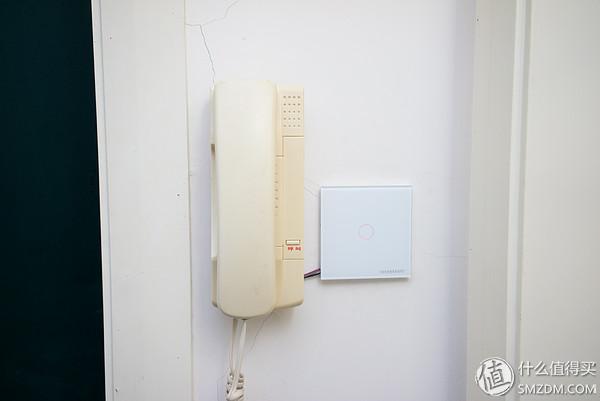

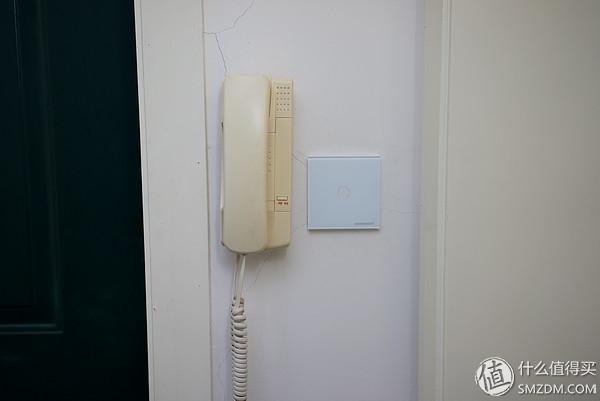

经过测试,非常完美,于是把对讲机装回去就大功告成了:

用手机开启楼道门禁,这下出门再也不用带钥匙啦!-第18张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

虽然对讲机和开关之间还有4根小细线,但是比沿着门框走一圈线还是要好上很多。

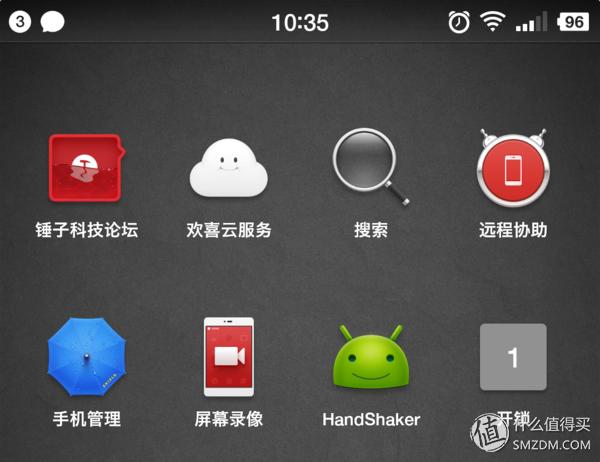

其实是非常容易做到按下门铃,门自动开锁的,但是由于这样会造成不管你家里有人没人,只要谁按了家里门铃,楼道门都会开,安全性上还是有所顾虑的,所以目前设定是必须连入家里WIFI以后,再发送开锁指令才能开锁。当然,如果你在楼道口连不上家里WIFI的话,可以用DDNS和端口映射来实现这一操作,不过记得想周全些,安全性还是第一的。当然,有值友可能会问,每次开锁要输命令不麻烦么。其实无论是安卓还是苹果,都可以将网页快捷方式发送到桌面,到时开锁你只要像打开APP一样点一下桌面上的图标就行啦:

用手机开启楼道门禁,这下出门再也不用带钥匙啦!-第19张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

最后祝愿大家狗年旺旺旺,喜欢我文章的话可不要忘了点赞收藏打赏一条龙噢~
