【POE测试】150米高品质网线供电加上网无压力测试

admin 55 0

  仪器测试,305米单芯电阻不到27欧!

【POE测试】150米高品质网线供电加上网无压力测试-第1张图片-深圳市弱电系统集成供应商-【众番科技】

【POE测试】150米高品质网线供电加上网无压力测试-第2张图片-深圳市弱电系统集成供应商-【众番科技】

【POE测试】150米高品质网线供电加上网无压力测试-第3张图片-深圳市弱电系统集成供应商-【众番科技】

  =============POE实测==============

  ----测试过程----

  一、参加测试设备

  Mikrotik RB751U

  AP 原装电源(12V 1A) 笔记本电源(19V/3A,过程中深怕电流过大把AP给烧了)

  室外型超五类线 150米 (做送样品活动剩下来的整半箱)

  POE模块(最基础的那种,搜索taobao价格在4块左右)

  笔记本、手机、相机参与拍照测速等步骤

  二、过程

  刚开始的时候还心有余悸,把箱子中剩下的线做好水晶头,估摸着要是整箱没法通过测试的话,就只有直接拉70米出来测试了。俗话说,有图有真相,那就放图吧。

【POE测试】150米高品质网线供电加上网无压力测试-第4张图片-深圳市弱电系统集成供应商-【众番科技】

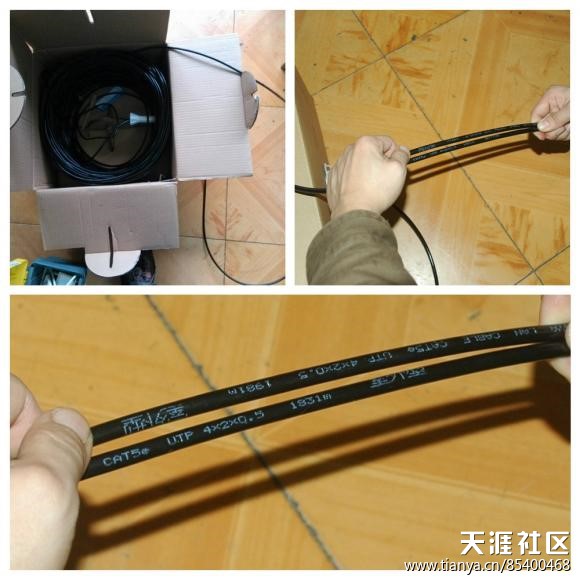

  线上两头的标识是 1831-1981,150米,算上两头多出的,应该在151m左右。

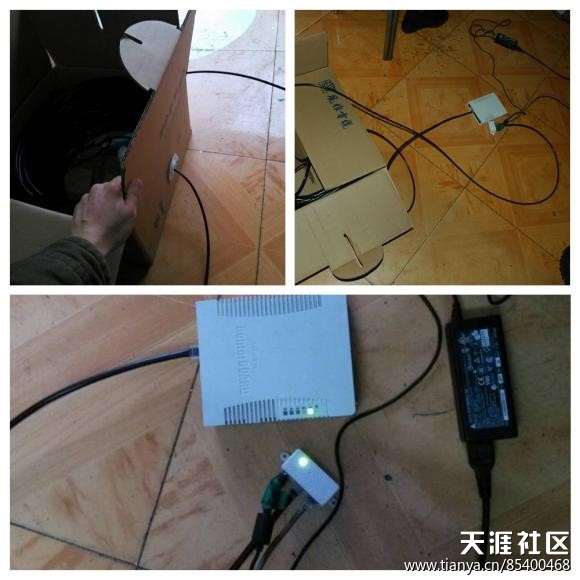

  做好水晶头以后直接插上POE模块,网线连接AP。AP灯毫不含糊地就亮了,着实让我兴奋一番。但是高兴得太早,过了几分钟始终没有看到AP的SSID。

  拍摄信息

  失望失落……

  因为之前也知道电压在线路中的衰减,所以第一反应就是电源电压不够。但是身边又没有其他的电源做测试,于是在朋友的店上翻箱倒柜,测试了好几个电源。

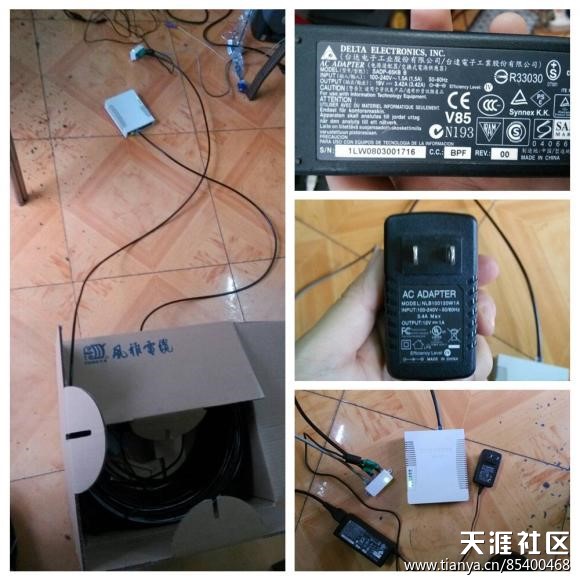

  本来只想找电压稍高于原配的电源,但是实在无法找到,就找了个笔记本的电源(19V/3A)做测试。插上电源,连接POE,给AP插上网线,通电,灯亮……然后就是漫长得等待……终于值得欣慰的是,等AP的wifi灯亮了以后,顺利的搜索到了AP的SSID,连接SSID,成功分配到IP。

【POE测试】150米高品质网线供电加上网无压力测试-第5张图片-深圳市弱电系统集成供应商-【众番科技】

【POE测试】150米高品质网线供电加上网无压力测试-第6张图片-深圳市弱电系统集成供应商-【众番科技】

  无线连接成功以后,当然就是测试网络效果啦。给POE模块的LAN口接上网线,测试Internet

  1.手机测试,朋友的宽带是联通光纤,连接AP,用测试软件测试的速度是1M左右,也就是说带宽应该在8~10Mbps的样子。因为手机是主要拍摄设备,所有途中疏忽忘了截图。还望各位担待。

  2.笔记本测试

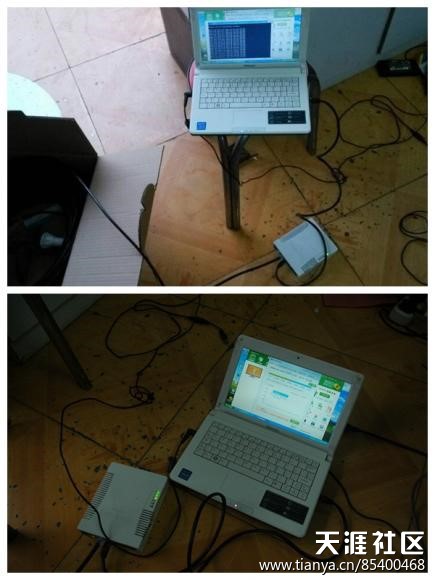

  笔记本用网线连接到AP,运行360测速。因为总的网络信号是从POE过来的,也顺便测试了使用我们网线的网络的连接率。

【POE测试】150米高品质网线供电加上网无压力测试-第7张图片-深圳市弱电系统集成供应商-【众番科技】

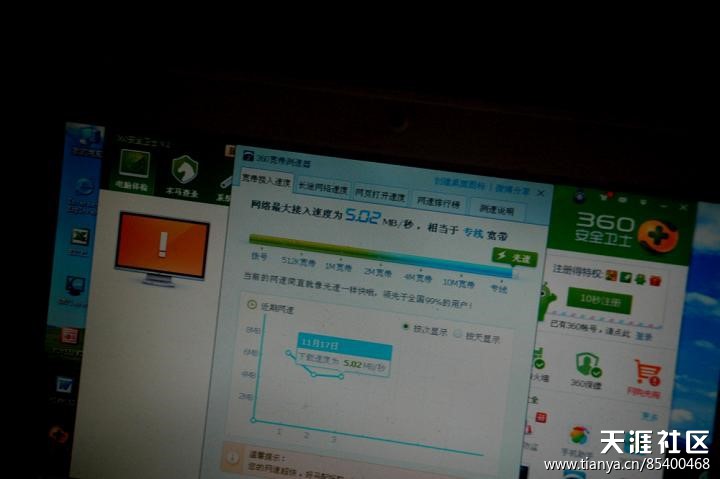

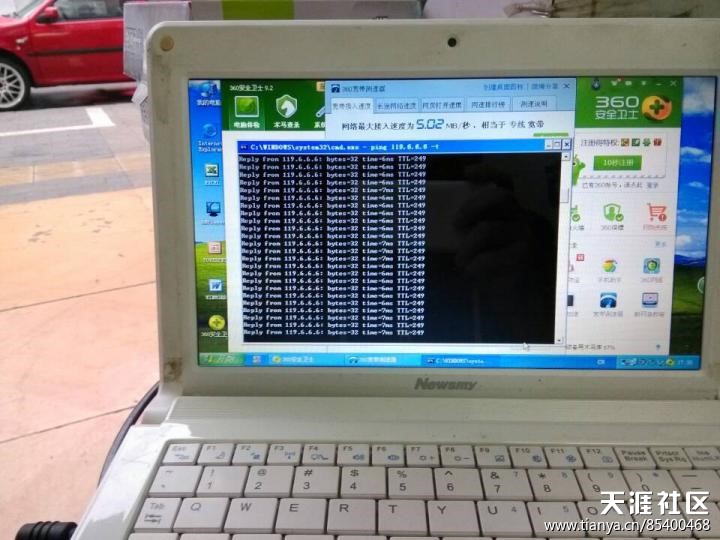

  360网速 5MB/S

【POE测试】150米高品质网线供电加上网无压力测试-第8张图片-深圳市弱电系统集成供应商-【众番科技】

  PING 联通DNS测试延迟和数据包

【POE测试】150米高品质网线供电加上网无压力测试-第9张图片-深圳市弱电系统集成供应商-【众番科技】
