今天我哭了 弱电项目按图纸施工真麻烦 不按图纸施工就过不了验收

admin 机房建设 535 0

很多时候,都说要按图纸施工,但是就是在现实中就存在不按图纸施工的时候,上周我拿到图纸的时候,仔细研究了一下,也没有看出什么问题来,可是进场实工了两天后,发现如果全按图纸施工,那根本就施不了工,所以所谓的按图纸施工也就成了图纸只是一个参考施工的方法了。

今天我发现图纸有问题的时候,去找老大,老大说按现场的实际来施工,如果图纸和现场一致的地方就按图纸来,如果有不一样的地方就按现场的来施工。既然老大都这么说,我也不管了,因为遇到问题要问领导,领导认可就行了,因为房子都修好了,弱电属于二次装修的工艺了,所以已经完成的工艺,我们只能接着来完成,只要前一工序得到监理认可就行了,后面就没有问题了,也许这些问题在前面施工的时候已经发现有问题了,已经作了更改并保存档案了。

我真想哭啊,既然图纸只能作为参考,那就等于说我还要再做自己的手绘施工简易图纸了,就是每个房间把模块和面板上好后,还要出一张数据模块点位分布图,和原来图纸相差太大了,第一位置不同,第二数量也不同,那就手工记一下吧。

今天我哭了 弱电项目按图纸施工真麻烦 不按图纸施工就过不了验收-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

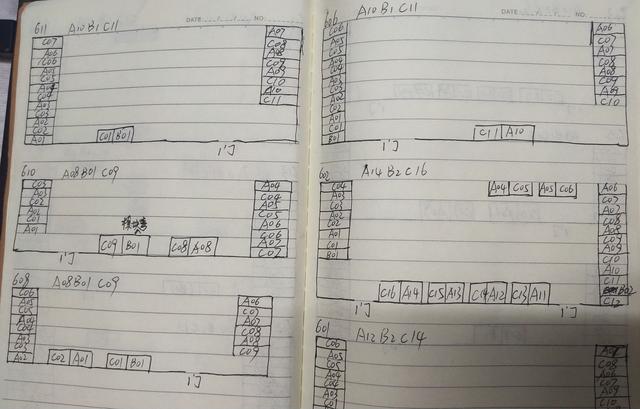

点位分布图

哎,这图画得这样丑啊,不过还是让大家看一下吧,这就是现场手绘图,要明确数据和语音点位分布位置,只有画这样的表出来了。画好了以后,到时候在机房里才好搞测试,哪根线有问题,可以直接在机房里看一下图纸就知道是哪个点位在哪里了,方便快速查找位置,当然以后要搞一张正规的表,这只是一个手搞。估计到时候还要画拓扑图的,否则要交不了工啊。

今天我哭了 弱电项目按图纸施工真麻烦 不按图纸施工就过不了验收-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

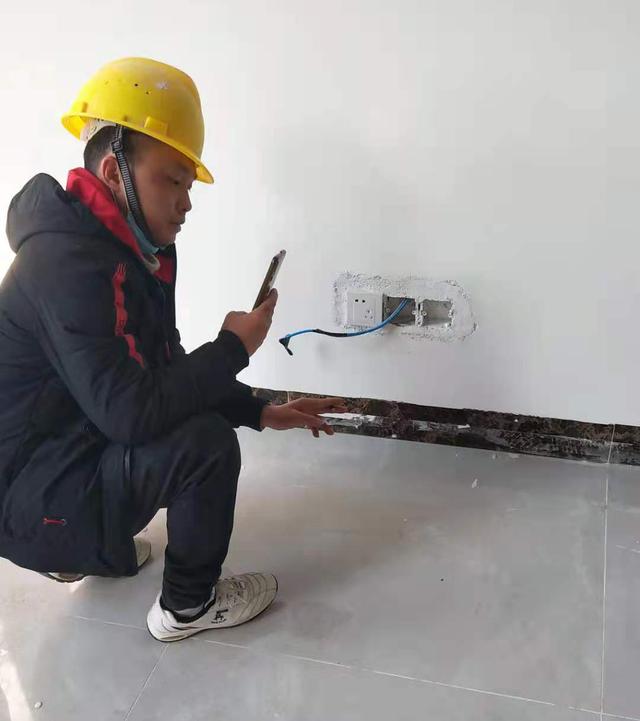

打模块

本以为打模块,上面板就这么简单就完了,什么都不要考虑了,谁知道要做的事情太多了,打完了模块,上了面板,马上就要贴标签,马上就要点位分布图,画完了以后,还要出每天安装数量图。

今天我哭了 弱电项目按图纸施工真麻烦 不按图纸施工就过不了验收-第3张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

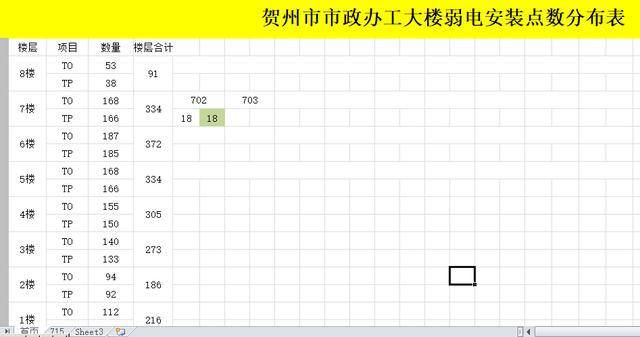

安装数量图

只有做了这个图表,才能知道每天安装了多少,分别是什么产品,分别安装在哪几个楼层,哪几个房间,从图表上要体现得非常的直观,全是用数据来表达一天的劳动成果,所以白天自己要劳动,晚上回来还要加班做数据啊,每天领了多少物料,安装了多少,还剩下多少,明天计划领多少等等。想想还是打工好啊,出来做这事情,人家打工早就回家睡大觉了,我还在加班加点做数据。

当然了,不仅仅只有这张图表,以后还要测量数据,还有各种各样的数据,我们现在就要开始做表单了,因为这些表单都是一点点做起来的,都是要第一手数据啊,比如为了以后测试网络通断和网线的长短,还要填以下表单。

今天我哭了 弱电项目按图纸施工真麻烦 不按图纸施工就过不了验收-第4张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

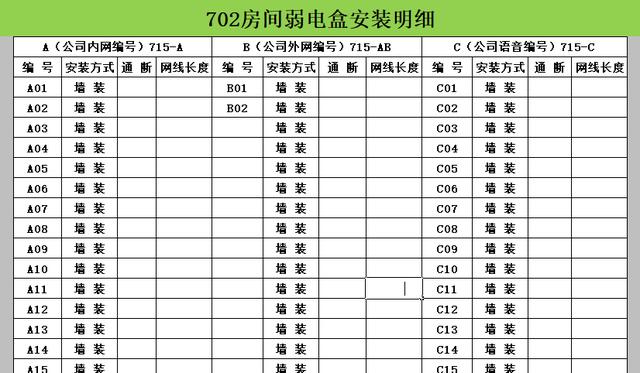

基础性数据表单

这个只是简单的几项测试数据,估计以后还要测试其它项目,还要增加呢,不过我们在安装的过程中就要把这些基础数据做好,以后才不乱,否则几千根线在机房里面,难免摸不着北了,要做这么多,就是因为图纸的问题,如果一切都按图纸来做,就有原来的一些基础数据,不用自己动手画图,不用自己动手去设计表单了,本来上班就已经很累了,每天晚上回来还要做这些表单数据,我真的想哭了,不知道大家在做弱电项目的时候,有没有遇到这样的问题,你们是怎么来解决的,毕竟我第一次做这个,才从家电维修行业过来的,不太懂这行规啊,请分享一下吧,谢谢!!!
