智能化弱电工程线管、线槽、桥架安装施工方案

admin 机房建设 409 0

正文

一、编制依据

经有关部门审批的机电安装工程施工图,业主提供的《机电安装工程》动力、照明、人防电气、暂列工程(变压器低压出线到低压配电柜含低压配电柜)施工图,所涉及的主要国家或行业、规范、规程:

(1)《建筑工程施工质量验收统一标准》(GB50300-2001)

(2)《建筑电气安装工程施工质量验收规范》(GB50303-2002)

(3)《电气装置安装工程电缆线路施工及验收规范》(GB50168-92);

(4)《电气装置安装工程接地装置施工及验收规范》(GB50169-92);

(5)《电气装置安装工程盘/柜及二次回路施工及验收规范》(GB50171-92);

(6)《建筑工程施工现场供用电安全规范》(GB50194-93);

(7)《施工现场临时用电安全技术规范》(JGJ46-2005);

(8)《建筑施工高空处作业安全技术规范》(JGJ80-91);

(9)《城市建设档案著作规范》(GB/T50323-2001);

(10)《电气装置安装工程盘、柜及二次回路接线施工及验收规范》(GB/T 50712)等。

二、工程概况

2.1 工程概况

是一幢现代化的综合性大楼。总用地面积16640m2,建筑面积121547m2(其中地下29419m2,地上92137 m2),地下三层,地上38层,建筑总高度165.2m。

本次电气安装工程施工内容:

弱电设备工程包括:综合布线、安防系统等。

电气工程包括:动力、照明、人防电气、暂列工程(变压器低压出线到低压配电柜含低压配电柜);

2.1.1主要功能布置

线管、线槽及桥架主要分布在以下位置:

A.地下室:

地下三层主要为游泳池、人防设施、停车库等;

地下二层主要有停车库,另有专用库房及设备机房、控制室等;

地下一层是空调主机房、变压器室、高、低压配电室、发电机房、控制室、监控室、停车库等。

B.裙楼:

首层为大堂、系统控制室、数据机房、办公室、员工活动中心、会议中心区等;

二层是控制室、数据机房、设备间及库房、员工活动中心、会议区等;

三层有传输机房、空调机房、员工餐厅、员工活动中心,其东侧为会展中心区;

四层以传输机房、空调机房、员工餐厅为主,另有员工活动中心(室内篮球场);五层设有传输机房、设备机房、员工餐厅等;

六层为网管监控维护室、数据机房、网管演示厅、电力室、贵宾餐厅及员工活动中心(网球场);

七层为空调设备间。

C.塔楼:

八层为办公室、档案室、阅览室等;

九至二十一层、二十三至三十三层是大开间办公室,另有设备用房、资料室等;

二十二层主要为避难区和泵房、设备机房;

三十四层至三十七层为会议室及董事层办公室;

三十八层为设备房和小型避难区,屋顶有消防电梯机房,在标高165.2m处是半径11米的屋顶直升机停机坪。

三、施工部署

3.1工程施工目标

质量要求:线管、线槽、桥架安装一次性验收合格,确保广东省优良样板工程,争创鲁班奖。

安全文明施工要求:省安全文明施工样板工地。

3.2施工安排

3.2.1工程施工内容

本专项施工工程的主要内容为线管、线槽、桥架安装。

3.2.2施工工艺流程

3.2.2.1钢管安装工艺流程

a、暗敷钢管工艺流程:

钢管预制加工→测定盒、箱位置→箱、盒固定→管子敷设连接→跨接地线连接→线管固定

b、明敷钢管工艺流程:

钢管预制加工→测定盒、箱位置→支架、吊架固定→箱、盒固定→管子敷设连接→跨接地线连接→线管固定

3.2.2.2线槽、桥架安装工艺流程:

桥架选择→外观检查→定位支吊架安装→桥架组装→桥架接地→电缆敷设→线路检查→桥架盖板

3.3重点、难点的解决方法

3.3.1重点、难点分析

a、线管、线槽、桥架安装可以说是整个电气安装的第一道工序,安装质量的好坏直接影响到以后工序的施工,特别是大量线管是预埋在混凝土里面,若预埋质量控制不好,预埋线管被堵或找不到,最后又要花大量的人工、材料来补救,这样就会造成工程成本增加,拖延工程进度,所以说预埋工作是相当关键的,必须控制好预埋这道工序。

b、电缆桥架的布置是难点,由于各专业管线比较多,安装桥架时很可能会和风管、水管等各专业管线发生冲突,会给施工带来很大的难度。

3.3.2重点、难点的解决方法

a、为施工好预埋工作这道工序,保证管路畅通无阻,接线盒预留位置正确,应从以下几方面加以控制:

① 施工技术方面:

现浇混凝土板墙固定接线盒应用铁支架固定,边缘距外墙面小于0.3cm时需加金属网固定后再抹灰,防止空装;水平楼板管路预埋将盒子堵好后随底板钢筋固定,管路配好后,将管子固定牢固。盒、箱开孔应整齐并与管径吻合,做到一管一孔;管口伸入盒应小于5mm,用锁紧螺母锁紧与螺母齐平。接线盒位置应用红油漆做好记号,待土建拆模后应立即清出接线盒的位置,将管口堵好。

② 工序交接检查方面:

在自检、互检的基础上,组织专职人员进行工序交接检查。只有经检查无遗漏合格后才能进入下道工序。

③ 资料保证方面:

根据实际施工管子走向及时作好隐蔽图及隐蔽验收记录,班长、施工员、质检员以及监理等参与检查验收的人员必须在记录上签字并存档。

b、为解决桥架安装与各专业管线交叉的难点,首先要对整个安装工程的图纸;包括风管施工图、水专业施工图以及其他专业施工图进行会审,根据各专业管线位置、尺寸、标高,对图纸进行深化设计,通过深化设计合理安排施工顺序,做到不返工、布置合理、规范。

智能化弱电工程线管、线槽、桥架安装施工方案-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

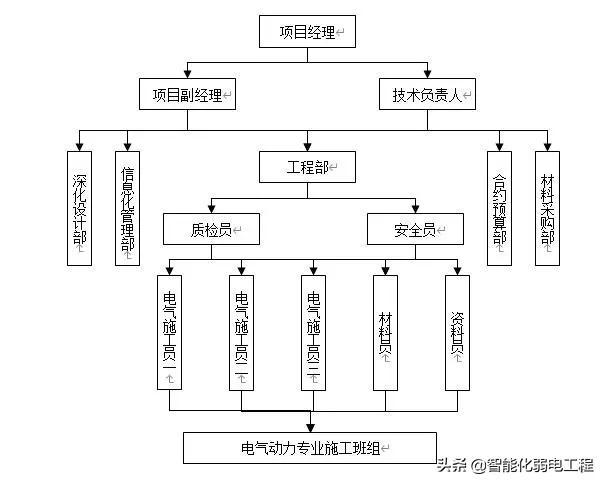

3.4施工组织机构图本项目线管、线槽及桥架安装分项工程由项目经理刘民友总负责,项目技术负责人王传明执行,安全施工方面由田波总负责,电气方面包括施工进度、质量由庞光辉负责,动力班组长负责现场施工。

智能化弱电工程线管、线槽、桥架安装施工方案-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

四、施工进度计划 工期要求:开工日期以建设单位或总监理工程师的开工指令为准,并依据土建进度,在砌筑及抹灰完成后吊顶之前开始线管、线槽及桥架安装。按合同要求在2008年12月28日前完成全部的线管、线槽及桥架安装;

五、施工准备与资源配置计划

六、施工方法及工艺要求

6.1线管安装

6.1.1、线管安装的一般要求

① 当线路暗配时,电线保护管宜沿最近的线路敷设,并应减少弯曲。埋入建筑物、构筑物内的电线保护管与建筑物、构筑物表面距离不应小于15mm,埋入混凝土板内的电线保护管必须固定牢靠,每隔1m左右进行绑扎固定。

② 进入落地式配电箱的电线保护管排列应整齐管口宜高出配电箱基础50-80mm。

③ 所有线管进入箱(盒)开孔采用金属开孔器,严禁用氧焊/电焊开孔。

④ 敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。

6.1.2、管子加工。

① 管子在使用前应除去毛刺、清除管内杂物。

② 管子的切割采用钢锯切割、切管机切割、砂轮机切割但不能采用气、电焊切割。要保证切断口光滑平整。

③ 管子煨弯采用冷煨弯,用弯管器或用电动弯管机煨弯,暗配管不应小于管子外径的6 倍;埋设于地下混凝土楼板内时不应小于外径的10 倍。穿电缆管的弯曲半径应满足电缆最小允许弯曲半径的要求。所有的管子经弯曲后不得有裂纹、裂缝。

6.1.3、管子的连接安装

① 管子连接采用丝接,严禁采用焊接。

② 管子与箱(盒)连接时,用锁紧螺母固定的管端螺纹宜外露锁紧螺母2~3扣。

③ 敷设线管遇到下列情况之一时,中间应增设接线盒,且接线盒的位置应便于穿线:电线管路平行敷设,管子长度超过30m、无弯曲时;管子长度超过20m、有1 个弯时;管子长度超过15m、有2 个弯时;管子长度超过8m、有3 个弯时。

④ 管子接头及灯头盒等处均采用2.5mm2的多股铜芯导线和专用接地线卡进行可靠的跨接接地。

⑤ 钢管丝扣连接时在管接头的两端装设专用接地跨接线。

6.2线槽、桥架安装

本工程桥架安装工程量较大,有梯形桥架、槽式桥架,桥架多较集中,尤其是变电所,设备、电缆桥架、母线槽、通风风管、消防管道等非常密集,给施工带来很大的难度,在安装桥架时要结合水专业和通风空调专业,精心组织、统筹安排,确保桥架安装既安全又美观,符合规范要求。

6.2.1、线槽、桥架安装工艺流程:

桥架选择→外观检查→定位支吊架安装→桥架组装→桥架接地→电缆敷设→线路检查→桥架盖板

6.2.2、线槽、桥架安装工艺:

① 支架安装:安装支架时应结合深化设计,减少交叉,安装确保垂直度满足规范,而且外观成排成线,支架与预埋件焊接固定时,焊缝包满,选用膨胀螺栓固定时,螺栓适配,防松另件齐全.电缆桥架水平安装支架间距为1.5-3米,垂直安装支架间距不大于2米。桥架和支架间的螺栓、桥架连接板的螺栓固定紧固无遗漏,螺母位于桥架外侧。

② 线槽桥架在跨越防火分区及线槽穿楼板的部位做防火封堵处理。封堵板用2mm厚防火板,具体做法(见下图)。

智能化弱电工程线管、线槽、桥架安装施工方案-第3张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

③ 桥架、线槽应平直整齐,直线段的水平和垂直允许偏差应不超过长度的2%,全长允许偏差不超过20mm,电缆桥架转弯处的弯曲半径不小於桥架内电缆最小允的弯曲半径:

④ 用连接板将桥架连接好,校直,连接处用BV-4mm2绝缘导线作电气连接。桥架和桥架的连接固定用M4螺丝钉固定。

⑤ 电缆桥架安装在热力管道的下方,和一般工艺管道的水平间距为0.4米,交叉间距为0.3米。和热力管道有保温层的水平间距为0.5米,交叉间距为0.3米,和热力管道无保温层的水平间距为1.0米,交叉间距为0.5米。

6.2质量管理及控制措施

6.2.1技术保证措施

(1)施工前,技术负责人组织专业工程师、质检工程师认真学习有关规范,施工工艺及操作规程,熟悉图纸,做好图纸会审工作,有针对性的编制施工组织设计。

(2)针对本工程的特点及施工重点和难点,建立QC小组,制定详细的施工工艺流程卡,严格按卡施工,确保工程质量。

(3)严格按图施工。凡因施工或业主要求变更的,必须办理设计变更通知或核定单,经设计单位同意后,才能施工。

(4)严格技术复核制度。管线的走向、标高在测量定位后,应由专业工程师和质检员复核无误后,才能进行安装。隐蔽工程应由监理、业主等相关单位共同检查合格签字后,才能进入下一道工序。

(5)技术负责人要经常检查督促各专业工程师做好各种记录、报告,发现问题并及时处理。各专业人员要整理好各种资料,施工员、班组长作好施工日记,现场施工管理和各种施工技术资料全部采用计算机管理。做到资料与工程同步。

(6)最大限度地提高施工机械化程度,加大科技含量,发挥我单位的技术优势,充分利用新技术、新工艺、新材料和新设备,选用先进、合理、经济的施工方案,提高施工的科技水平,确保多、快、好、省地完成业主交给的施工任务。

(7)做好施工技术档案的收集、整理。

6.2.2施工质量保证措施

(1)坚持按程序合理组织施工,做到紧张有序,忙而不乱。

(2)坚持“三检”制度,上道工序检查不合格,不得转入下道工序。

(3)严格执行检查制度,实行优质优价,奖罚分明,对不合格工程,坚决返工,并按规定对有关责任人做出处罚,分析原因,避免同样事故重复发生。

6.2.3材料质量保证措施

(1)对材料材质及技术参数严格把关。材料员对原材料、成品和半成品应先检验后收料,不合格的材料不准进场。

(2)材料要具备出厂合格证或法定检验单位出具的合格证明。

(3)对材质证明有怀疑或按规定需要复检的材料,应及时送检,未经检验合格,不得使用。

(4)各种不同类型、不同型号的材料分类堆放整齐,并注意防锈蚀和污染。

(5)加强材料供应商的选择和物资的进场管理。

6.2.4计量保证措施

(1)严格执行我单位的计量检测制度。

(2)原材料的检验由资料员按规范要求提出取样计划,在监理见证员的监督下,由取样员取样并同见证员一起送有资质的试验室检验,不合格不得使用。

(3)绝缘摇表、接地摇表、游标卡尺、风速仪、 经纬仪、水准仪等计量工具由质检员负责按规定送法定检验单位检校。

6.3安全及文明施工措施

6.3.1建立安全管理机构

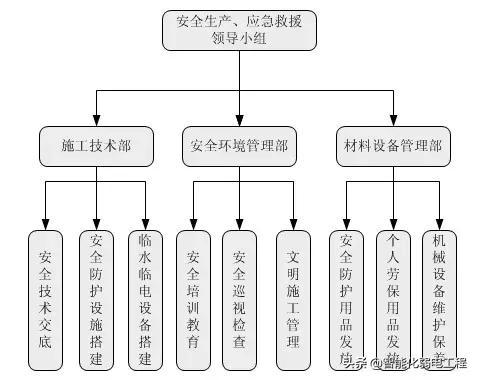

建立项目安全生产管理组织机构、安全生产及应急求援领导小组,由项目经理刘民友担任领导小组的组长,项目副经理罗传煌分管安全生产工作,由各专业工程师和安全员组成领导小组成员。设置安全生产管理组,负责安全生产和文明施工的监督管理。

智能化弱电工程线管、线槽、桥架安装施工方案-第4张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

6.3.2制定安全生产管理制度

制定各岗位安全生产责任制和各项安全生产管理制度,确保安全生产目标的实现,具体制度及内容见下表。

序号

制度名称

制度内容

1

安全生产责任制

明确各级人员的安全责任,安全员负主要责任,对每一个隐患细节排查到底;施工员负第一责任,对现场发现的隐患立即整改,防患于未然。

2

安全教育制度

要经常组织施工员以及施工工人学习安全教育制度,以提高项目全员安全意识、法制观念和安全技术水平,自觉遵守企业安全生产的规章制度和安全技术操作规程,提升企业安全管理水平,以防止事故发生、实现安全生产,对施工现场管理人员和现场施工作业人员进行安全培训和教育。

3

安全检查制度

每周二下午2:30与业主、监理和总包安全负责人一起进行安全检查,把事故消灭在萌芽状态,做到防患于未然,从而实现安全生产。检查分日常、定期、专业检查,检查负责人签发整改通知单,相关责任人定时、定人、定措施整改到位。

4

安全用电管理规定

为全面落实建设部JGJ46—2005《施工现场临时用电安全技术规范》,杜绝触电事故,制定相关用电管理规定。

5

班组安全活动制度

施工班组必须坚持每天的班前安全活动、每周的班组安全活动,学习国家和单位随时下达的安全生产规定和文件;学习安全技术操作规程;回顾上周安全生产情况,提出本周安全生产要求;分析班组人员安全思想动态,表扬好人好事,强调吸取的教训。

做好活动内容纪要,所有参与人员必须在纪要上签字,随时接受项目的抽查。

6

项目安全管理

奖罚制度

对施工生产中安全工作做得好的班组和个人进行奖励,对施工过程中,不按安全生产管理制度、方案措施执行的将进行处罚,以督促整改。不带安全帽的,每发现一次罚款50元;高空作业不带安全带的,每发现一次罚款100元.

7

专项施工方案编审制度

根据建设部《危险性较大工程安全专项施工方案编制及专家论证审查办法》等规定,编写相关专项安全施工方案,并报相应部门论证、审批;做到所编写的方案具有可操作性、可指导性。

8

专项安全资金保障制度

项目经理部落实安全劳保防护用品资金、安全教育培训专项资金以及保障安全生产的技术措施资金。

9

安全技术交底制

根据安全技术方案要求和现场实际情况,各级管理人员需逐级进行书面交底,并在施工过程中进行指导,检查安全技术交底的实施情况。对基坑、高层和超高层要进行分

10

持证上岗制度

进场工人和调换工种的职工,必须按规定进行安全教育和技术培训,特殊工种必须持有上岗操作证,本工程特种作业包括电工作业、金属焊接切割作业、起重机械作业、登高架设作业等,严禁无证操作。

11

重要过程旁站制度

对于施工危险性大、工序特殊等施工生产过程,必须有管理人员现场指挥,出现问题及时处理。

12

每周安全例会制度

项目每周召开安全生产例会,通报本周安全生产情况,解决安全生产方面存在的不足问题。对生产过程中出现的隐患以及危险施工方法进行批判论证,让工人从根本上理解安全生产的重要性。

6.3.3制定文明施工管理制度及措施

建立健全文明施工制度,各部门切实落实文明施工责任制,做好文明施工。

序号

制度名称

内容

1

教育制度

深入广泛开展文明施工管理教育,提高全员文明施工积极性、主动性,提高思想认识,使职工养成保护建筑物品、爱护建筑物品、人人遵守施工秩序的美德。

2

责任区制度

建立现场文明施工责任区制度,根据各专业工程师具体的工作将整个施工现场划分为若干个责任区,实行挂牌制,使各自分管的责任区达到文明施工的各项要求,项目定期进行检查,发现问题,立即整改,使施工现场保持整洁。

3

检查制度

项目文明施工管理小组每周对施工现场作一次全面的文明施工检查,每月对项目进行一次大检查,检查内容为施工现场的文明施工执行情况,检查依据《建设部建筑施工安全检查评分标准》、《建设工程施工安全条例》、《广州市施工现场检查评分记录表》、公司“文明施工管理细则”等。检查采用评分的方法,实行百分制记分。每次检查均认真作好记录,指出其不足之处,并限期整改。

4

奖罚制度

对每次检查中做得好的人员、班组给予奖励;对文明施工做得差的人员、班组给予处罚;奖励、处罚由项目部确定、实施。

5

工完场清制度

每一道工序完成以后,必须按要求对施工中产生的废料和垃圾进行认真的清理,前后工序必须办理施工交接手续。

6

施工区管理制度

在施工过程中,每天下班前清理一次,做到“工完、料净、场地清”。工程垃圾集中、分类堆放到指定地点,标识清楚,不乱扔乱放。

现场施工材料堆放整齐,标识清楚,现场临时水管接头严密。施工中的废水应用管道或流水槽流入沉淀池集中处理,不得任意排放或流到场外。

7

加工区管理制度

加工场的搭建及设备、机具布置符合现场总体布置要求。

加工场内地面应硬化,干净整洁,需用水、排水的作业环境,要设置排水沟,施工中产生的废水经沉淀后排入市政管道。

8

材料堆放区管理制度

现场材料堆场按总平面布置图搭建,分区域分规格集中码放整齐,挂牌标识。工具房内各种工、器具、料具排列整齐。

油漆、乙炔氧气等易燃、易爆品分类单独存放。

6.4雨季及高温天气施工保障措施

在工程实施过程中,除人为因素外,气候因素的影响也较大,因此结合本工程所处地理位置,主要对雨季施工、炎热天气施工采取适当的措施,确保工程的顺利进行。

6.4.1雨季施工保障措施

(1)广州作为一个雨季时间长并且台风多发的南方近海城市,为了把台风及暴雨对施工的影响降低到最低程度,项目经理部应及时、准确地掌握气候情况,当气象台发布台风暴雨警报后,立即通知施工工人,对施工进行合理的安排。

(2)为了避免地下室、低洼处施工中因雨季施出现水淹现象,影响施工正常进行,总包单位将在这些关键部位准备一定数量的抽水泵,当遇水涝可以进行紧急排水,以保证施工顺利进行。

(3)在人员安排方面,项目部将成立应急保障小组,由项目负责人刘民友担任组长,质量安全管理人员田波、电气负责人庞光辉以及给排水负责人董平作组员,对出现的水涝施工事故等突发性的事件制定相应的应急救援预案。组织相关人员进行突发事件应急反应培训,加强施工人员对突发事件的应急能力。

(4)雨季施工时做好各工序的施工组织安排,合理布置室内与室外工作的穿插施工。施工过程中对不能在雨中施工的工艺如电焊等,雨前应做好防雨措施,合理组织施工时间,如果确实是下雨影响了防雷施工,应该让土建延缓混凝土浇筑,预留足够的防雷焊接时间给我方。

(5)雨季施工中对所用材料应加强检测工作,保证材料一次性使用合格。雨季施工过程中应加强对所用机具(特别是电焊机)的防护和检测,在容易产生漏电,钢筋极易传导电流,加上雨天板面潮湿,整个板面的人都可能触电,相当危险!

(6)雨季施工过程中尽量安排室内工程的施工,在进度计划上合理考虑雨季施工的影响,主要抓晴天的施工进度。平时把室内可施工的材料(桥架,墙体二次配管、穿线等)备齐,当雨天来临时转入室内,避免出现窝工现象。

(7)及时给工人发放雨衣,雨鞋等雨季劳保用品。

6.4.2高温天气施工保障措施

(1)在炎热的天气施工过程中,应结合施工现场情况,合理安排工序的开工时间,做好施工现场的防晒及保证员工饮用水的供应(食堂处设有凉茶庭,免费提供凉开水)。

(2)采用多种形式,对职工进行防暑降温知识的宣传教育,使职工知道中暑症状,学会对中暑病人采取应急措施。

(3)合理调整作息时间,在超高温警报时期应尽量避开在中午11:30~15时间内工作,严格控制工人加班加点,高处作业工人的工作时间要适当缩短。

(4)对在高温条件下的作业场所,要采取措施,搞好通风和降温。或调整到夜间施工。

(5)对于材料加工厂,应搭设歇凉棚,防止热辐射,并在地面和屋顶要经常洒水降温。

(6)对在高温作业的工人,需进行健康检查。发现有高温作业禁忌症者,应及时调离高温作业岗位。

(7)及时给职工发放防暑降温的急救药品和劳动保护用品,要让已中暑的员工的到热情的关怀以及充分的休息。
