一、概述

三相不断电系统 ( 以下简称 UPS) 为三相四线在线式不间断电源，专为数据中心、工厂及其它大型电力系统需求设计。采用先进的绝缘栅双极型功率管 (IGBT) 设 计，能提供高质量、低噪声、纯净且不间断的电力输出。 其热插拔模组化设计易于维护检修，电源模组可依需求来扩充系统容量，实现经济高效的电 源解决方案。可多台 UPS 并机运行扩充系统容量，并提供热备份、共用电池及经济模式等 实用运行模式。热插拔控制模组、静态开关模组及电源模组，可实现在线式维护，减少系统维护时间， 并让您弹性扩充系统容量。

二、特点

1、输入功率因数＞0.99，输入谐波电流失真＜3%，可节省安装成本并减少市电污染的影响。

2、输出功率因数为 1.0。 整机效率＞ 96%，可节省运营成本。

3、输入电源范围：140Vac~276Vac，可减少电池放电机率并延长电池寿命。

4、UPS 在无市电输入时，允许由电池启动，可输出稳定的交流电力。

5、自动侦测输入频率，输入频率可为 50Hz 或 60Hz。

6、提供 " 经济模式 "：当输入电压在额定电压 ±10% 以及输入频率在额定频率 ±5Hz 范围内， UPS 将於旁路模式运行。若超出范围外则切换至正常模式，以提高 UPS 运行效率。

7、当 UPS 在旁路模式下，可自动侦测旁路电源，若在额定范围外 ( 默认：电压 ±10%，频 率 ±5Hz)，将关闭输出以保护负载。

8、单 / 双回路输入功能内建手动旁路断路器及手动旁路模式自动侦测。

9、外部手动旁路断路器状态侦测。

逆变器自动回复： 1. UPS 的逆变器在低电池电压关机后，交流电源恢复时，可自动重启。 2. 当超载或短路情况解除时，可由旁路静态开关自动转回逆变器输出。

10、突波抑制和电磁干扰滤波功能。

11、可外接多组外接电池箱 ( 选配 )，以延长电池模式的运行时间。

12、智能型充电器设计可实现自动或手动强制均充，缩短充电时间。

13、近端和远端紧急关机功能。

14、多种通讯界面及通讯卡插槽供监控使用，可选购 SNMP 卡 (IPv4 或 IPv6)、继电器 I/O 卡或 ModBus 卡提供网络、额外干接点、或 ModBus 通讯功能。

15、标准配备系统通讯接口 可记录多达 3000 笔事件记录。

三、内部结构

1、输入与输出开关

输入与输出开关包含主输入开关(Q1)、旁路开关(Q2)、手动维修旁路开关(Q3)、输出开关(Q4)、各开关为开关及保险丝所组成。

2、配线端子

四、工作模式

1、正常模式

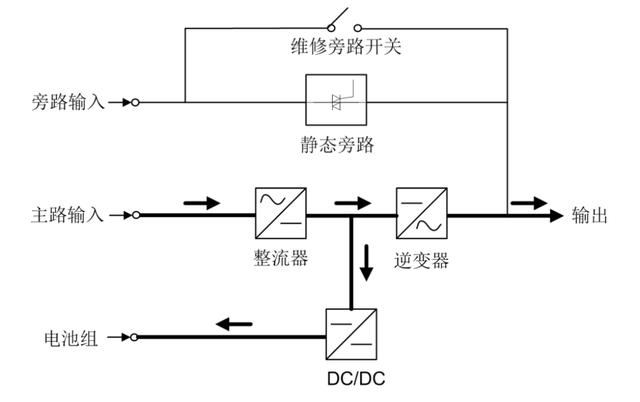

在正常模式下，交流电是由主电源经输入开关送入整流器，整流器将交流电整流为直流电源输出，供给电池进行充电，并供给逆变器电源，准备供应给负载。逆变器将直流电源转化为交流电源并同时做滤波工作，使电源输入到静态开关前成为稳定无噪音之交流电源，继而通过静态开关后直接供给负载。

2、电池模式

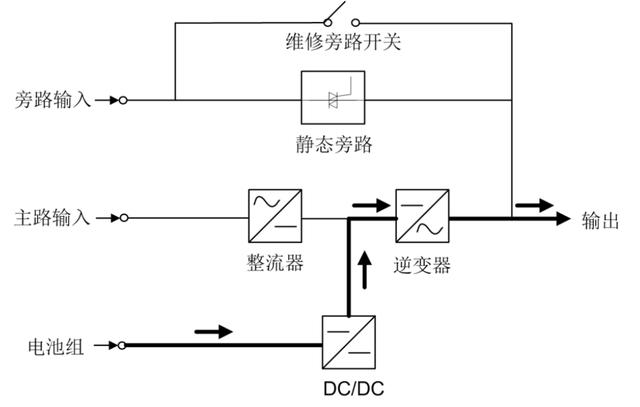

当主电源的交流电无法正常供应电力时，如电压不稳，跳电或电力中断等异常现象，UPS会自动正常模式转换为电池模式，此时直流电力由电池提供，经由逆变器转换为交流电源，再经由静态开关将电源供给负载，在转换期间输出电压无变化。

3、旁路模式

当逆变器遇到异常情况，如温度过高、超载时间过长、输出短路、输出电压异常或电池放电终止时，逆变器会自动锁机保护UPS。如果此时UPS侦测到备用电源供应正常，UPS会自动转换到旁路模式，使负载供电不会中断。当逆变器将以上异常情况排除后，UPS会自动从旁路模式转换为正常模式。

4、手动旁路模式

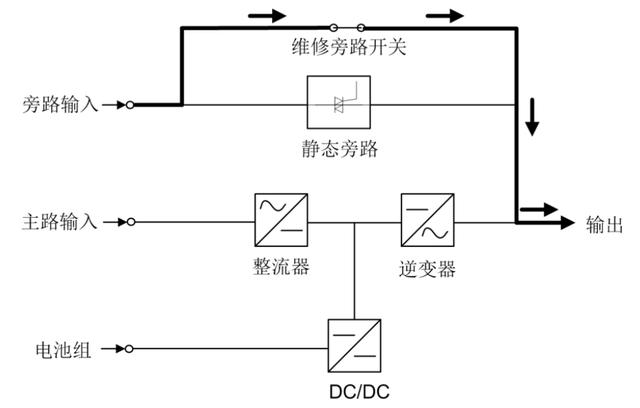

当UPS需保养或维修，确定备用供电电源正常情况下，可用人工方式将其供电模式转换为手动旁路模式，在手动旁路模式状态下，UPS的内部电源完全可以切除，此时当UPS主机内无电源，以保障维护人员安全并正常供电给负载。

5、经济模式(仅限用于单机)

经济模式只可在单机下使用，不可在并机时使用。在经济模式下，当旁路输入电压在额定电压正负10%及旁路输入频率在额定频率正负5赫兹范围内，UPS会有旁路供电给负载，当旁路输入电压及输入频率超出范围时，UPS会从旁路供电转换为逆变器供电在。

6、正常模式(并机)

(1)UPS提供并机功能，达到并联冗余及扩大容量的功效。只有相同容量、电压及频率的UPS才可并机。

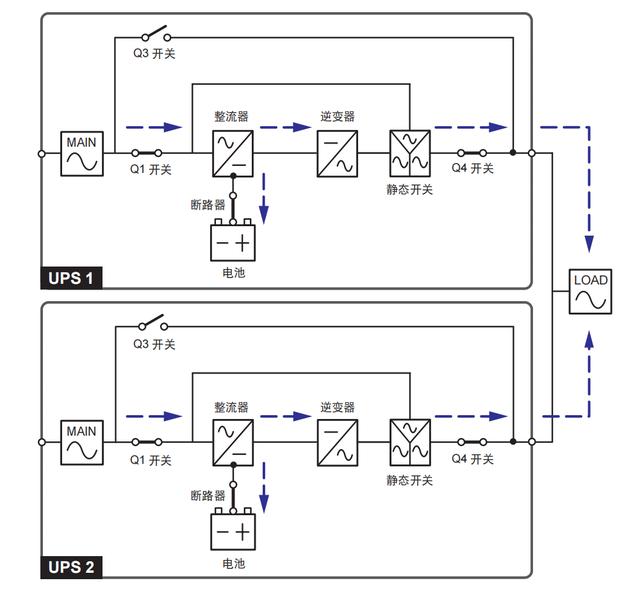

(2)当UPS处于并联模式时，负载供电由并联中UPS平均分配。在并联情况下，当有UPS发生故障且故障UPS负载容量小于其他并联中的UPS的总容量，此时故障UPS输出会关闭，且负载其它并联中的UPS平均分配。若故障UPS负载容量大于其他并联中UPS的总容量，则所有UPS的逆变器会关闭，而负载转由备用电源供电。

7、电池模式(并机)

当UPS处于并联模式且交流市电无法正常供应电力时，例如：电压不稳、跳电或电力中断等电力异常时，UPS会自动由正常转为电池模式，在转换期间输出电压无变化。

8、旁路模式(并机)

当逆变器遇到异常情况，如温度过高、超载时间过长、输出短路、输出电压异常或电池放电终止时，逆变器会自动锁机保护UPS。如果此时UPS侦测到备用电源供应正常，UPS会自动转换到旁路模式，使负载供电不会中断且负载由并联UPS平均分配。当逆变器将以上异常情况排除后，UPS会自动从旁路模式转换为正常模式。

9、手动旁路模式(并机)

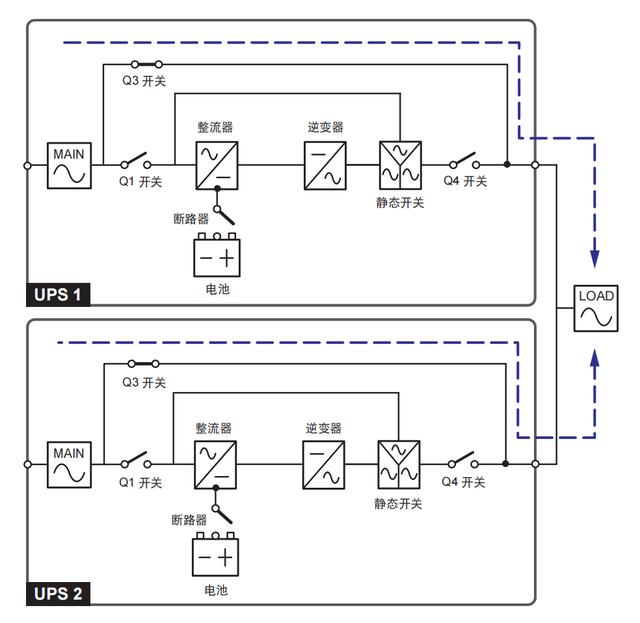

在并机使用中需将任一UPS转换成手动旁路模式时，需先确认备用电源供电正常，再依序将由每台UPS的供电模式转换为手动旁路模式，在手动旁路模式下(并机)，UPS的内部电源可完全被切除，此时UPS主机无电源，以保障维护人员的安全并正常供电给负载，且负载由并联中所有UPS平均分配。

10、热备份

为了使客户有更多的用电备份方案，选择双输入回路设计的UPS，可设置为热备份模式例如使用两台UPS做热备份，将UPS1的输入连接到UPS2的备用电源。
