网络设备路由交换机配置之——锐捷vsu简单配置方法

Vsu:VSU（Virtual Switching Unit）是一种网络系统虚拟化技术，将两台交换机组合为单一的虚拟交换机，从而简化网络拓扑，降低网络的复杂性，缩短应用恢复的时间和业务中断的时间，提高网络资源的利用率。VSU 系统是由传统网络结构中的两台冗余备份的双核心设备组成的单一的逻辑实体，VSU 系统可以看作单独的一台交换机与核心层、接入层进行交互。

vsu相对特点：简化管理；简化拓扑；故障恢复时间极短；即使冗余又是负载均衡。

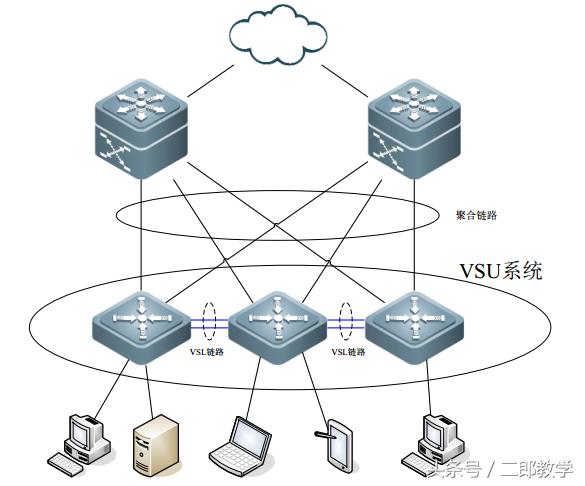

vsu实例图

下面我们就简单介绍下锐捷交换机做vsu配置（以两台交换机为例）：

第一步：核心交换机配置

核心交换机1：

Switch1# configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Switch1(config)# switch virtual domain 1

Switch1(config-vs-domain)# switch 1

Switch1(config-vs-domain)# switch 1 priority 200 //优先级高的将会成为主设备

Switch1(config-vs-domain)# exit

Switch1(config)# vsl-port // vsl链路，建议最低2条聚合，以保证稳定性

Switch1(config-vsl-ap)# port-member interface TenGigabitEthernet 2/1

Switch1(config-vsl-ap)# port-member interface TenGigabitEthernet 2/2 //2条万兆接口

Switch1(config-vsl-ap)# exit

核心交换机2：

Switch2# configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Switch2(config)# switch virtual domain 1 //domaind id 必须和第一台一致

Switch2(config-vs-domain)# switch 2 //domaind域中交换机编号

Switch2(config-vs-domain)# switch 2 priority 100

Switch2(config-vs-domain)# exit

Switch2(config)# vsl-port // vsl链路，建议最低2条聚合，以保证稳定性Switch2(config-vsl-ap)# port-member interface TenGigabitEthernet 2/1

Switch2(config-vsl-ap)# port-member interface TenGigabitEthernet 2/2 //2条万兆接口，vsl链路接口类型必须一致，如万兆对万兆

Switch2(config-vsl-ap)# exit

第二步：连接好VSL链路，并确定接口已经UP

第三部：保存两台设备的配置，并一起切换为VSU模式

核心交换机1

Switch1# wr

Switch1# switch convert mode virtual //从单独工作模式切换成vsu模式

Convert mode will backup and delete config file, and reload the switch. Are you sure to continue[yes/no]：yes

Do you want to recover config file from backup file in standalone mode (press 'ctrl + c' to cancel) [yes/no]：no

no表示清空重配，

核心交换机2

Switch2# wr

Switch2# switch convert mode virtual //从单独工作模式切换成vsu模式

Are you sure to convert switch to virtual mode[yes/no]：yes

Do you want to recover config file from backup file in virtual mode (press 'ctrl + c' to cancel) [yes/no]：no

选择转换模式后，设备会重启启动，并自行组建vsu。

第四部确认VSU建立成功

1.vus的管理需要在其中的主机上进行

2. vus主机的引擎Primary灯绿色常亮，vsu从机的Primary灯灭，可以用来判断主从机关系（ 设备优先级提前有指定，高优先级的设备会成为主机）

3. vsu组建后从机Console口默认不能进行管理，可执行EscEscEscEscC（即4次Esc键加C键）打开输出开关,建议使用session device 2 slot （m1,m2 ,线卡槽位）登录其它设备查看信息。

Ruijie# show switch virtual role // 检查vsu是否正常运作

Switch_id Domain_id Priority Position Status Role Description

1(1) 100(100) 200(200) LOCAL OK ACTIVE switch-1 //active表示主设备

2(2) 100(100) 100(100) REMOTE OK STANDBY switch-2 //standby表示从设备

注：一般在同一个vsu域中，从设备可以有很多，但主设备同一时间只有一台。
