企业网络组建实战第二篇之第五章锐捷三层交换机组网及VLAN配置

在开始之前，我们先来看一下第一章中提供的拓朴图

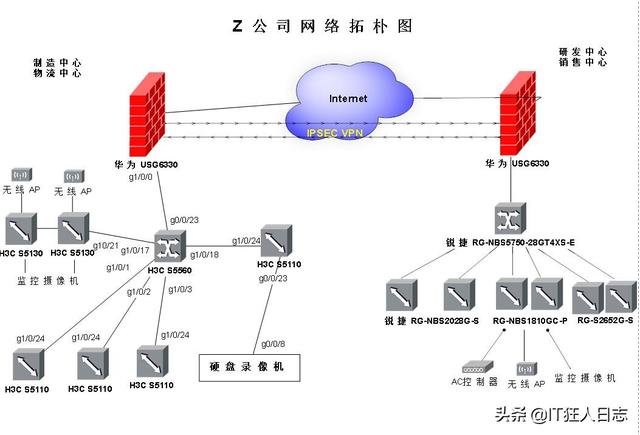

大拓朴

经过前面的几个章节，我们把上图中左边的制造中心配置完毕，今天开始我们将进行右边研发中心的配置，之前有网友提到，右边的拓朴图不够详细，那是因为暂时用不到右边研发中心的信息，所以没有进行标注，于是，笔者今天重新画了右边研发中心的详细拓朴，如下图所示：

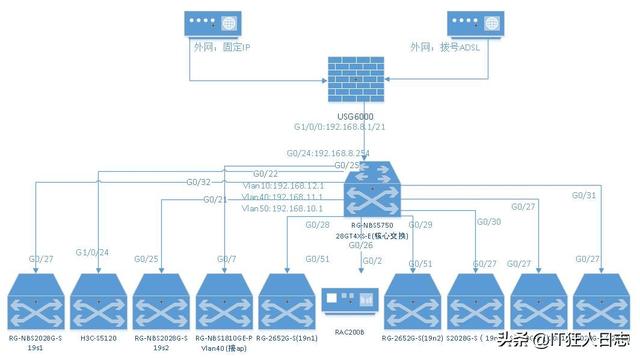

研发中心拓朴图

一、客户诉求：

（1）划分5个网段：其中有线网段3个，分别是19楼南、19楼北、20楼南；无线网段两个，一个给员工使用，一个给访客使用

（2）3个有网线网段及员工的无线网段互通，访客的无线网段只能访问internet，不能访问内网资源

（3）服务器及某些特定的计算机通过固定IP连接internet，普通PC及访问连接wifi后通过拨号的宽带连接internet

二、需要分析及网络规划

（1）在核心交换机创建5个VLAN：VLAN10-访客WIFI、VLAN11-员工WIFI、VLAN12-19楼南、VLAN13-19楼北、VLAN14-20楼南

（2）在核心交换机配置ACL，禁止访客WIFI连接内网

（3）连接internet的策略在华为防火墙配置（华为防火墙的配置直接参考第三章，不再重复发文）

三、安装设备并根据拓朴图采购光纤跳线及网络跳线连接设备

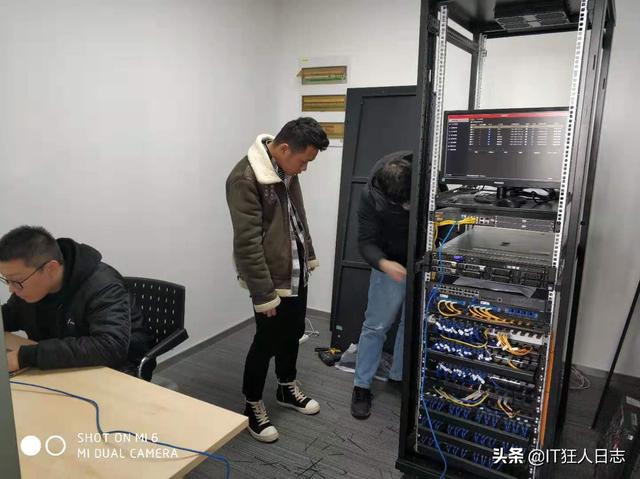

安装设备并连线

四、核心交换机配置：锐捷交换机的配置命令，类似于思科，连接consosle口后，输入config t 命令，进入交换机配置模式

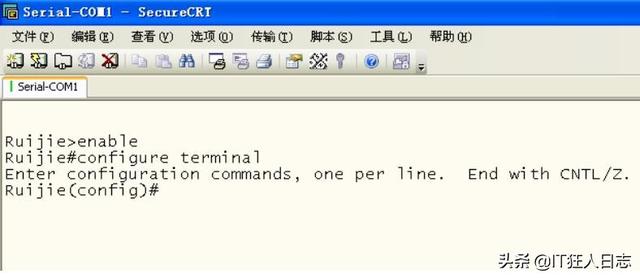

进入配置模式

（1）创建VLAN

vlan10

vlan11

vlan12

vlan13

vlan14

（2）配置vlan IP

为vlan1配置IP，方便管理

interface vlan 1

ip address 192.168.9.1 255.255.255.0

按照以下示例，为每一个VLAN配置IP

interface VLAN 12

ip address 192.168.12.1 255.255.255.0

ip helper-address 192.168.12.1 //指定DHCP服务器

（3）创建各个VLAN的DHCP地址池

service dhcp //启用DHCP服务

ip dhcp pool vlan12 //定义DHCP地址池

network 192.168.12.0 255.255.255.0 192.168.12.1 192.168.12.254 //声明网络、子网掩码以及可用IP

dns-server 192.168.12.2 61.177.7.1 //声明DNS服务器

default-router 192.168.12.1 //声明网关

ip dhcp excluded-address 192.168.12.1 192.168.12.20 //设置12.1-12.20为保留IP不分配

ip dhcp excluded-address 192.168.12.201 192.168.12.254 //设置12.1-12.20为保留IP，不向外分配

（4）配置上联防火墙的接口

interface GigabitEthernet 0/24

no switchport //将此接口配置为3层模式

ip address 192.168.8.254 255.255.255.0

ip router isis //设置该接口支持 IPv4 IS-IS 路由

（5）配置下联交换机的端口为trunk模式

interface GigabitEthernet 0/27

medium-type fiber //连接类型为：光纤

switchport mode trunk //端口为trunk模式

switchport trunk allowed vlan all //允许所有VLAN通过

（6）配置默认路由

ip route 0.0.0.0 0.0.0.0 GigabitEthernet 0/24 192.168.8.1 //默认路由中的下一跳地址是华为防火墙内网地址

五、其他交换机，参考核心交换机配置，级联口配置为trunk模式，并且允许所有VLAN通过

六、同样的，需要在华为防火墙配置5条默认路由：

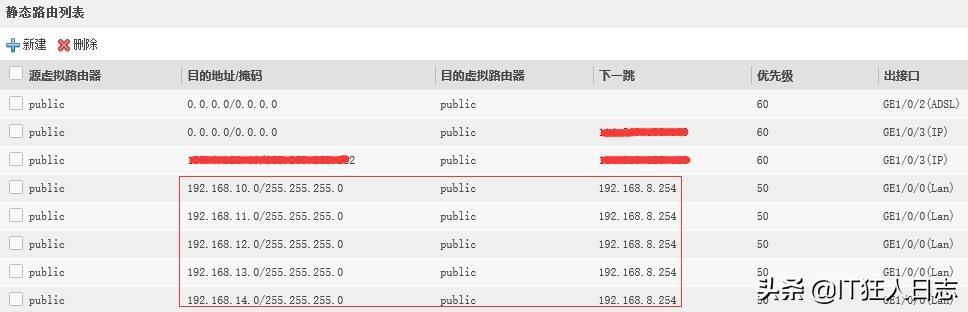

华为防火墙配置5条对应的默认路由

无线控制器，即WIFI覆盖的配置，将在下一章中进行讲解

通知：《企业网络组建实战第二篇之第四章华为USG6330配置L2TP over IPSec》为知为何，今天早上在已经有阅读量的情况下，突然被下线了，而且不能修改后上线，需要的网友私信我吧。。。
