几张图看懂POE供电系统原理

admin 安防监控 526 0

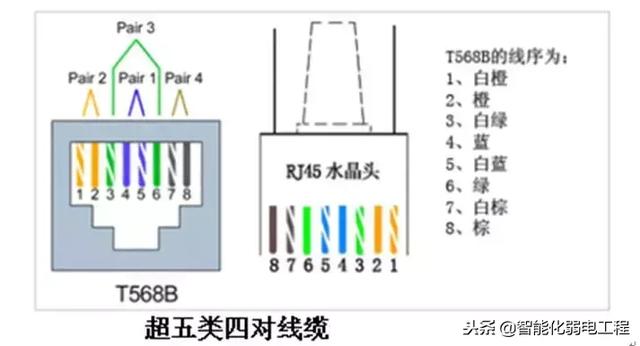

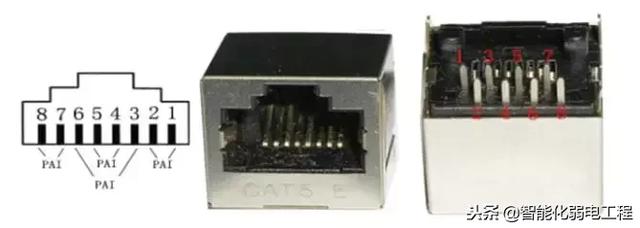

标准的五类网线有四对双绞线,但是在10MBASE-T和100M BASE-T中只用到其中的两对。IEEE80 2.3af允许两种用法:

1、应用空闲脚供电时4、5脚连接为正极,7、8脚连接为负极。

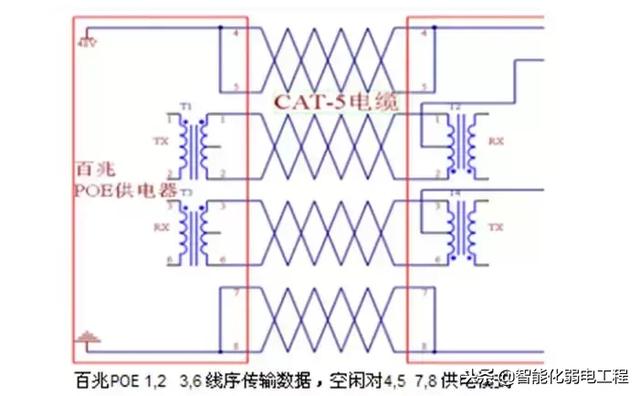

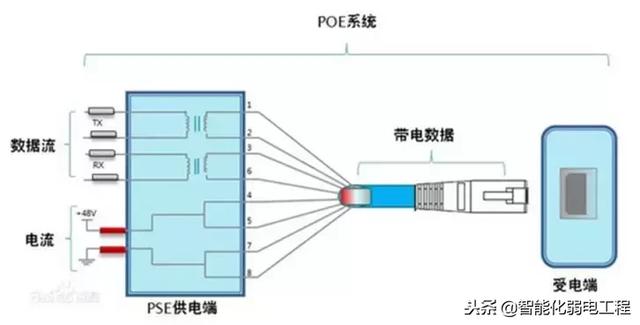

下图为利用空闲线(4,5,7,8)传递48V的电源。

几张图看懂POE供电系统原理-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图一

几张图看懂POE供电系统原理-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

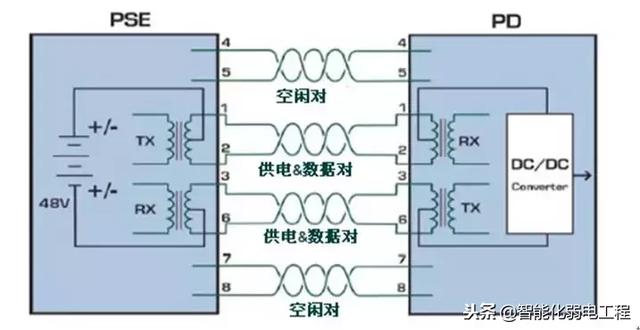

2、利用信号线(1,2,3,6)同时传递数据信号和48V的电源。

应用数据脚供电时,将DC电源加在传输变压器的中点,在这种方式下线对1、2和线对3、6可以为任意极性。传输数据所用的芯线上同时传输直流电,其输电采用与以太网数据信号不同的频率,不影响数据的传输。

几张图看懂POE供电系统原理-第3张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图三

标准不允许同时应用以上两种情况。电源提供设备PSE只能提供一种用法,但是电源应用设备PD必须能够同时适应两种情况。该标准规定供电电源通常是48V、13W的。PD设备提供48V到低电压的转换是较容易的,但同时应有1500V的绝缘安全电压。

下面谈一下1000M BASE-T POE 供电系统

几张图看懂POE供电系统原理-第4张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图四

几张图看懂POE供电系统原理-第5张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图五

几张图看懂POE供电系统原理-第6张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图六

几张图看懂POE供电系统原理-第7张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图七

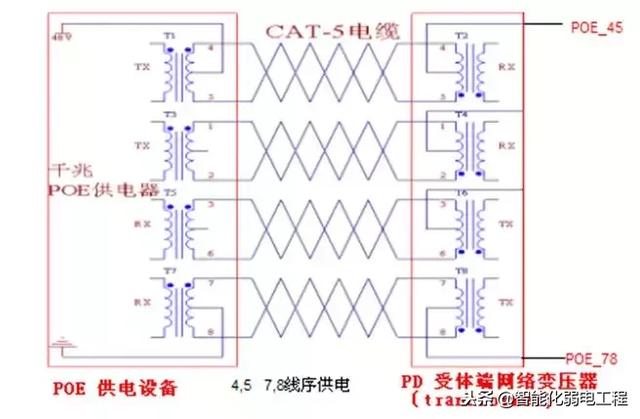

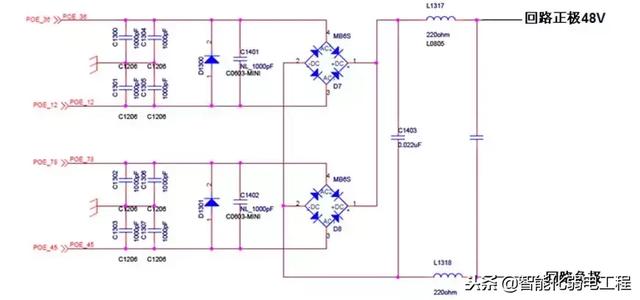

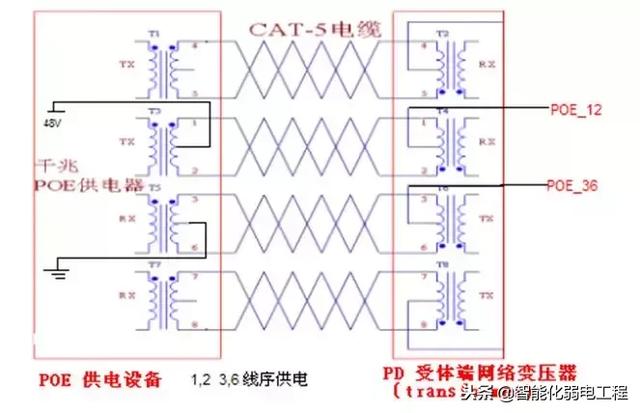

1000M BASE-T POE 供电系统 4个线序对均传输数据,故无空闲对, 均采用数据对供电,图六,1脚和2脚、3脚和6脚通过网络变压器进行电压、信号的分频、分离出来的电压连接到桥式整流进行整流供电,如图八

几张图看懂POE供电系统原理-第8张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

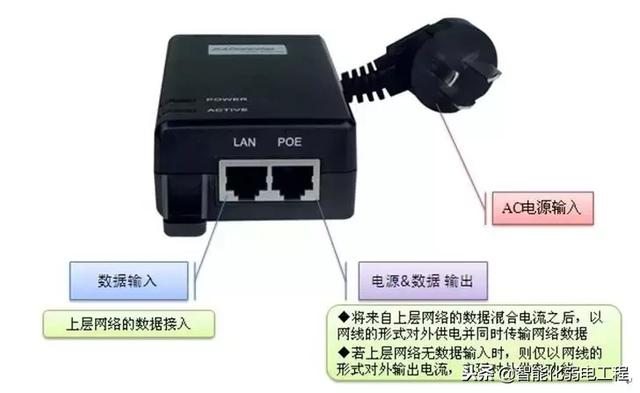

以上讨论的是POE adapter 供电模式,典型的POE adapter 如下图

几张图看懂POE供电系统原理-第9张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图九: POE adapter

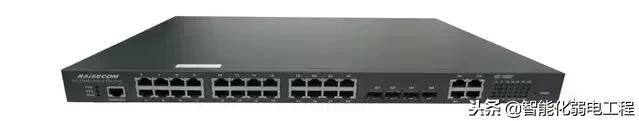

另一种是通过POE供电交换机供电

几张图看懂POE供电系统原理-第10张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

图十:POE供电交换机

几张图看懂POE供电系统原理-第11张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

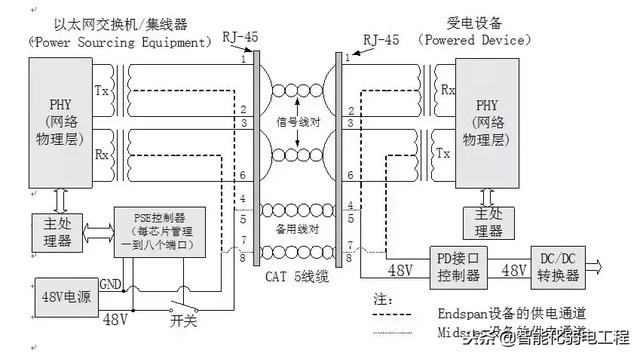

图十一:POE交换机供电示意图

几张图看懂POE供电系统原理-第12张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

几张图看懂POE供电系统原理-第13张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

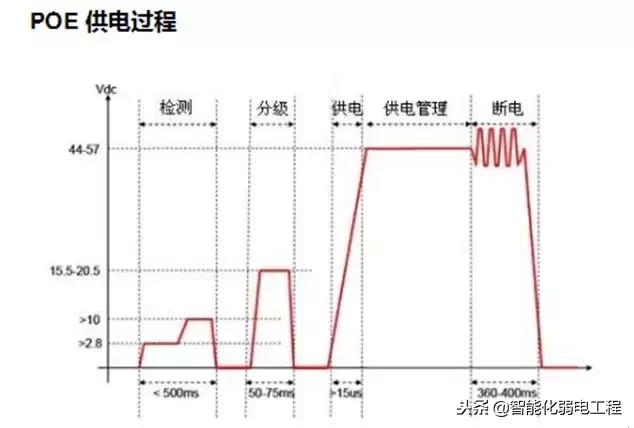

协商供电

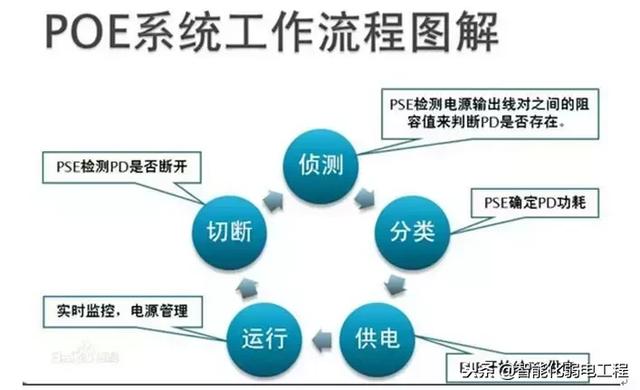

当在一个网络中布置PSE供电端设备时,POE以太网供电工作过程如下所示。

1. 检测:一开始,PSE设备在端口输出很小的电压,直到其检测到线缆终端的连接为一个支持IEEE802.3af标准的受电端设备。2.PD端设备分类:当检测到受电端设备PD之后,PSE设备可能会为PD设备进行分类,并且评估此PD设备所需的功率损耗。3. 开始供电:在一个可配置时间(一般小于15μs)的启动期内,PSE设备开始从低电压向PD设备供电,直至提供48V的直流电源。4.供电:为PD设备提供稳定可靠48V的直流电,满足PD设备不越过15.4W的功率消耗。5.断电:若PD设备从网络上断开时,PSE就会快速地(一般在300~400ms之内)停止为PD设备供电,并重复检测过程以检测线缆的终端是否连接PD设备。
