华为核心交换机和AC控制器的组网方案及配置

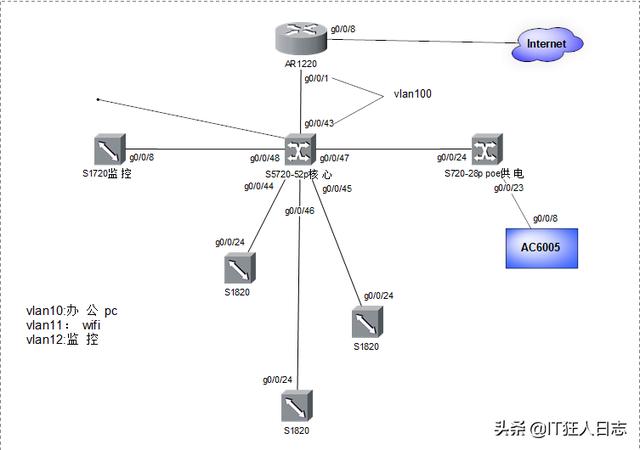

苏州某金融公司因扩大规模，需要对网络进行升级改造，原有的拓扑及设备清单，如下图所示：

一、需求分析IT提出的升级改造要求如下：

1、原来的VLAN10留给综合部使用；

2、VLAN12继续为门禁监控使用；

3、新建VLAN30、40、50、60、80给不同的部门使用；

4、新建VLAN90，给访客专用，访客的设备无论是有线网络还是WIFI都连接到VLAN90，且只允许访问外网，不得访问内网资源；

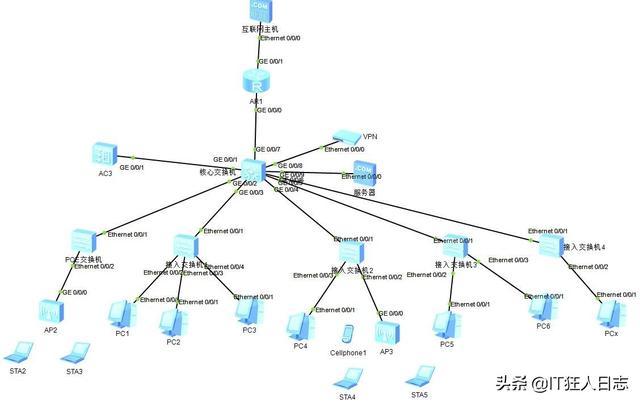

二、配置过程有道是：“有图走遍天下，无图寸步难行”，所以根据IT提出的要求，拓扑图更新如下：

1、核心交换机的配置：

Sys CORE *设备交换机名称为CORE

vlan bat 2 10 20 30 40 50 60 80 90 *创建这些VLAN

dhcp enable *开启DHCP功能

dhcp snooping enable *开启dhcp snooping功能

以下是配置各个vlanif接口IP

interface Vlanif2

ip address 192.168.1.2 255.255.255.0

dhcp select global

interface Vlanif10

ip address 192.168.8.1 255.255.255.0

dhcp select global

interface Vlanif20

ip address 192.168.12.1 255.255.255.0

dhcp select global

interface Vlanif30

ip address 192.168.200.1 255.255.255.0

dhcp select global

interface Vlanif40

ip address 192.168.204.1 255.255.255.0

interface Vlanif50

ip address 192.168.208.1 255.255.255.0

interface Vlanif60

ip address 192.168.212.1 255.255.255.0

interface Vlanif80

ip address 192.168.100.1 255.255.255.0

dhcp select global

interface Vlanif90

ip address 192.168.104.1 255.255.255.0

dhcp select global

以下是配置各个VLAN的DHCP地址池

ip pool vlan2

gateway-list 192.168.1.2

network 192.168.1.0 mask 255.255.255.0

excluded-ip-address 192.168.1.3 192.168.1.20

dns-list 114.114.114.114

ip pool vlan10

gateway-list 192.168.8.1

network 192.168.8.0 mask 255.255.255.0

excluded-ip-address 192.168.8.2 192.168.8.20

dns-list 114.114.114.114

ip pool vlan20

gateway-list 192.168.12.1

network 192.168.12.0 mask 255.255.255.0

excluded-ip-address 192.168.12.2 192.168.12.20

dns-list 114.114.114.114

ip pool vlan30

gateway-list 192.168.200.1

network 192.168.200.0 mask 255.255.255.0

excluded-ip-address 192.168.200.2 192.168.200.20

dns-list 114.114.114.114

ip pool vlan80

gateway-list 192.168.100.1

network 192.168.100.0 mask 255.255.255.0

excluded-ip-address 192.168.100.2 192.168.100.20

dns-list 114.114.114.114

ip pool vlan90

gateway-list 192.168.104.1

network 192.168.104.0 mask 255.255.255.0

excluded-ip-address 192.168.104.2 192.168.104.20

dns-list 114.114.114.114

以下是配置trunk模式的交换机接口，注意：级联AP或者AP交换机的接口，必须配置port trunk pvid vlan x（x=AP所在管理VLAN）

interface GigabitEthernet0/0/2

interface GigabitEthernet0/0/1

port link-type trunk

port trunk allow-pass vlan 2 to 4094

interface GigabitEthernet0/0/2

port link-type trunk

port trunk pvid vlan 2

port trunk allow-pass vlan 2 to 4094

interface GigabitEthernet0/0/3

port link-type trunk

port trunk allow-pass vlan 2 to 4094

interface GigabitEthernet0/0/4

port link-type trunk

port trunk pvid vlan 2

port trunk allow-pass vlan 2 to 4094

interface GigabitEthernet0/0/5

port link-type trunk

port trunk allow-pass vlan 2 to 4094

interface GigabitEthernet0/0/6

port link-type trunk

port trunk allow-pass vlan 2 to 4094

interface GigabitEthernet0/0/7

port link-type access

port default vlan 2

需要一条静态路由，ip route-static 0.0.0.0 0.0.0.0 192.168.1.1，上外网从192.168.1.1出去

VLAN90为访客专用网段，因此ACL配置如下：

acl 3001 *创建acl3001

rule 5 deny ip source 192.168.104.0 0.0.0.255 destination 192.168.0.0 0.0.255.255 *拒绝从192.168.104.0/24网段到192.168.0.0/16网段（内网全部网段）的流量

rule 10 permit ip source 192.168.104.0 0.0.0.255 destination 0.0.0.0 0 *允许104网段上外网

traffic classifier vlan90 *创建流分类

if-match acl 3001 *将ACL与流分类关联

q

[CORE]traffic behavior vlan90 *创建流行为

[CORE-behavior-vlan90]deny *配置流行为动作为拒绝报文通过

[CORE-behavior-vlan90]q

[CORE]traffic policy vlan90 *创建流策略

[CORE-trafficpolicy-vlan90]classifier vlan90 behavior vlan90 *将流分类vlan90与流行为vlan90关联

[CORE]vlan 90 *注意，此处不是int vlan90，而是 vlan 90命令

[CORE-vlan90]traffic-policy vlan90 inbound *流策略应用在接口入方向

[CORE-vlan90]dis th

2、AC控制器的配置：

vlan bat 2 80 90 *创建VLAN2 80 90，其中2为AP管理，80为员工使用，90为访客使用

dhcp enable

interface Vlanif2

ip address 192.168.1.3 255.255.255.0

dhcp select global

interface Vlanif80

dhcp select global

interface Vlanif90

dhcp select global

interface GigabitEthernet0/0/1

port link-type trunk

p t a v a

capwap source interface vlanif2 *配置AC建立CAPWAP隧道使用的接口，即interface vlanif2作为AC的源接口

Wlan *进入无线配置

dis ap unauthorized record *查看未通过认证的AP

regulatory-domain-profile name wlan *创建域管理模板

q

ap-group name aps *创建名为aps的ap组，目的是把AP添加进AP组里方便管理

regulatory-domain-profile wlan *AP组引用域管理模板

ap-id 0 ap-mac 00e0-xxxx-xx80 *导入该AP的mac，ap-id 0是手动为ap设置的顺序编号，注意不可重复

ap-group aps *加入到AP组aps里

dis ap all *查看上线AP，状态：nor为正常工作，可能需要等2分钟

dis ap unauthorized record *查看未通过认证的AP（备用命令）

ap-confirm all *确认未通过认证的ap，允许其上线（备用命令）

undo ap auth-mode *关闭AP认证，直接让AP自动完成上线（备用命令）

ap-id 0 *进入编号为0的AP配置，这里通过display this查看当前配置信息，也可以通过ap-name给AP命名（备用命令）

security-profile name office *创建安全模板

security wpa-wpa2 psk pass-phrase 18913530333 aes *配置安全模式、WIFI密码

security-profile name guest *创建安全模板

security wpa-wpa2 psk pass-phrase 123456789 aes *配置安全模式、WIFI密码

ssid-profile name offic *创建ssid模板

ssid office *ssid名称，即wifi名

ssid-profile name guest *创建ssid模板

ssid guest *ssid名称，即wifi名

vap-profile name office *创建vap模板

service-vlan vlan-id 80 *配置业务vlan，即给连接无线用户分配地址的vlan，此处为VLAN80

ssid-profile offic *引用ssid模板

security-profile office *引用安全模板

forward-mode direct-forward *配置转发模式：直接转发，华为设备默认直接转发，此命令可不执行

vap-profile name guest

service-vlan vlan-id 90

ssid-profile guest

security-profile guest

ap-group name aps *进入AP组配置

regulatory-domain-profile wlan

radio 0

vap-profile office wlan 1

vap-profile guest wlan 2

后增加AP

dis ap unauthorized record

ap-confirm all

ap-id 1

ap-group aps

ap-name 19f-1

增加5G信号

[AC6605-wlan-view]ap-group name aps

[AC6605-wlan-ap-group-aps]radio 1

[AC6605-wlan-group-radio-aps/1]vap-pro

[AC6605-wlan-group-radio-aps/1]vap-profile office wlan 1

[AC6605-wlan-group-radio-aps/1]vap-pro

[AC6605-wlan-group-radio-aps/1]vap-profile guest wlan 2

交换机的VLAN端口配置略……

三、验证配置：1、不同VLAN的PC之间互相访问，通过；

2、VLAN90的PC，只能上外网，禁止访问内网其他VLAN，通过；

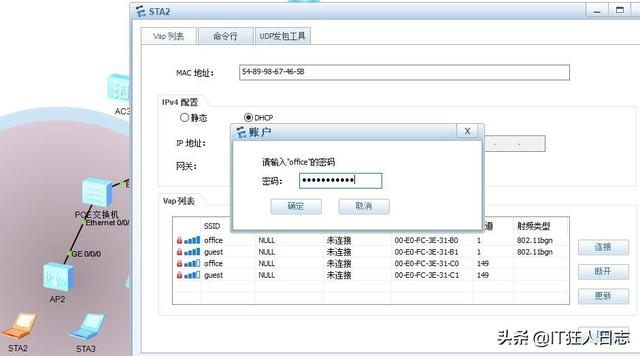

3、无线终端连接WIFI，两个SSID绑定了不同的VLAN，通过；

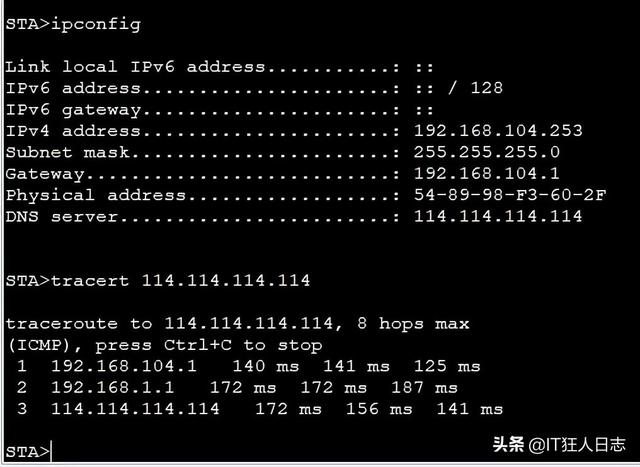

4、连接guest这个SSID的无线终端，可以访问外网

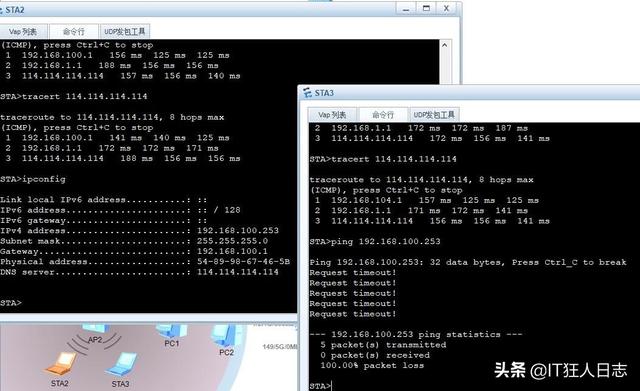

5、连接guest这个SSID，即在VLAN90内的客户端， 禁止访问内网其他VLAN

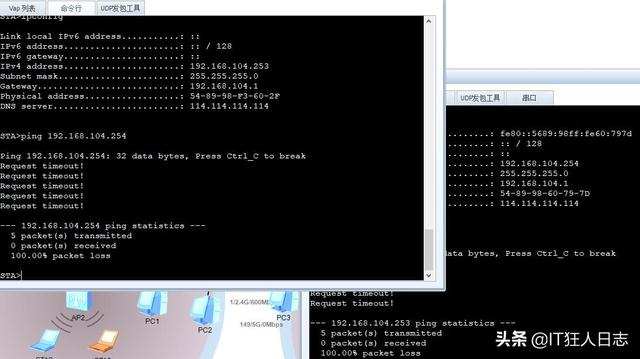

6、连接guest这个SSID的无线终端，哪怕是在同一个VLAN内，也是禁止互相访问的
