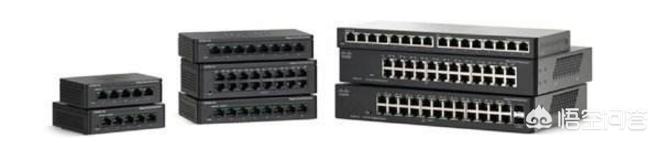

这里以二层交换机为例,不讨论更高层次的交换机设备。
交换机工作在数据链路层,主要用于转发数据帧,基于MAC地址表进行寻址。
我们一起来看看二层交换机是如何工作的?怎样设置交换机才能够达到最好的效果。
工作原理1.寻址方式

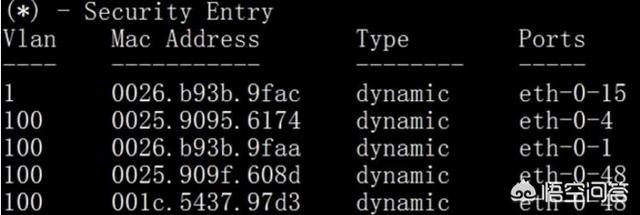

交换机维护着一张MAC地址表,主要依靠该表进行数据转发。
1.首次寻找局域网某台计算机MAC地址,会以广播包的形式在连路上转发;
该广播包中包含发送端的MAC地址。
2.接收端接收到该信息后,记录发送端MAC地址,并回复自信MAC地址信息;
交换机记录MAC地址,在次发送同样MAC地址时查询MAC地址表,匹配到信息后发送单播包。
2.端口工作模式
支持单工、半双工、全双工三种工作模式;
支持直通交换方式、存储专访方式、碎片隔离式三种数据交换方式;
可以作为普通的数据端口,也可以作为主干端口;
功能模式又分为普通端口和POE供电端口。
优化配置1.换分VLAN
局域网干扰最为严重的就是广播包;
可以通过在交换机上划分VLAN隔离不同VLAN之间的广播包。
2.端口隔离
作用同样是隔离广播包;
设置了端口隔离,不同端口之间无法进行通信;
共享打印机、服务器等使用的端口不要进行设置,避免打印机、服务器无法正常使用。
3.dhcp snooping
仅信任该端口的DHCP服务器发送的信息;
避免局域网内私加路由器,造成网络混乱。
关于交换机使用、优化上更多的问题;
欢迎大家留言讨论,喜欢的点点关注。
