前言：
大家好，我是薛哥。我会经常发一些拓扑图的，这样的有助于我们了解这个系统的架构，也有助于我们做方案，尤其对新人学习，这个素材是太重要了。其实它的作用在于我们不用文字去叙述了，直接发图片给业主，更加直观明了，今天分享几十个拓扑图和学习图片，价值连城，收集不易，希望对大家有所帮助。
正文：
为了更好的让新人理解每张图片的含义，我对每一张图片简单的介绍一下。

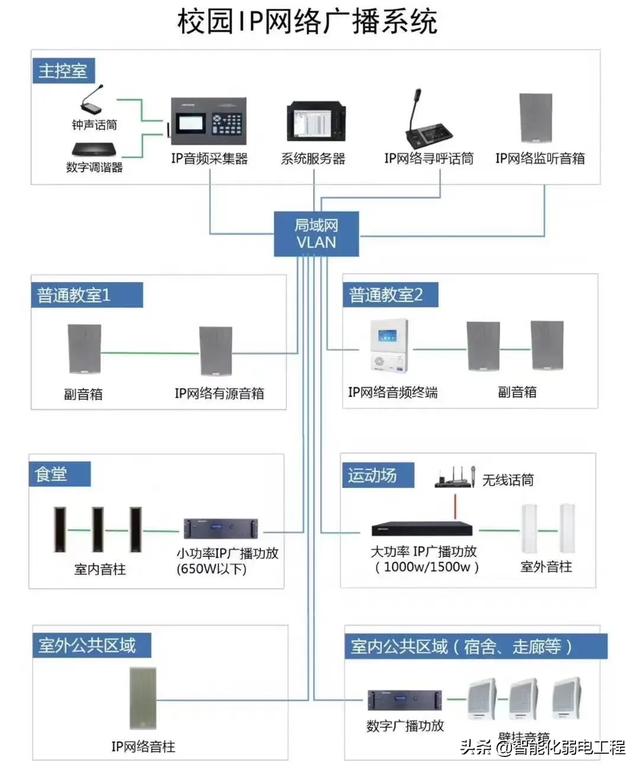

1、校园IP网络广播系统图

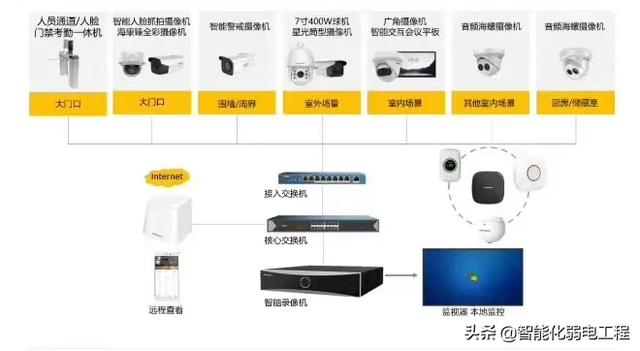

2、安防系统拓扑图，包含了门禁及监控系统

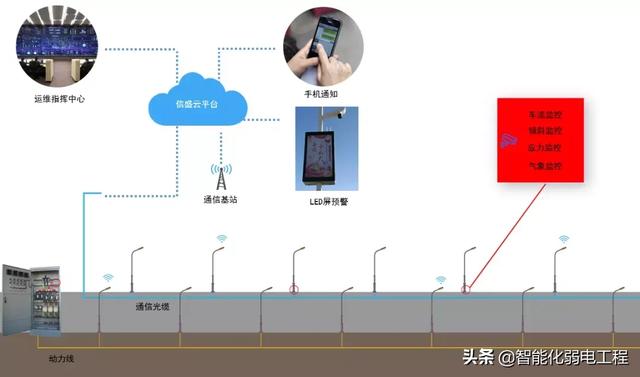

3、智慧灯杆拓扑图，以后这样的项目会越来越多

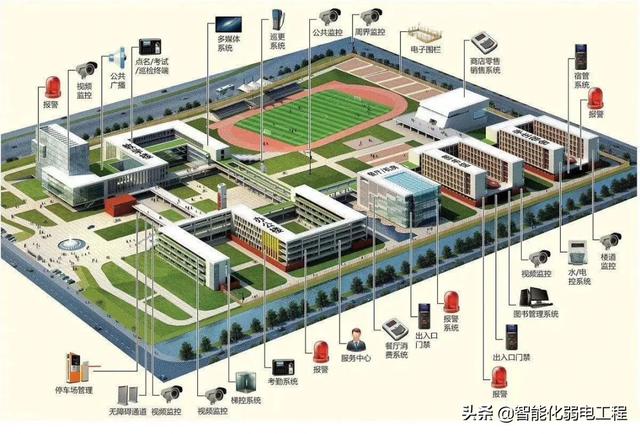

4、智慧校园建设详细分析图

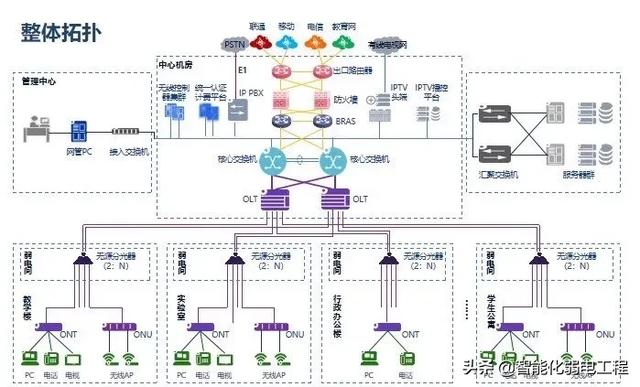

5、全光网络拓扑图，全光网络虽然很火，但是用的还是比较少。
6、电子围栏系统整体架构

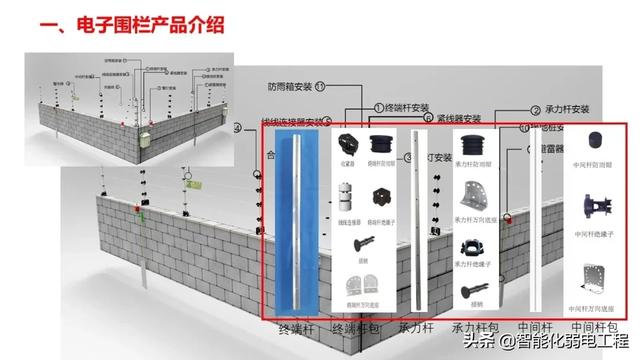

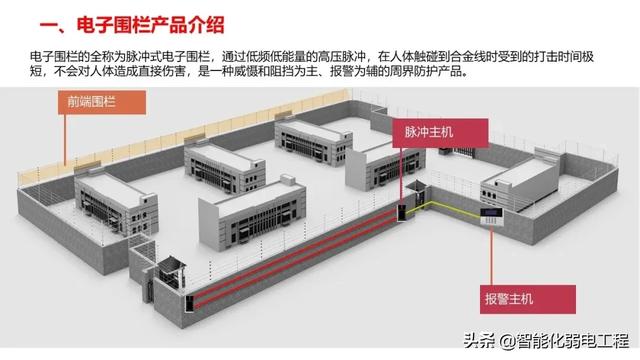

7、电子围栏系统平面示意图

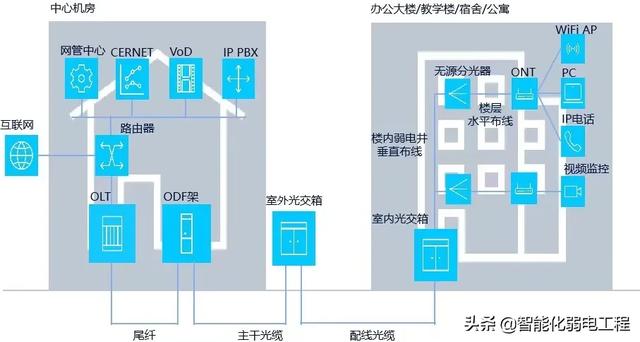

8、全光网络连接示意图

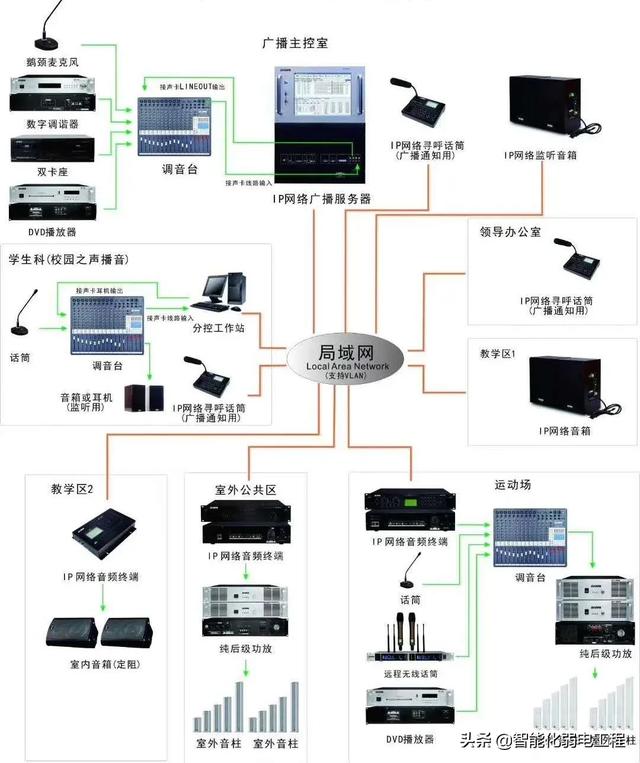

9、校园项目公共广播系统图

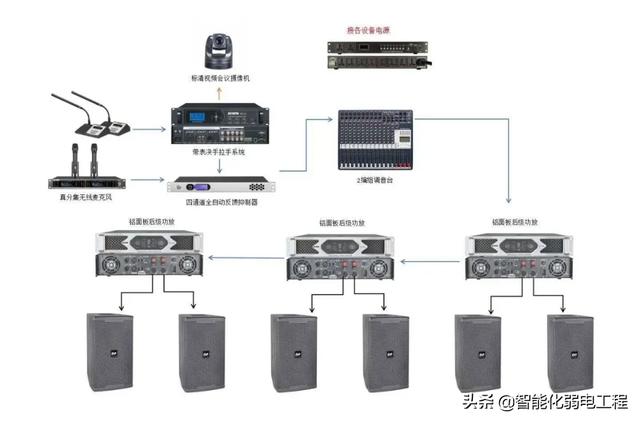

10、一般的公共广播系统拓扑图，通用性的

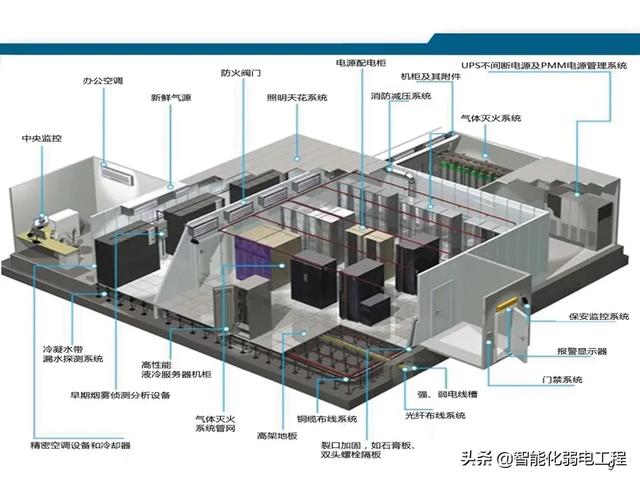

11、机房工程拓扑图，这个图学习机房工程非常好。

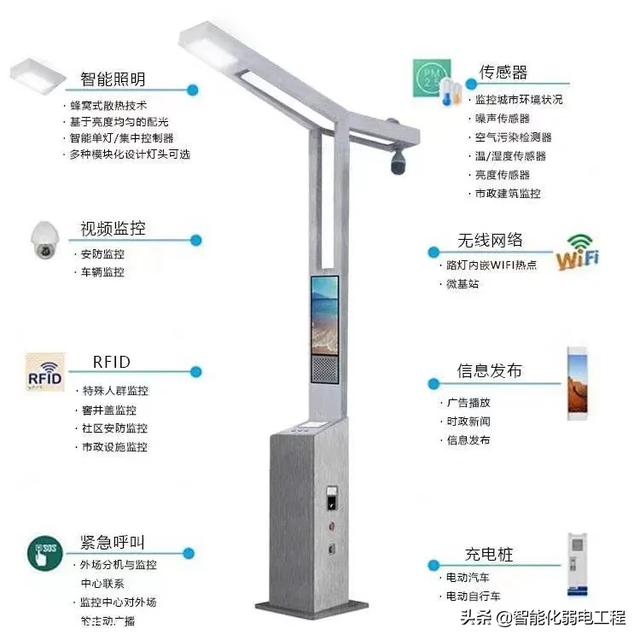

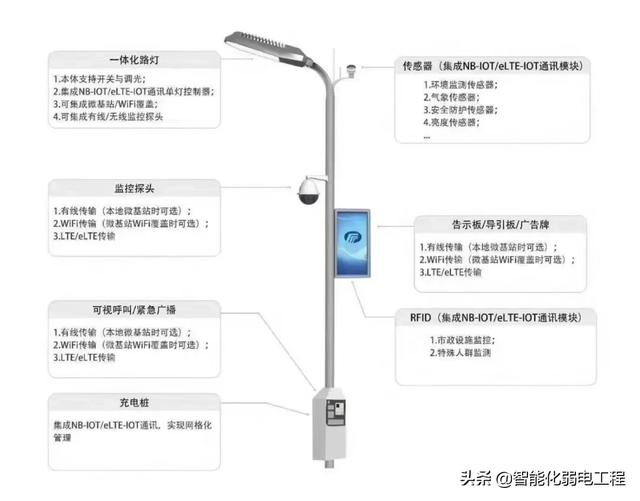

12、智慧灯杆功能图
13、智慧灯杆分解图

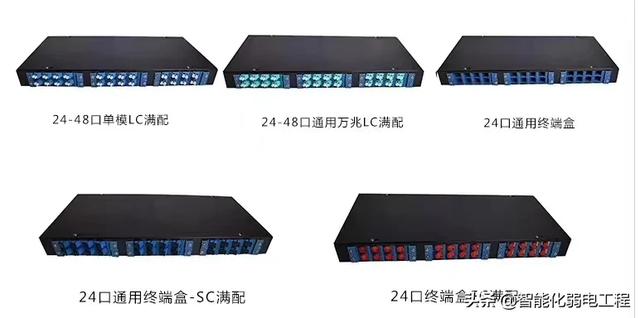

14、各种类型的光端盒
15、智慧医院的室外弱电配置图

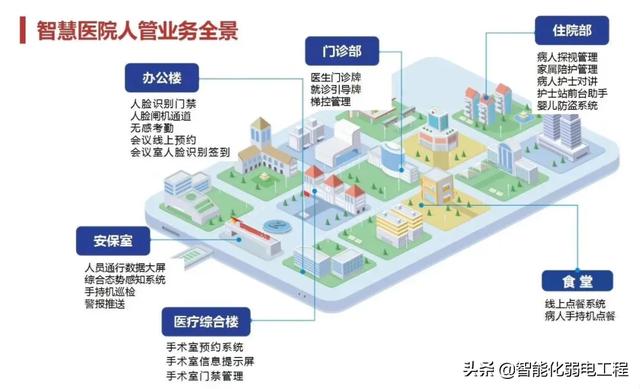

16、智慧校园人管业主全景规划

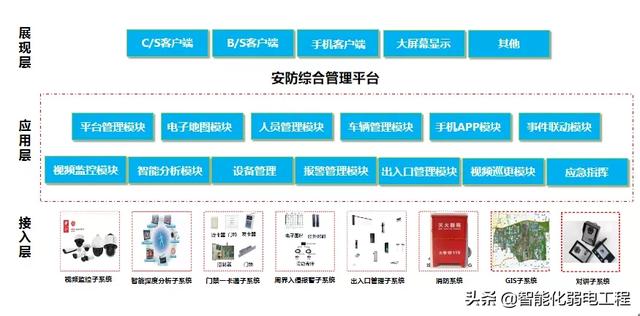

17、安防综合管理平台整体架构

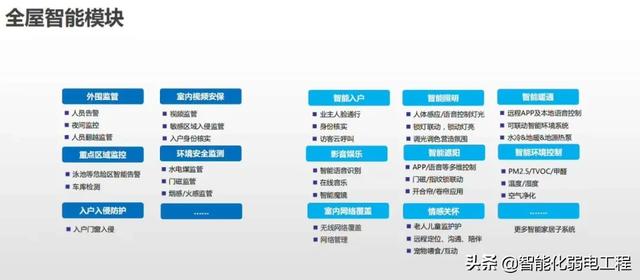

18、智能家居模块组成

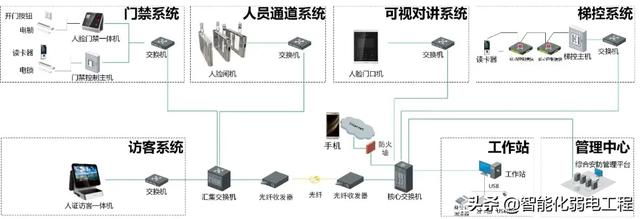

19、一卡通拓扑图
20、人员通道管理布线图

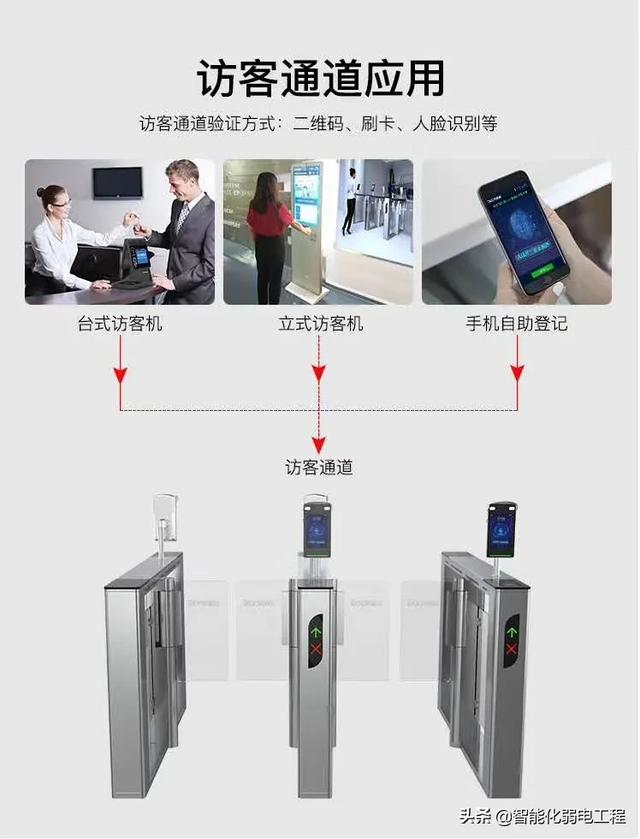

21、访客通道的应用分析
22、玻璃门类的安装示意图

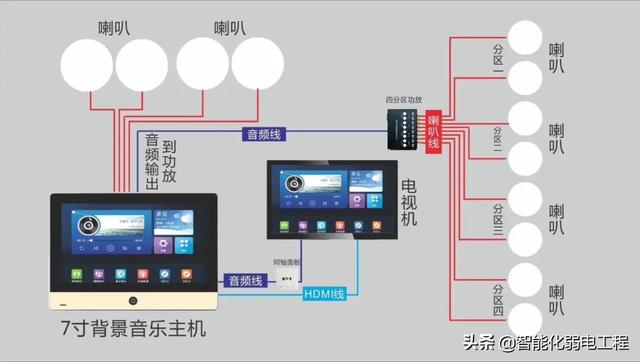

23、家庭背景音乐的连接示意图

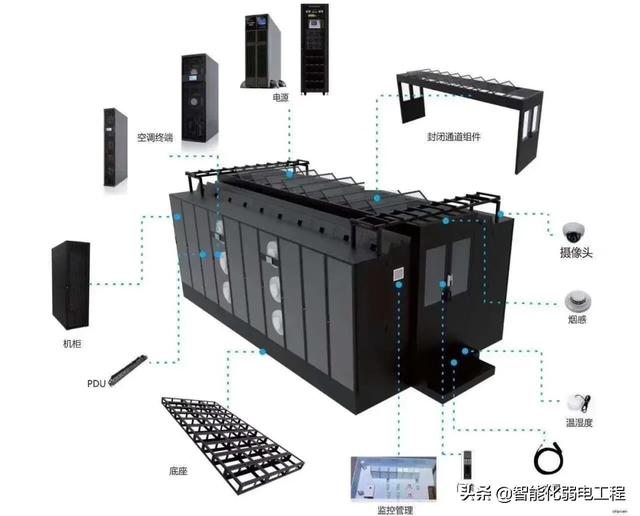

24、模块化机房组成

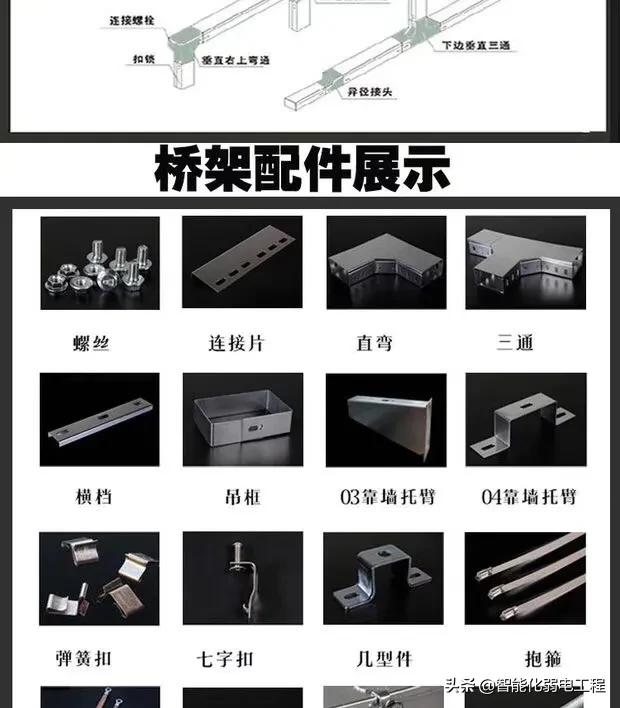

26、弱电桥架配件图
总结：
以上图片包含的东西，你都会的话，说明你是一个老司机了，如果不会的话，还是要学习一下的，尤其作为公司新员工学习图片是可以的。
