《智慧城市智慧灯杆技术规范》随着智慧城市的不断发展，路灯的发展经历了普通路灯→文化路灯→智慧路灯三个时期，从照明功能逐步发展为智慧城市入口。普通路灯仅有照明功能，只能满足最基本的照明需求；而文化路灯则主要是在造型上进行突破，赋予了路灯景观性、艺术性。今天就跟大家聊聊指挥+智能城市这个话题。欢迎在评论区留言评论交流。
近年来，在5G新基建政策的大力推动下，具备多功能的智慧灯杆受到越来越多人重视。

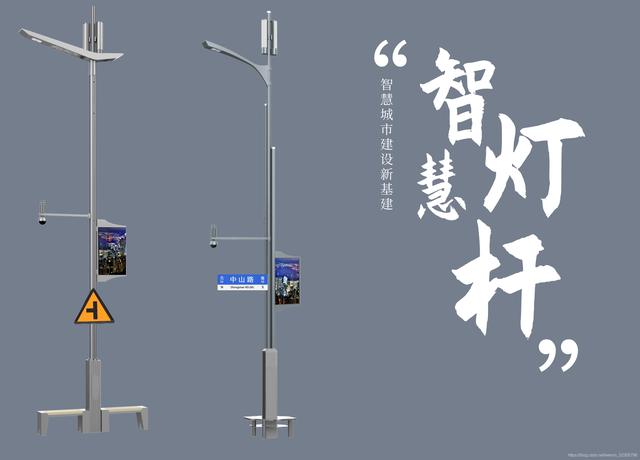

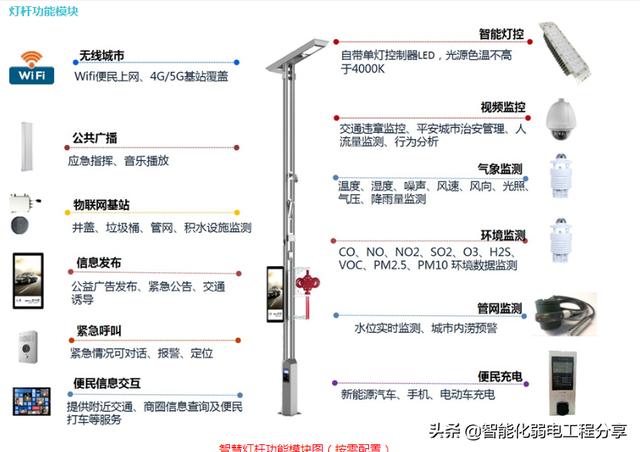

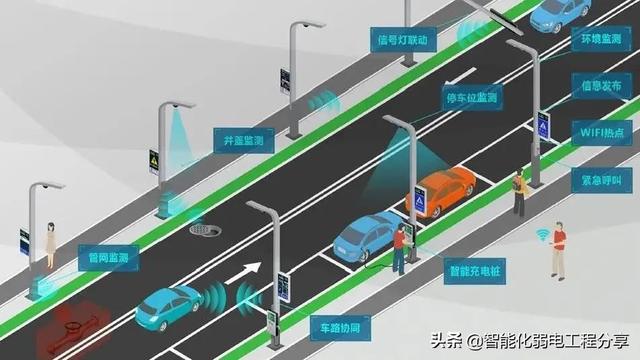

智慧灯杆是一种集成各种信息设备技术创新复合应用的智慧路灯产品，整个智慧灯杆内包含路灯照明控制系统、WIFI天线基站、视频监控管理、广告屏播控系统、城市环境实时监测、紧急呼叫系统、充电桩系统和井盖监测系统等应用。
路灯的演变模式逐渐从传统的单一个体转变到现在的万物互联，如：人流统计、环境监测、快速充电、信息发布、应急联动报警服务点等。从而实现城市公共空间的高效利用，另一方面在车联网建设、云网建设以及通信网络建设过程中也大放异彩。

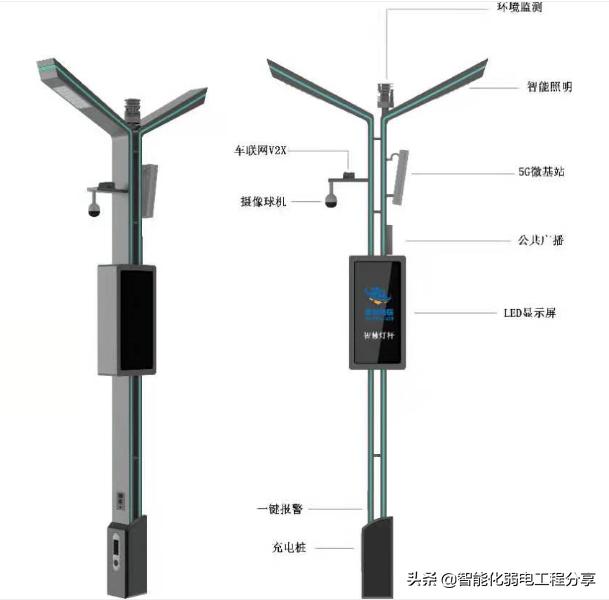

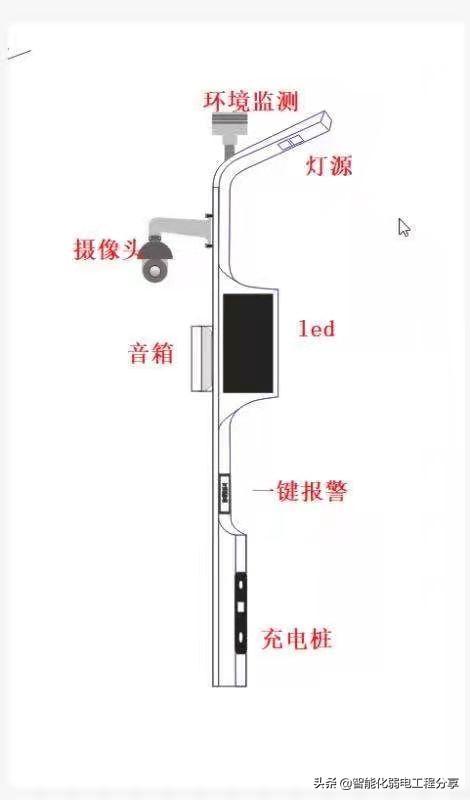

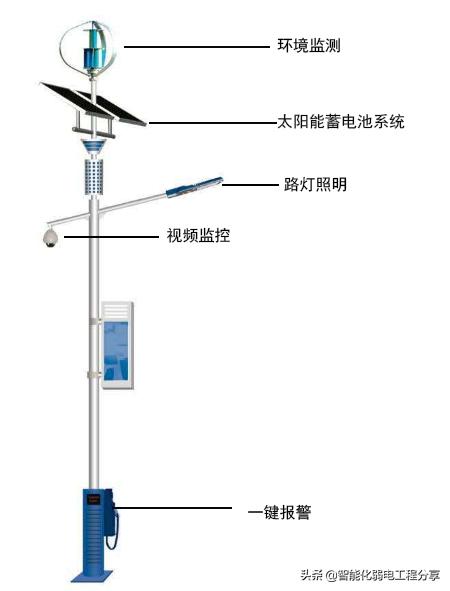

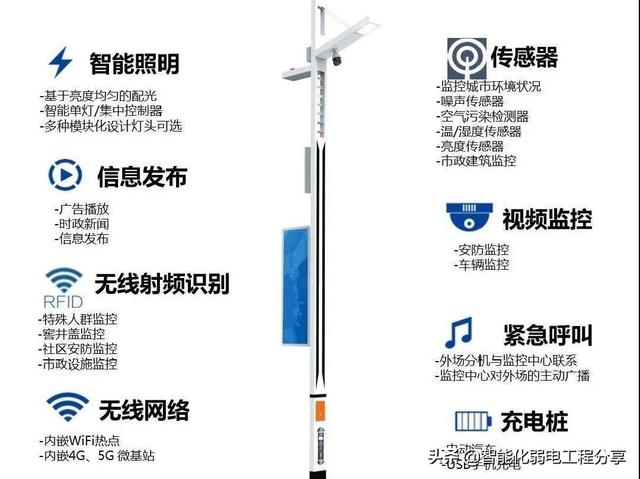

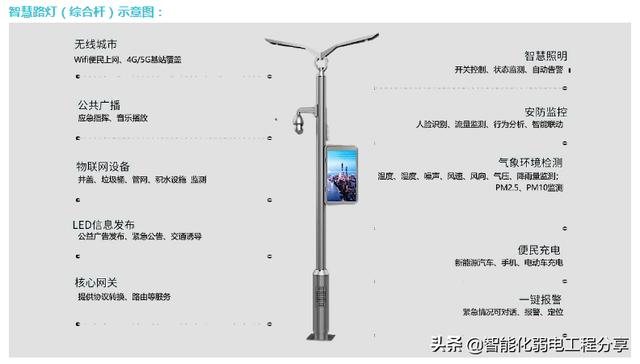

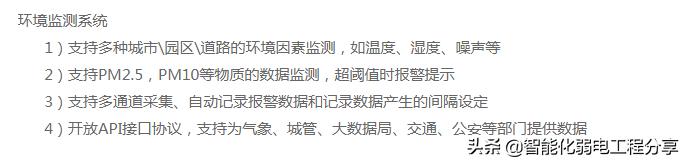

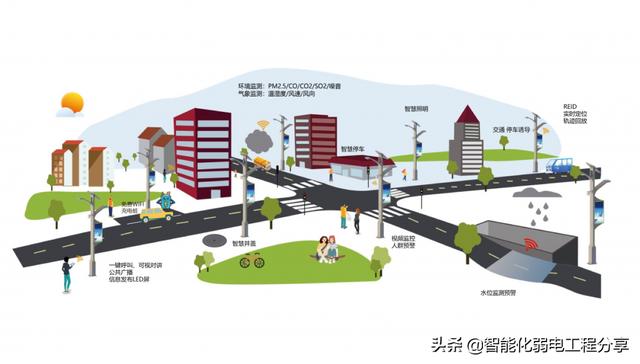

将智慧照明、气象站、空气质量检测、城市Wifi覆盖、视频监控、充电桩、LED信息发布、信息交互、一键报警、4G/5G基站等多种功能集合在一根灯杆上，通过集成传感器，采集城市的信息，为智慧城市的大数据应用提供多种数据支持，也为城市居民提供安全保障，及便捷的生活服务，使城市更加宜居。
《智慧灯杆技术规范总览》规范分为八大内容：总则、术语、基本规定、系统规划、系统设计、施工、检测与验收、运行和维护，新改扩建道路、广场、景区、园区、停车场等区域路灯和相关杆体建设皆适用。
规范明确，智慧灯杆作为统筹性的智慧城市基础设施，应注意以下三点，以实现信息基础设施共建、共享、共治：
1.联动各行业应用建立起覆盖范围广、功能齐全的信息感知网；
2.充分考虑与城市风貌景观相融合；
3.对杆体、机房、传输管线、电力管线和运营管理平台进行整网统筹。
《智慧灯杆系统架构》智慧灯杆面向整个智慧杆系统网络，即由智慧杆、机房、供电、传输等“四要素”构成的智慧城市信息基础设施网络，包括市政道路上的杆体、综合机箱、综合机房、供电系统、接入光缆以及配套管道等信息化基础设施，满足智慧城市照明、5G通信、安防监控、便民设施等各种应用对设备挂载、供电、传输接入等建设需求和维护管理需求。

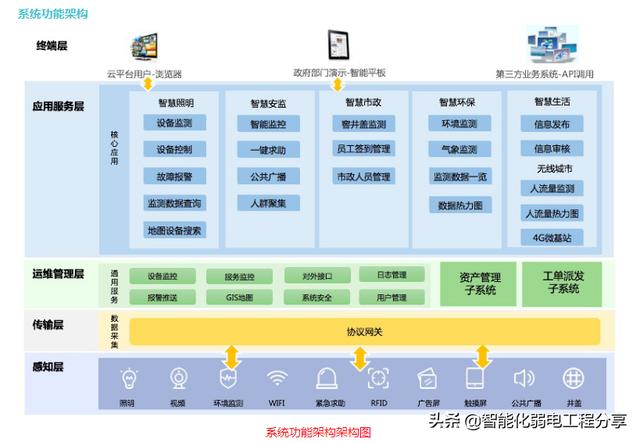

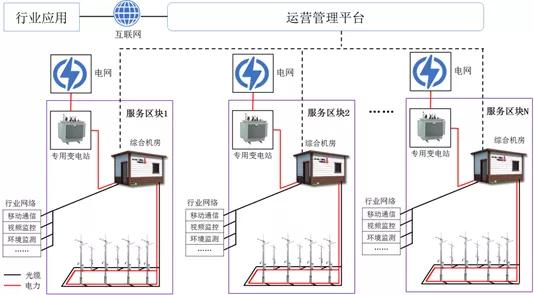

智慧灯杆系统架构如图1所示：
智慧灯杆系统网络引入“服务区块”划分的概念，“服务区块”是智慧灯杆系统网络的基本组成单元，“服务区块”可结合城市总体规划及市政道路分布等因素进行划分。根据收集的智慧灯杆使用需求和已有资源编制规划方案，在每个“服务区块”关键节点的智慧灯杆上设置智能网关。
《智慧灯杆系统规划及市场需求浅析》智慧灯杆系统规划应按照以下要求和步骤进行：
1、同步规划：智慧灯杆专项规划与管道、供电、传输、机房等相关配套设施规划同步编制，科学指导智慧灯杆建设。
2、需求收集：收集城管、公安、自然资源、交通运输、生态环境、水利、林业、应急管理等领域关于视频监控、交通管理、环境监测、信息交互、应急求助等信息化业务的相关需求;收集电信运营、广电和物联网等领域关于无线通信的需求；根据收集结果编制《智慧灯杆需求汇总表》。
3、现状调研：对存量智慧灯杆的杆体老旧程度、杆体高度、杆体强度、杆体稳定性、配套管道、供配电及通信线路等杆体及其配套设施信息现状进行调研。
4、需求匹配：对现有道路杆体的改造和市政道路的杆体新建这两种建设情况进行需求匹配，根据收集到的杆体信息和挂载需求，明确可利用的杆体资源和新建规模与建设要求。
5、滚动规划：以服务区块为基本单元开展智慧灯杆专项规划的编制，按3-5年的规划期限，根据收集的业务需求进行滚动修编，明确智慧灯杆系统的总体目标、建设规模、布点规划等主要内容。
《智慧灯杆系统设计构想》智慧灯杆系统设计包含对于杆体、挂载设备、综合机房/机箱、供配电系统、传输管线、防雷接地、漏电保护、运营管理平台、信息安全、智能网关等相关内容。同时应在杆体预留可实现网络和供电通断功能的热插拔模块，为大众创新成果接入户外智慧灯杆提供环境与孵化平台；

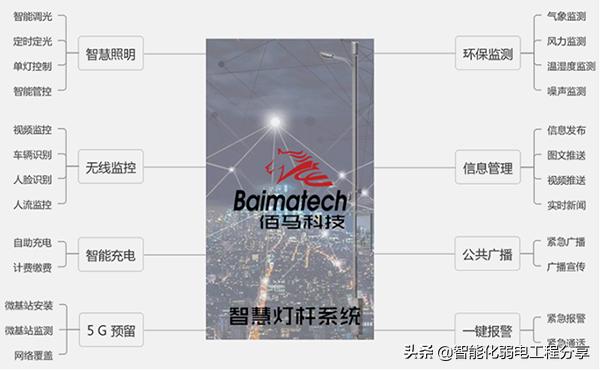

系统功能：应具备实现智慧照明、视频监控、无线网络覆盖、交通管理、信息发布、信息交互、环境传感监测、机动车充电等功能中的两种或多种组合；
其中智能网关可实现以上多种功能的业务信息汇聚和信息监控，具备智慧灯杆的监控和传输两大功能。
监控功能：包括对智慧灯杆的杆体倾斜、电源运行、现场环境、故障报警等状态进行实时监控；
传输功能：实现对智慧灯杆上的路灯照明、温湿度、物联网基站等感知设备的数据传输，并通过智慧灯杆上的物联网基站无线连接和管理周边相关联的智慧灯杆，实现对智慧灯杆的信息采集、信息输入、远程控制、联动控制等管控。未来每根智慧灯杆都具备有线宽带网络接入功能，形成一个“家庭宽带网”，上网的不是人而是除裸纤接入外的所有挂载设备。
智能网关经光缆连接到综合机房的汇聚路由器，通过统一的运营管理平台，促进智慧灯杆从单杆管理向网络化、系统化管理的转变，实现信息化基础设施的共建、共享、共治。

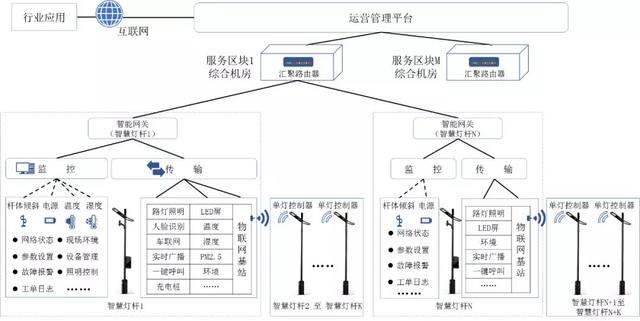

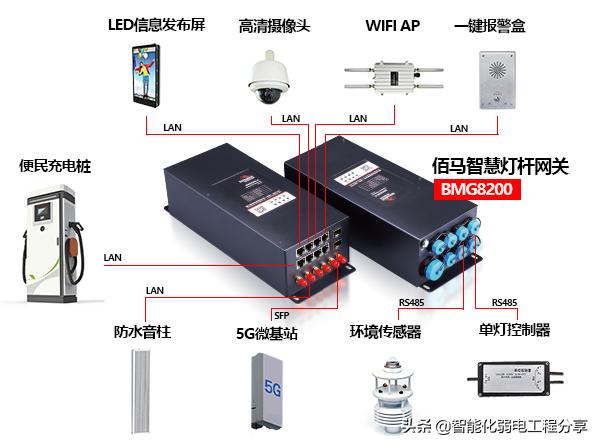

智慧灯杆智能网关组网示意图如图2所示：

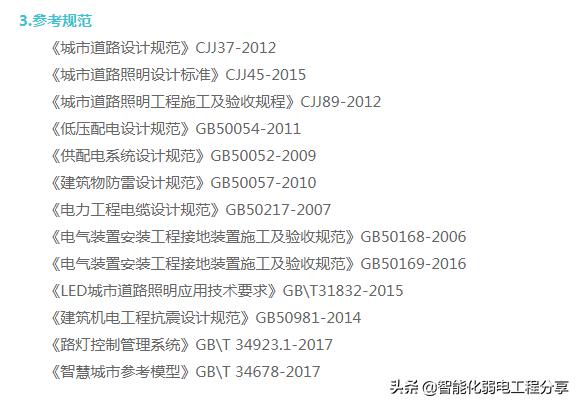

《智慧灯杆建设施工参考规范文件》
智慧灯杆有哪些通信方式：智慧灯杆的解决方案有很多种通信方式，目前的主流通信方式是以光纤、RJ45网络口、RS485为代表的有线通信方式，也常根据实际应用需求搭建4G/5G等方式的无线通信渠道，以下介绍几种常用的有线和无线通信方式。
有线光纤通信光纤以其传输频带宽、抗干扰性高和信号衰减小，而远优于电缆、微波通信的传输，也作为一种应用广泛的通信传输方式。光纤可以满足大量的数据通信正确、可靠、高速传输和处理的要求，因此借助配备了光纤接口的智慧灯杆网关，可以实现4G/5G微基站和无线高速WIFI覆盖的灯杆搭载。

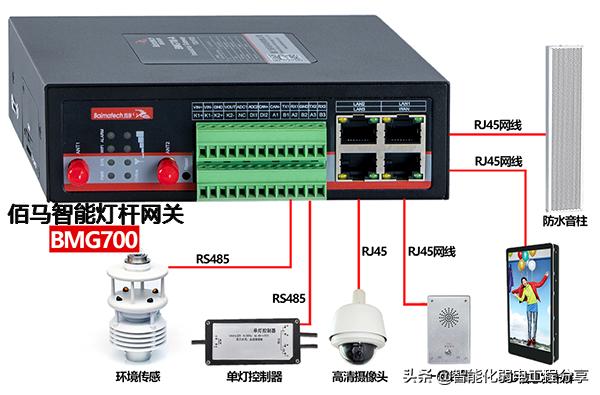

常规网线通信RJ45网口线也是常用的网络电缆，它的特点是标准通用，技术成熟，价格便宜，应用广泛。使用RJ45网口的优势是成本低，也满足较多场景下的智慧灯杆通信需求。当前智能灯杆网关设备也已普遍支持RJ45网口的接入和通信，方便智慧灯杆快速接入LED信息发布屏、高清摄像头、WIFI等杆载设备。
RS485有线通信在工业控制场合，RS485总线因其接口简单，组网方便，传输距离远等特点而得到广泛应用。并且RS485接口在总线上可以连接多达128个收发器，因此可以利用单一的RS485接口方便地建立起设备网络。在智慧灯杆项目的搭建中多用于接入环境传感器、环境监测单元、单灯控制器等设备，也得到了较多的应用。
4G/5G移动通信移动通信技术，包括3G/4G/5G移动网络，这种通信方式依赖通信基站，好处是通信接入便捷，传输距离远，通信成本较低，当地只要有运营商网络信号就可以建立智慧灯杆的通信传输。智慧灯杆行业选用4G/5G通信方式，方便快速组网，覆盖范围死角小，能够便捷实现数据上云，对接云端管理平台和远程监测反馈，提高智能灯杆系统的智能化管理水平。

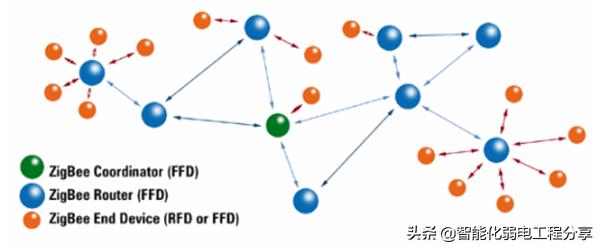

ZigBee通信技术Zigbee的特点就在于功耗更低，实时在线、同一个网关接入数量巨大并且可以自组网, 在物联网的发展中也具有广阔的应用空间。ZigBee通信技术
Zigbee的特点就在于功耗更低，实时在线、同一个网关接入数量巨大并且可以自组网, 在物联网的发展中也具有广阔的应用空间。

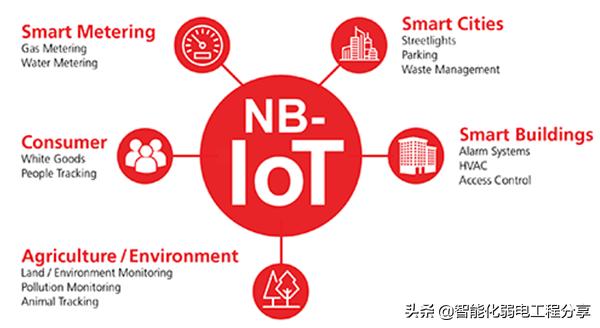

NB-IoT窄带通信技术NB-IoT具备低功耗、低成本和高稳定性的优点，最大的特性是只要信号能够覆盖到的地方，即可快速布网。而且一个基站预计可带20多万个终端，这意味着管理每一盏智慧路灯都变得轻松简单，目前国内已经有不少智能路灯项目使用了NB-IoT技术。

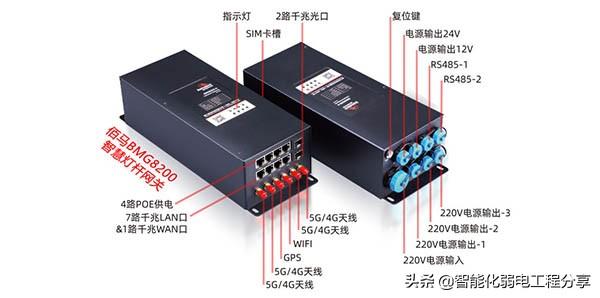

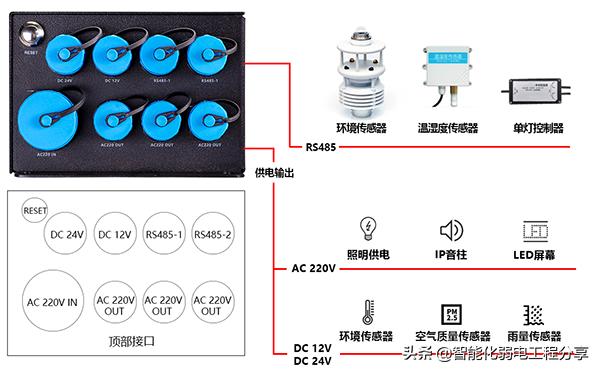

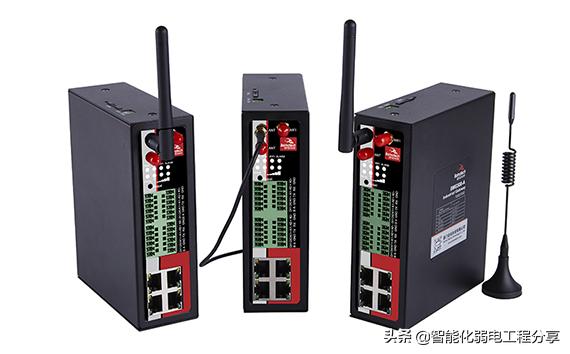

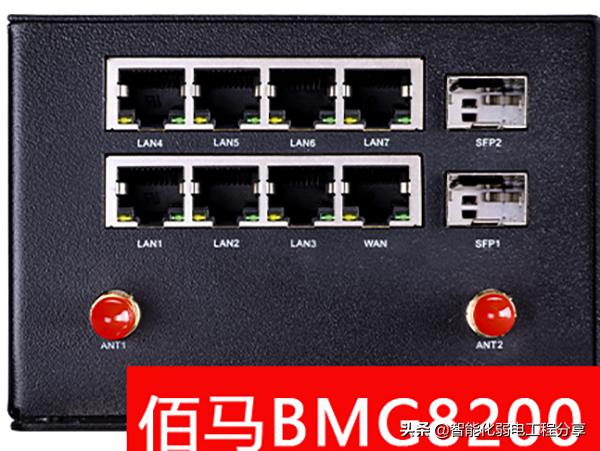

佰马BMG8200智慧路灯杆网关的通信接口包括 7 路千兆 LAN 口、1 路千兆 WAN 口、2 路千兆光口、2 路 RS485 等，同时也配备了无线通信、边缘计算等功能模块，支持有线和无线互为备份，搭配强大的边缘计算智能处理器芯片，满足执行多种通信形式、通信速率和网络协议的需求，支持项目对不同智慧灯杆通信方式的选用，实现智慧灯杆系统的一站式搭建。

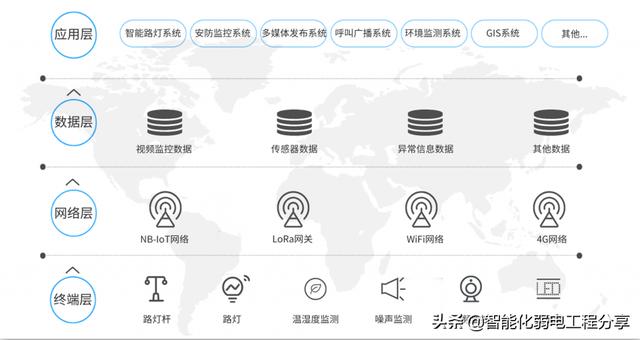

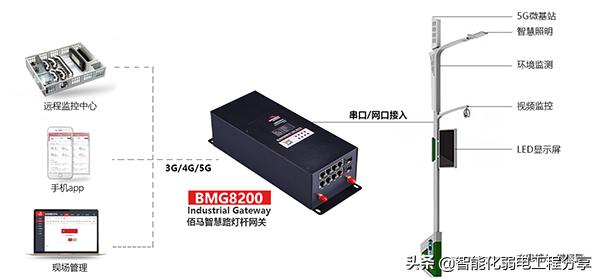

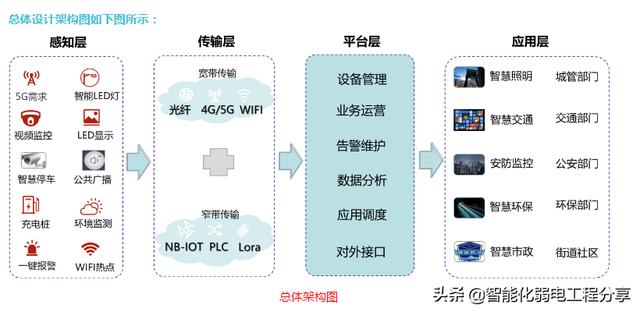

智慧路灯杆智能网关的工作架构智慧灯杆系统架构由感知层、网络层和应用层组成，智能灯杆网关处于网络层，起到连接物联网感知终端和云端管理应用平台的作用。
智慧灯杆系统的感知层主要包括各种物联网感知终端，如智慧照明模块、信息发布模块、视频监控模块、环境监测模块、通信服务模块、能源服务模块、一键求助模块等，用于采集或发布传感数据等。感知终端接入智慧灯杆网关，进行统一监测、通信传输和管理。

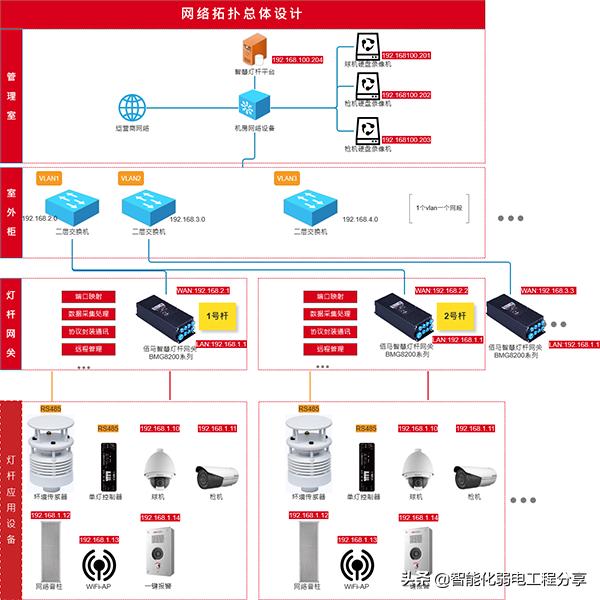

网络层以佰马BMG8200智慧路灯杆网关为代表，可通过有线或无线方式，将视频监控、环保监测、气象监测等终端中获取的各种数据传输到云端管理平台。根据不同感知终端的数据传输量、传输延时、传输频率的差异，可直接通过 4G/5G、以太网、NB-IoT 等技术上传到云端管理平台。
通过佰马智能灯杆网关连接物联网终端，再搭配佰马智慧路灯杆云平台，实现集中管控智慧灯杆各智能子系统，打破灯杆各子模块信息孤岛，让多种物联网设备的通信连接以及数据、指令的上下行操作，从而完成对路灯杆全业流程管理策略配置、实时监测、数据展示、统计分析、告警管理等，全面提升智能化管理能力。

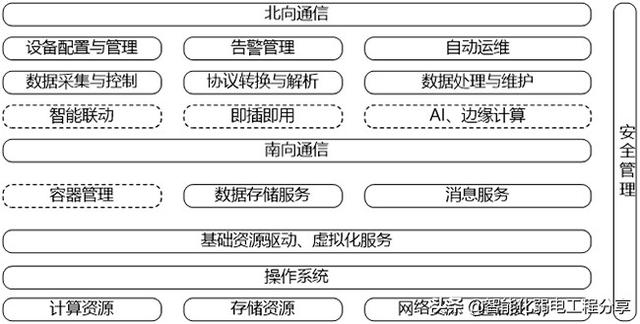

5G智能综合杆网关系统结构图根据智能网关在5G多功能智能杆、5G智慧杆系统中的功能定位，
智能网关系统结构图如图1所示。
智慧灯杆运行和维护智慧灯杆的运行和维护应满足智慧灯杆操作管理手册的要求，并同时满足国家和地方关于智慧灯杆运行和维护的规定，运行维护对象分为公共部分和挂载设备部分。建立运行维护管理制度，明确运行维护组织架构、管理职责、故障处理流程、应急处置预案、安全管理制度等。
智慧灯杆的运行和维护应依托于智慧灯杆运营管理平台实现其日常功能的运营、维护。包含但不限于对于综合机房、杆体及配套设施，并明确运营主体和各挂载应用行业的运维职责，遵循智慧灯杆相关运营与维护管理手册和管理制度。

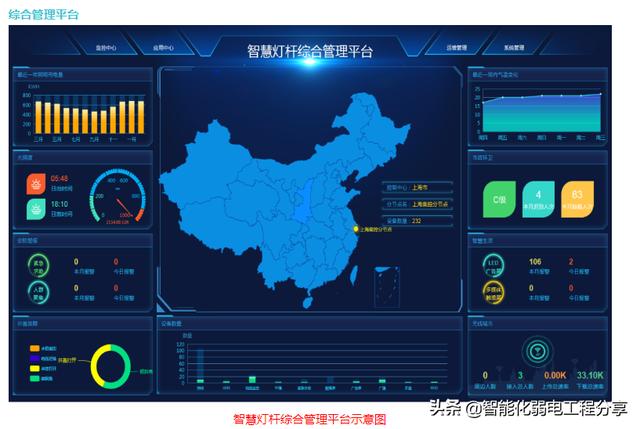

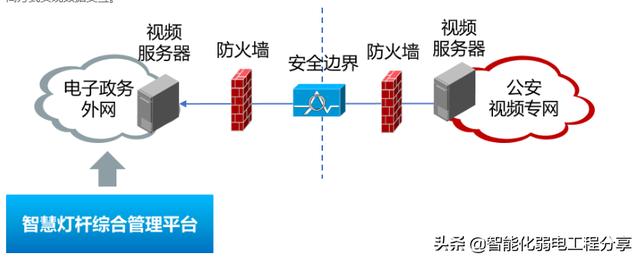

通过建立统一的智慧灯杆运营管理平台，将各挂载设备子系统集成到统一平台上，实现对各挂载设备的业务汇聚和分配、远程集中管理、控制、运行监测、数据分析、查询、定位等功能。运营管理平台应综合考虑预留与各应用业务系统、政府系统（如应急系统）等的对接接口。平台也应包含对软件系统的运行维护，并同时符合相关的软件/硬件信息安全技术要求。
