一、施工准备
1. 技术准备
（1）设计施工图纸。
（2）各种型号线缆技术检测合格文件齐全。
2. 材料准备
(1)弱电线缆及其附件：其型号、规格应符合设计要求。弱电线缆外皮应光滑平整，不应有扭曲，断裂等变形现象。
（2）辅助材料：穿线器、穿线钢丝、橡胶绝缘带、塑料绝缘带、黑胶布等。
3. 主要机具准备
（1）铅笔、卷尺、线坠、粗线袋
（2）兆欧表、万用表、工具袋、工具箱、高凳等。
4. 作业环境准备
（1）配合土建的结构施工，预埋弱电线管、弱电桥架、线槽等全部完成。
（2）顶棚和墙面的第一边喷浆全部完成后，方可进行弱电线缆敷设。
（3）高层建筑竖井内土建湿作业全部完成。
（4）地面预埋弱电线缆应及时配合土建施工。
5. 施工准备
（1）参加施工人员须持有弱电培训作业证书，进场前由电气专业技术人员进行技术培训。施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管。
（2）作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平。
（3）施工技术资料要和施工进度同步。
二、操作工艺
1、确定布线点位
(1) 弱电布线点位确定的依据：根据布线设计图纸，结合墙上的点位示意图 ，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
(2) 暗盒高度的确定：除特殊要求外，暗盒的高度与原强电插座一致，开关的高度应与原强电开关的高度一致。若有多个暗盒在一起，暗盒之间的距离至少为10mm。
2、开槽
1) 确定开槽路线根据以下原则：
① 路线最短原则；
② 不破坏原有强电原则；
③ 不破坏防水原则。
2) 确定开槽宽度：根据信号线的多少确定PVC管的多少，进而确定开槽的宽度。
3) 确定开槽深度：若选用16mm的PVC管，则开槽深度为20mm;若选用20mm的PVC管，则开槽深度为25mm 。
4) 线槽外观要求：横平竖直，大小均匀。
5) 线槽的测量：暗盒、槽独立计算，所有线槽按开槽起点到线槽终点测量，线槽宽度如果放两根以上的管，应按两倍以上来计算长度。
3、布线施工
(1) 确定线缆通畅：
① 网线、电话线的测试：分别做水晶头，用网络测试仪测试通断；
② 有线电视线、音视频线、音响线的测试：分别用万用表测试通断；
③ 其他线缆：用相应专业仪表测试通断。
(2) 确定各点位用线长度：
① 测量出配线箱槽到各点位端的长度；
② 加上各点位及配线箱槽处的冗余线长度：各点位出口处线的长度为200mm-300mm。
(3) 确定标签：将各类线缆按一定长度剪断后在线的两端分别贴上标签，并注明：弱电种类-房间-序号。
(4) 确定管内线数：管内线的横截面积不得超过管横截面积的80%。

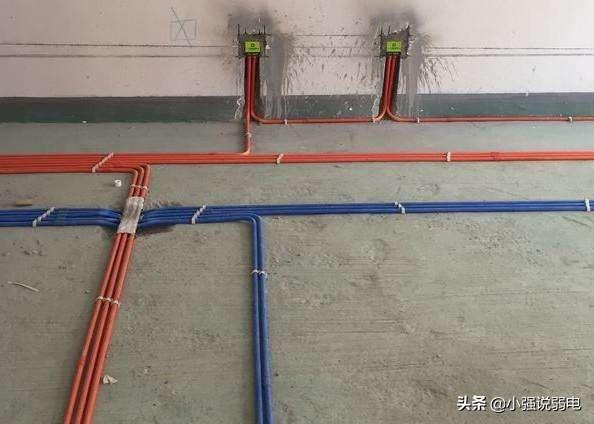

布管布线
4、封槽
1) 固定暗盒：暗盒与墙面要求齐平。几个暗盒在一起时要求在同一水平线上。
2) 固定PVC管：
① 地面PVC管要求每间隔一米必须固定;
② 槽PVC管要求每间隔两米必须固定;
③ 墙槽PVC管要求每间隔一米必须固定。
3) 封槽：封槽后的墙面、地面不得高于所在平面。
4) 清扫弱电布线施工现场：封槽结束后，清运垃圾，打扫施工现场。
附：为避免弱电布线施工中各种线路的弯曲回路，保证所有线路均为“活线”，弱电布线施工工艺为地面直接布管方式(无特殊情况不得走踢脚线或者天花板内，否则线路无法做成“活线”)。
5、综合布线施工工艺
(1) 各弱电子系统布线施工均用星型结构。
(2) 进线穿线管2~3根从户外引入家用信息接入箱。出线穿线管从家用信息箱到各个户内信息插座。所敷设暗管(穿线管)应采用钢管 或阻燃硬质聚氯乙烯管(硬质PVC管)。
(3) 直线管的管径利用率应为 50%~60% ，弯管的管径利用率应为 40%~50%。
(4) 所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
(5) 暗管直线敷设长度超过 30 米 时，中间应加装过线盒。
(6) 暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。连续弯曲超过2次时，应加装过线盒。所有转弯处均用弯管器完成，为标准的转弯半径。不得采用国家明令禁止三通四通等。
(7) 暗管弯曲半径不得小于该管外径的6~10倍。
(8) 在暗管孔内不得有各种线缆接头。
(9) 穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
(10) 暗盒均应该加装螺接以保护线路。
(11) 室内布线均应穿管敷设，并采用绝缘良好的单股铜芯导线。穿管敷设时，管内导线的总截面积不应超过管内径截面积的40%，管内不得有接头和扭结。
(12) 弱电布线中要注意导线的敷设，按装饰设计规定进行施工，线路的短路保护、过负荷保护、导线截面的选择，低压电气的安装应按国家现行标准进行。
(13) 在配电箱内应设漏电断路器，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷正常使用。
(14) 插座离地面应不低于300mm。线盒内导线应留有余量，长度宜为150mm。接线时相线进开关，零线直接进灯头，螺口灯头相线不应接外壳，照明灯开关距地高度宜为1.3m，开关不宜装在门后。
(15) 吊平顶内的电气配管，应按明配管的要求，不得将配管固定在平顶的吊架或龙骨上。灯头盒、接线盒的设置应便于检修，并加盖板，使用软管接到灯位的，其长度不应超过1M。软管两端应用专用接头与接线盒，灯具连接牢固。金属软管本身应做接地保护。各种弱电布线线缆均不得在吊平顶内出现裸露。
(16) 导线与燃气管路的间隔距离按同一平面≥100mm，不同平面≥50mm。电气开关接头与燃气管间距离同一平面≥250mm，不同平面≥150mm。
(17) 电话线、电视信号、音响连接导线分管分线铺设，采用专用信号传输线，并在相互间留有一定间隔距离，使各种信号互不干扰。电视信号传输线的屏蔽线网开口剪齐，避免与中心线搭铁短路，否则会导致图像不清。电视、电话连接用“连接器”， 用万用表检测有无断路，相间断路等，用兆欧表检测接地等，验收检测合格后封闭。
三、材料工艺要求
1、弱电线缆的规格、型号应符合设计要求及国家现行电器产品标准 的有关规定。
2、弱电线缆的包装应完好，材料外观不应有破损，附件、备件应齐全。
3、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品，外观不应有破损及变形。
4、金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。
5、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与 各设备相匹配的产品。
四、施工要点
1、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。
2、暗盒接线头留长30厘米，所有线路应贴上标签，并表明类型、规格、日期和工程负责人。
3、穿线管与暗盒连接处，暗盒不许切割，须打开原有管孔，将穿线管穿出。穿线管在暗盒中保留5毫米。
4、暗线敷设必须配管。
5、同一回路电线应穿入同一根管内，但管内总根数不应超过4根。
6、电源线与弱电布线线缆不得穿入同一根管内。
7、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于500mm。
9、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包 缠应均匀紧密。
10、线管均采取地面直接布管方式，如有特殊情况需要绕墙或走顶的话，必须事先在协议上注明不规范弱电布线施工或填写《客户认可单》方可进行弱电施工。
五、质量标准
1 主控项目：
1) 弱电线缆的规格必须符合设计要求和有关规范规定。
2) 弱电屏蔽线缆一端必须进行可靠接地，直线距离超过30米必须增加接地点。
检查方法：观察检查，测量检查。
2 一般项目：
线缆敷设：
线缆管道应固定牢靠，横平竖直，布置合理，盖板无翘角，接口严密整齐，拐角、转角、丁字连接、转弯连接正确严实，弱电线缆管内外无污染。
检验方法：观察检查。
检验方法：观察检查。
3 允许偏差项目：
弱电线缆水平或垂直敷设直线部分的平直程度和垂直度允许偏差不应超过5mm。
检验方法：吊线、拉线、尺量检查。
六、成品保护
1 敷设弱电线缆时，应注意保持墙面的清洁。
2 接、焊、包完成后，电缆桥架盖板应齐全平实，不遗漏，缆线不允许裸露在电缆桥架之外，并防止损坏和污染电缆桥架。
3 使用高凳时，注意不要碰坏建筑物的墙面及门窗等。
七、安全消防措施
1 所有施工人员进入施工现场，必须戴安全帽，穿绝缘鞋。2米以上高空作业时，必须系好安全带。脚手架上作业时，探头板两端必须固定牢固。梯子上作业应有专人看护并有可靠的防滑措施。
2 现场施工严禁吸烟，各种油料、漆料要按规定地方堆放，设专人看护。
3 带电作业，需两人以上进行，穿绝缘鞋，防止触电，并备齐安全用具。
4 参加调试工作人员始终要两人以上进行，佩带好各类防护用具，确保安全。调试中出现问题，要先切断电源，再检查设备情况。
5 送电必须两人以上进行，确认所要通电的开关后，专人操作，一人监护，听从统一指挥。
6 在送电和调试工作中，严禁非调试人员在次施工，调试好的设备，无关人员不得随意乱动。
7 设备通电调试前，室内要设置相应的消防器材。
