电源线


这里提到的电源线针对以下两种情况:


1.


设备自带的适配器电源线不够长时


2.


使用集中供电的方式给设备供电时


目前监控行业采用的电源线一般规格为:


RVV2*0.5;RVV2*1.0;RVV2*1.5


这三种均为两芯护套线,短距离建议使用软线电源线,距离较长时建议使用硬线电源线。

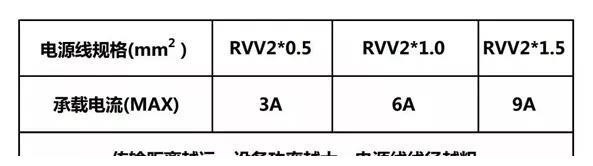

根据传输距离及设备功率计算使用电源线的线径,电源线承载的电流参考下表:


干货/电源线、光纤、网线…这些弱电耗材选择时该看哪些参数呢?

教你弱电耗材该如何选择如何看参数-第1张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

网线


按照使用环境不同


网线可分为室内网线和室外网线


室外网线是PE护套,室内网线是PVC护套。


PE护套可以承受雨淋和日晒(浸水里不可以),低温可以到达-40℃,PVC护套只能用于室内环境,低温只能到-20℃。


按照电气性能

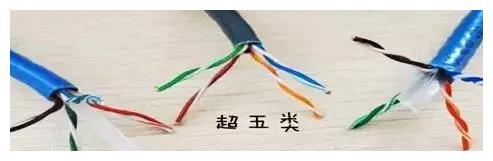

常用的网线主要包括超五类、六类和超六类


干货/电源线、光纤、网线…这些弱电耗材选择时该看哪些参数呢?


外观上



1 超五类网线:外皮标注“CAT5e”字样 ;


2.六类网线:外皮标注“CAT6”字样 ;


3 超六类网线:外皮标注“CAT6A”字样 。


结构上



1.六类网线内部结构增加了十字骨架,将双绞线的四对线缆分别置于十字骨架的四个凹槽内;


2.超六类网线,一般非屏蔽网线会有十字骨架,十字骨架是采用齿轮状的有线槽形状 。


性能上


:


1. 超五类网线可传输千兆信号;


2.六类网线可传输千兆信号;


3.超六类网线可传输万兆信号。


屏蔽线


:在护套和线缆之间用一层锡纸等材料包一圈,用来降低干扰和辐射,对远距离传输和静电浪涌有较大好处。


对于干扰性特别强的环境,如电厂、变电站、大型电子设备、电磁炉、微波炉等地方就需要选择屏蔽网线。如果是电梯布线,就需要选择带钢丝的电梯专用网线。


教你弱电耗材该如何选择如何看参数-第2张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】

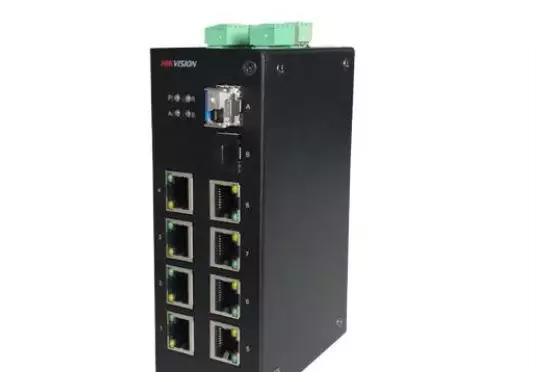

网线传输距离不能超过100米,否则会导致数据丢包,视频信号时断时续,甚至无法正常连接。超过100 米可用交换机连接加长,每段线路中交换机的数量不多于三个。如果安装环境复杂,存在干扰源就需要使用带屏蔽的网线。

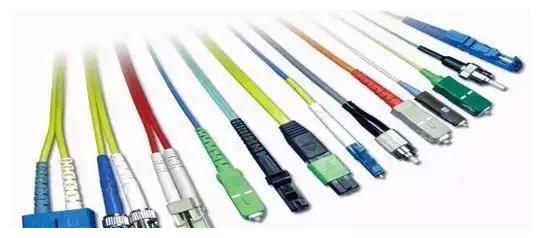

光纤


如果传输距离太远,需要采用光纤传输方式


光纤以光脉冲的形式来传输信号,因此材质也以玻璃或有机玻璃为主。它由纤维芯、包层和保护套组成。


干货/电源线、光纤、网线…这些弱电耗材选择时该看哪些参数呢?


光纤分为单模光纤和多模光纤



监控中多采用单模光纤,配合光电转换器实现信号的传输,最远传输距离可达几十公里,而且传输效果稳定,布线方便。


干货/电源线、光纤、网线…这些弱电耗材选择时该看哪些参数呢?

教你弱电耗材该如何选择如何看参数-第3张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】


布线技巧


1、室外布线


室外布线可采用架空或地埋的方式,无论是架空或地埋,都要使用穿线管,便于保护线材,也可以使工程项目更加美观。


2、室内布线


室内布线可采用桥架或线槽,特殊场合需采用镀锌钢管,防爆软管等。天花板、吊顶部位走线可用金属软管或者使用具有阻燃材质的PVC管套管。


3、线管线槽的标准的选择可依据线管内所穿导线的总面积(含外皮),不超越管子内孔截面面积的70%的极限进行选配(一般家用监控视频选择16Ф或20Ф的线管即可)。

教你弱电耗材该如何选择如何看参数-第4张图片-深圳弱电安装公司|深圳弱电安装工程|深圳弱电系统集成-【众番科技】
